उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एसीएफएम निरीक्षण उपकरण | प्रदर्शन: | बैकलाइट सपोर्ट के साथ 7 इंच का मल्टी-टच डिस्प्ले |
|---|---|---|---|
| संकल्प: | हाई-डेफ़िनिशन डिस्प्ले, रिज़ॉल्यूशन 1280*800 | भंडारण: | 32GB इंटरनल स्टोरेज, 128GB तक विस्तार योग्य |
| ऑपरेटिंग सिस्टम: | एंड्रॉइड ओएस (लिनक्स कर्नेल पर आधारित) | नेटवर्क इंटरफेस: | वाई-फ़ाई कनेक्शन का समर्थन करता है |
| प्रमुखता देना: | बुद्धिमान एसीएफएम निरीक्षण उपकरण,एसीएफएम विनाशकारी परीक्षण उपकरण,आल्टरनेटिंग करंट फील्ड मापने वाला उपकरण |
||

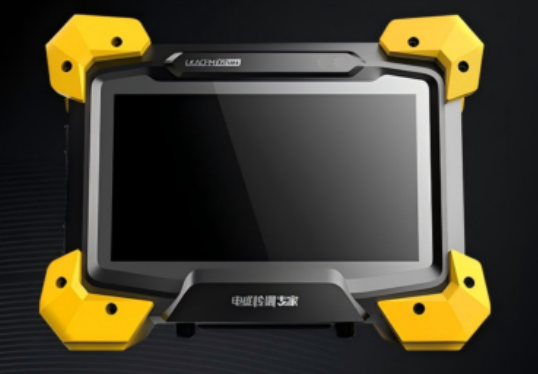

बुद्धिमान वैकल्पिक धारा क्षेत्र माप (ACFM) निरीक्षण उपकरण
लागू सामग्री--फायरमैग्नेटिक और गैर-फायरमैग्नेटिक प्रवाहकीय धातु, कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम आदि सहित
आवेदन का दायराधातु संरचनाओं में सतह और निकट-सतह दोषों का पता लगाना
लागू दोष--- सतह के दरारों और अन्य रैखिक दोषों का प्रभावी ढंग से पता लगाने में सक्षम
निरीक्षण गहराई--- कार्बन स्टील के लिए अधिकतम गहराई 3 मिमी है; स्टेनलेस स्टील के लिए 5 मिमी है; एल्यूमीनियम के लिए 8 मिमी है
पता लगाने की स्थिरता---कम से कम दोष का पता लगाने की दर 90% से अधिक
अनुमेय कोटिंग प्रकार--- गैर संवाहक कोटिंग्स जैसे पेंट,इपॉक्सी राल, डामर आदि
|
आपूर्ति का दायरा |
|
|
उपकरण का नाम |
बुद्धिमान वैकल्पिक धारा क्षेत्र माप ((ACFM) |
|
मात्रा |
1 सेट |
|
मुख्य निरीक्षण क्षमताएं |
|
|
लागू सामग्री |
कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम आदि सहित फेरोमैग्नेटिक और गैर-फेरोमैग्नेटिक प्रवाहकीय धातुएं |
|
आवेदन का दायरा |
धातु संरचनाओं में सतह और निकट सतह दोषों का पता लगाना |
|
लागू दोष |
सतह के दरारों और अन्य रैखिक दोषों का प्रभावी ढंग से पता लगाने में सक्षम |
|
निरीक्षण गहराई |
कार्बन स्टील के लिए अधिकतम गहराई 3 मिमी है; स्टेनलेस स्टील के लिए 5 मिमी है; एल्यूमीनियम के लिए 8 मिमी है |
|
पता लगाने की संवेदनशीलता |
सतह खोलने के दोषों का पता लगाने में सक्षम 3*0.5*0.2 मिमी के रूप में छोटे; चुंबकीय कण निरीक्षण (एमपीआई) A1 15/100 परीक्षण टुकड़े के बराबर दोषों का पता लगा सकता है |
|
पता लगाने की स्थिरता |
दोष का पता लगाने की न्यूनतम दर 90% से अधिक |
|
अनुमेय कोटिंग प्रकार |
गैर-संवाहक कोटिंग जैसे पेंट, एपॉक्सी राल, डामर आदि |
|
अनुमेय कोटिंग मोटाई |
अधिकतम कोटिंग मोटाई≤5 मिमी; जब एक बड़े कुंडल जांच के साथ इस्तेमाल किया, 10 मिमी मोटी तक कोटिंग्स का निरीक्षण कर सकते हैं |
|
स्कैनिंग गति |
अधिकतम स्कैनिंग गति≤60 मिमी/सेकंड, स्कैनिंग की न्यूनतम गति 5 मिमी/सेकंड से अधिक होनी चाहिए |
|
एक उच्च तापमान जांच के साथ जोड़ा जाता है जब 500 °C तक के तापमान पर निरीक्षण कर सकते हैं |
|
|
उपकरण की आवश्यकताएं |
|
|
प्रदर्शन |
बैकलाइट समर्थन के साथ 7-इंच मल्टी-टच डिस्प्ले |
|
संकल्प |
उच्च परिभाषा प्रदर्शन, संकल्प 1280*800 |
|
रैम |
4 जीबी, 8 जीबी तक विस्तार योग्य |
|
भंडारण |
32 जीबी आंतरिक भंडारण, 128 जीबी तक विस्तार योग्य |
|
ऑपरेटिंग सिस्टम |
एंड्रॉयड ओएस (लिनक्स कर्नेल पर आधारित) |
|
इंटरफेस |
1*USB3.0/USB2.0 HOST पोर्ट, 1*Type-C पोर्ट (केवल चार्जिंग) |
|
नेटवर्क इंटरफ़ेस |
वाई-फाई कनेक्शन का समर्थन करता है; 4जी डोंगल का समर्थन करने के लिए विस्तार योग्य |
|
चार्जिंग इंटरफेस |
टाइप-सी पोर्ट, एफसीपी इनपुट/आउटपुट फास्ट चार्जिंग प्रोटोकॉल, एएफसी इनपुट/आउटपुट फास्ट चार्जिंग प्रोटोकॉल, डीआरपी ट्राई. एसआरसी प्रोटोकॉल, पीडी3.1 इनपुट/आउटपुट फास्ट चार्जिंग प्रोटोकॉल, क्यूसी2.0/क्यूसी3.0/क्यूसी3 के साथ एकीकृत।0+ आउटपुट फास्ट चार्जिंग प्रोटोकॉल |
|
अधिकतम चार्जिंग/डिचार्जिंग पावर:45W |
|
सॉफ्टवेयर फ़ंक्शन की आवश्यकताएं:
1. विशेषताएं पैरामीटर सिफारिश समारोह, सेट निरीक्षण वस्तु जानकारी के आधार पर उपयुक्त जांच और मापदंडों का सुझाव
2. विशेषताएं उपकरण संवेदनशीलता समायोजन समारोह, मानक परीक्षण ब्लॉकों का उपयोग करके कैलिब्रेशन की अनुमति देता है
विशेषताएं दोष गहराई गुणांक कैलिब्रेशन समारोह, संदर्भ परीक्षण ब्लॉक का उपयोग कर गहराई गुणांक सेटिंग की अनुमति देता है
3. विशेषताओं उत्तेजना समायोजन समारोह, निरीक्षण आवृत्ति और निरीक्षण वस्तु के आधार पर उत्तेजना स्तर के समायोजन की अनुमति देता है, उपकरण लाभ के स्वचालित समायोजन के साथ
4. निरीक्षण इंटरफ़ेस ऊर्ध्वाधर धुरी किसी भी समय समायोज्य, अनुवर्ती मोड और स्थिर मोड के बीच स्विचिंग का समर्थन करता है
5. निरीक्षण छवि ज़ूम फ़ंक्शन की विशेषताएं, परिणाम देखने के लिए मैनुअल ज़ूम और क्षैतिज खींचने की अनुमति देती हैं
6. फ़ीचर छवि रीसेट फ़ंक्शन, ज़ूम या ड्रैग की गई छवियों को एक क्लिक के साथ पुनर्स्थापित करने की अनुमति देता है
7. एकाधिक समीक्षाओं के लिए निरीक्षण छवि पुनरावृत्ति समारोह का समर्थन करता है
8. विशेषताएं चिह्नित फ़ंक्शन. निरीक्षण के दौरान चिह्नित बटन पर क्लिक करने से रिपोर्ट में खंडित प्रदर्शन के लिए निरीक्षण छवि में विभाजक जोड़ता है
9. दोष आकार समारोह का समर्थन करता है। दोष की पहचान करने के बाद, इसके क्षेत्र का चयन करने से एन्कोडर डेटा के आधार पर दोष लंबाई की गणना की जा सकती है।सतह खोलने दोष गहराई Bx संकेत भिन्नता के आधार पर गणना की जा सकती है
10. कस्टम निरीक्षण रिपोर्ट प्रारूपों और रिपोर्ट निर्यात समारोह का समर्थन करता है
11. ऐतिहासिक परियोजना फ़ाइलों से निरीक्षण रिपोर्ट, चित्र और डेटा देखने का समर्थन करता है
मूल विन्यास
मेजबान इकाई: 1 इकाई
सिग्नल अधिग्रहण और विश्लेषण सॉफ्टवेयर:1 सेट
पेंसिल प्रोब:1 यूनिट
मानक जांच (एन्कोडर के साथ):1 इकाई
जांच कनेक्शन केबल:1 इकाई
चार्जर:1 सेट
उत्पाद उपयोगकर्ता पुस्तिका:1 सेट
गुणवत्ता दस्तावेज: 1 सेट
उपकरण मामला:1 सेट
तीन-तत्व सरणी जांचः वैकल्पिक
उपकरण की आवश्यकताएं
अधिकतम संचालन समयः 16 घंटे
मेजबान आयाम:225 मिमी* 172 मिमी* 76 मिमी
वजनः<2.1 किलोग्राम
ऑपरेटिंग तापमानः-10°C से 40°C
परिचालन आर्द्रताः<90% सापेक्ष वायु आर्द्रता
हार्डवेयर के कार्य की आवश्यकताएं
1. पेन्सिल जांच और मानक जांच सहित कई जांच प्रकारों का समर्थन करता है
2. पारंपरिक बहु-घटक सरणी जांच का समर्थन करता है (वैकल्पिक)
3. सिंक्रोनस तापमान मुआवजा समारोह के साथ उच्च तापमान जांच का समर्थन करता है (वैकल्पिक)
4. निरीक्षण के दौरान स्थानिक विस्थापन के वास्तविक समय रिकॉर्डिंग के लिए एन्कोडर का समर्थन करता है
5. Bx सिग्नल योजना दृश्य, Bz सिग्नल योजना दृश्य, तितली आरेख, और ढाल आरेख प्रदर्शित कर सकते हैं
6. समायोज्य निरीक्षण आवृत्ति, रेंज 1kHz-10kHz का समर्थन करता है
7. समायोज्य संकेत तीव्रता का समर्थन करता है, या तो स्वचालित या मैनुअल समायोजन
8. जांच के दौरान जांच परिवर्तन की अनुमति देता है, जांच के गर्म-स्वैप का समर्थन करता है
9. एन्कोडर के गर्म-स्वैपिंग और डिस्कनेक्शन का समर्थन करता है
10. जांच बटन समारोह का समर्थन करता हैः जांच पर बटन सॉफ्टवेयर स्कैनिंग कार्यों को नियंत्रित कर सकते हैं (जैसे, प्रारंभ, रोक, ताज़ा करें)
