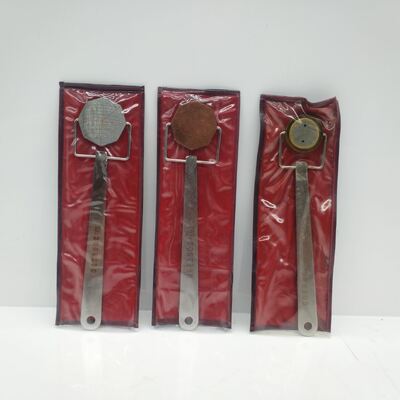

पाई गेज चुंबकीय क्षेत्र संकेतक सतह पर चुंबकीय प्रवाह की दिशा का त्वरित सत्यापन

पाई गेज चुंबकीय क्षेत्र सूचक

अवलोकन

पाई गेज एक उपकरण है जो सतह पर चुंबकीय प्रवाह की दिशा को जल्दी से सत्यापित करने के लिए है। यह आठ लौह खंडों से बना है, जो एक ही टुकड़े में पकाया जाता है,गैर लौह विखंडन का एक स्टार पैटर्न प्रदान करना. आठ रैखिक विखंडन सभी दिशाओं में संकेत प्रदान करते हैं। आम तौर पर सूखे पाउडर के साथ जुआ निरीक्षण के लिए उपयोग किया जाता है,पाई गेज किसी भी कोण पर रखा जा सकता है और चुंबकीय प्रवाह की दिशा के लंबवत संकेत उत्पन्न करेगाधुरी के साथ गैर लौह हैंडल.

एएसएमई बीपीवीसी सेक्शन वी अनुच्छेद 7, एएसटीएम ए 275, एएसटीएम ई 709, एएसटीएम ई 1444 और एएसटीएम ई 3024 आवश्यकताओं को पूरा करता है।

निर्देश

पाई गेज को परीक्षण सतह पर जितना संभव हो उतना सपाट रखें, जिसमें दिखाई देने वाले पाई सेक्शन नीचे की ओर हों। सतह को चुंबकीय बनाएं और चुंबकीय कणों को लागू करें।चुंबकीय प्रवाह की दिशा को पार करने वाली रेखाओं के साथ संकेत बनेगा. चुंबकीय प्रवाह के लंबवत संकेत कोण पर संकेत की तुलना में अधिक मजबूत और अधिक अच्छी तरह से परिभाषित होंगे। कोई संकेत चुंबकीय प्रवाह के समानांतर (लाइन में) नहीं बनेगा। नोटःपाई गेज चुंबकीय क्षेत्र की ताकत को इंगित नहीं करता है.
