उत्पाद विवरण:
|
| डिटेक्शन रेंज: | 0.15 मिमी ~ 10 मीटर (स्टील में अनुदैर्ध्य तरंग); 30 मीटर तक ट्रांसमिशन मोड (विस्तार योग्य) | ध्वनि वेग -सीमा: | 100 ~ 20000 मी/से |
|---|---|---|---|
| पल्स पुनरावृत्ति दर: | 10-3000 हर्ट्ज, समायोज्य | डानामिक रेंज: | ≥38 डीबी |
| संकल्प: | >40 डीबी (5पी14 जांच) | संवेदनशीलता मार्जिन: | >66 डीबी (200 मिमी गहराई पर Φ2 फ्लैट निचला छेद) |
| डिजिटल दमन: | 0-80%, रैखिकता या लाभ को ख़राब किए बिना | ||
| प्रमुखता देना: | अल्ट्रासोनिक फ्लॉ डिटेक्टर आईपी65 वाटरप्रूफ,मल्टीमोड थिकनेस गेज 0.001 मिमी रिज़ॉल्यूशन,एनडीटी टेस्टर वेवफॉर्म मापन |
||

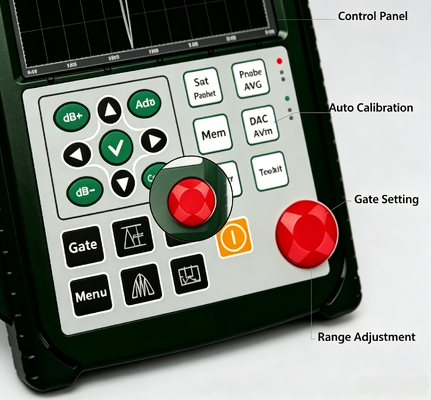

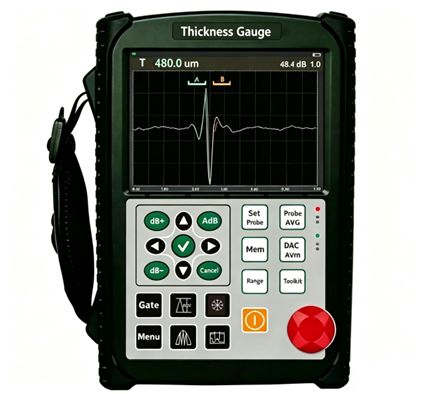

TG‑UT10 वेवफ़ॉर्म मल्टीमोड अल्ट्रासोनिक फ़्लॉ डिटेक्टर और मोटाई गेज 0.001mm रिज़ॉल्यूशन IP65 वाटरप्रूफ NDT टेस्टर
★ प्रोब कैलिब्रेशन और अन्य ऑपरेशनों के लिए फुल-प्रोसेस ऑन-स्क्रीन प्रॉम्प्ट और डायलॉग-बॉक्स गाइडेड इंटरैक्शन; मैनुअल संदर्भ की आवश्यकता नहीं है।
★ पुनरावृत्ति दर: हाई-स्पीड स्कैनिंग के लिए 16Hz से 10000z तक समायोज्य।
★ अल्ट्रा-हाई सिग्नल-टू-नॉइज़ रेशियो स्पष्ट, स्थिर वेवफ़ॉर्म प्रदान करता है। विशेष एंटी-इंटरफेरेंस डिज़ाइन कठोर कार्य परिस्थितियों में विश्वसनीय संचालन को सक्षम बनाता है।
★ 12-बिट AD हाई-स्पीड सैंपलिंग। बेहतर संवेदनशीलता और रिज़ॉल्यूशन के साथ छोटे दोषों का पता लगाने के लिए 15 MHz प्रोब के साथ संगत।
★ IP65-रेटेड एनक्लोजर अलॉय-सिलिकॉन कंपोजिट से निर्मित; मजबूत, धूल-प्रूफ और वाटर-प्रूफ।
★ सिंगल बैटरी चार्ज पर 10 घंटे तक का निरंतर संचालन।
★ 0.001mm तक का मापन रिज़ॉल्यूशन। न्यूनतम मापने योग्य मोटाई: 0.15mm (स्टील), 0.05mm (प्लास्टिक)। कोटिंग परतों के माध्यम से प्रभावी माप में सक्षम।
तकनीकी विशिष्टताएँ
|
आइटम |
विनिर्देशन |
|
डिटेक्शन रेंज |
0.15mm ~ 10m (स्टील में अनुदैर्ध्य तरंग); ट्रांसमिशन मोड 30m तक (विस्तार योग्य) |
|
ध्वनि वेग रेंज |
100 ~ 20000m/s |
|
पल्स पुनरावृत्ति दर |
10-3000 Hz, समायोज्य |
|
डायनामिक रेंज |
≥38dB |
|
ऊर्ध्वाधर रैखिकता त्रुटि |
≤1.5% |
|
क्षैतिज रैखिकता त्रुटि |
≤0.2% |
|
रिज़ॉल्यूशन |
>40dB (5P14 प्रोब) |
|
संवेदनशीलता मार्जिन |
>66dB (200mm गहराई पर Φ2 फ्लैट-बॉटम होल) |
|
डिजिटल दमन |
0-80%, रैखिकता या गेन को प्रभावित किए बिना |
|
प्रोब प्रकार |
स्ट्रेट-बीम प्रोब, क्रिस्टल प्रोब, पेनेट्रेशन प्रोब |
|
गेट्स |
एंट्री गेट, लॉस-ऑफ-इको गेट; सिंगल-गेट / डुअल-गेट मोड |
|
अलार्म |
बज़र अलार्म, एलईडी इंडिकेटर अलार्म |
|
पावर सप्लाई |
DC 9V |
|
बैटरी लाइफ |
10 घंटे |
|
आयाम |
250 × 165 × 40 mm |
|
वजन |
1.0 kg |
|
ऑपरेटिंग तापमान |
‑10℃ ~ 50 ℃ |
|
सापेक्ष आर्द्रता |
20% -95% RH |
|
पल्स आयाम |
100V, 200V, 300V, 400V, 500V चयन योग्य; व्यापक प्रोब संगतता |
|
पल्स चौड़ाई |
विभिन्न आवृत्तियों के प्रोब से मेल खाने के लिए 0.03-0.51 µs के भीतर लगातार समायोज्य |
|
प्रोब डंपिंग |
50 Ω, 100 Ω, 150 Ω, 400 Ω विभिन्न संवेदनशीलता और रिज़ॉल्यूशन आवश्यकताओं के लिए वैकल्पिक |
|
हार्डवेयर रियल-टाइम सैंपलिंग |
12-बिट उच्च-रिज़ॉल्यूशन AD कनवर्टर, अत्यधिक प्रामाणिक वेवफ़ॉर्म पुनरुत्पादन के लिए 400 MHz सैंपलिंग दर |
|
डिटेक्शन मोड |
पॉजिटिव हाफ-वेव, नेगेटिव हाफ-वेव, फुल-वेव, RF डिटेक्शन |
|
प्रोब फ्रीक्वेंसी |
0.2 MHz ~15 MHz |
|
गेट रीडआउट |
सिंगल-गेट / डुअल-गेट रीडआउट चयन योग्य; गेट के भीतर पीक वैल्यू रीडिंग |
|
कुल गेन |
110dB; स्टेप विकल्प: 0.1dB, 1dB, 2dB, 6dB |
|
कनेक्टर |
BNC / LEMO वैकल्पिक |
1 मुख्य कार्य
• वन टच ऑटोमैटिक कैलिब्रेशन
• उच्च परिशुद्धता मोटाई माप: अधिकतम रिज़ॉल्यूशन 0.001mm; दोहराव रिज़ॉल्यूशन ±0.002mm
• ऑटो गेन, इको एनवेलप और पीक होल्ड फ़ंक्शन निरीक्षण दक्षता में सुधार के लिए
• 500 स्वतंत्र मोटाई माप चैनल (विस्तार योग्य)
• 1000 A स्कैन वेवफ़ॉर्म और डेटासेट तक स्टोर और प्लेबैक करें (विस्तार योग्य); PDF प्रारूप में निरीक्षण रिपोर्ट निर्यात करें; रिपोर्ट समर्पित पीसी सॉफ़्टवेयर के बिना देखने योग्य
• बाहरी USB फ्लैश ड्राइव समर्थन। आंतरिक संग्रहीत डेटा को किसी भी समय निर्यात किया जा सकता है; बाहरी USB ड्राइव के माध्यम से असीमित निरीक्षण फ़ाइल भंडारण
• समायोज्य ट्रांसमिट पल्स चौड़ाई और आयाम
• उच्च प्रदर्शन पर्यावरण के अनुकूल लिथियम आयन बैटरी; मानक कॉन्फ़िगरेशन के लिए 10 घंटे तक का निरंतर रनटाइम
• रियल टाइम क्लॉक: निरीक्षण तिथि और समय डेटा के साथ स्टैम्प और सहेजा गया
• गेन और रैखिकता पर कोई प्रभाव डाले बिना डिजिटल दमन
• गेन मुआवजा: खुरदरी सतहों, मोटी वर्कपीस पर लंबी दूरी के निरीक्षण और अन्य कारकों के कारण होने वाले dB क्षीणन की भरपाई करता है
• इको अनुक्रम विश्लेषण
• स्क्रीन फ्रीज / अनफ्रीज
• वेवफ़ॉर्म फिलिंग
• बैटरी स्थिति संकेतक
• कैप्चर मार्कर
• गेट्स के अंदर वेवफ़ॉर्म कलर मार्किंग
• गेट ज़ूम इन
2 मानक सहायक उपकरण
एक मानक मोटाई माप प्रोब
