उत्पाद विवरण:
|
| डिटेक्शन रेंज: | 0.15 मिमी ~ 10 मीटर (स्टील में अनुदैर्ध्य तरंग); 30 मीटर तक ट्रांसमिशन मोड (विस्तार योग्य) | ध्वनि वेग -सीमा: | 100 ~ 20000 मी/से |
|---|---|---|---|
| पल्स पुनरावृत्ति दर: | 10-3000 हर्ट्ज, समायोज्य | डानामिक रेंज: | ≥38 डीबी |
| संकल्प: | >40 डीबी (5पी14 जांच) | संवेदनशीलता मार्जिन: | >66 डीबी (200 मिमी गहराई पर Φ2 फ्लैट निचला छेद) |
| डिजिटल दमन: | 0-80%, रैखिकता या लाभ को ख़राब किए बिना | ||
| प्रमुखता देना: | पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर,मल्टीफंक्शनल थिकनेस गेज,हाई स्पीड ए-स्कैन बी-स्कैन |
||

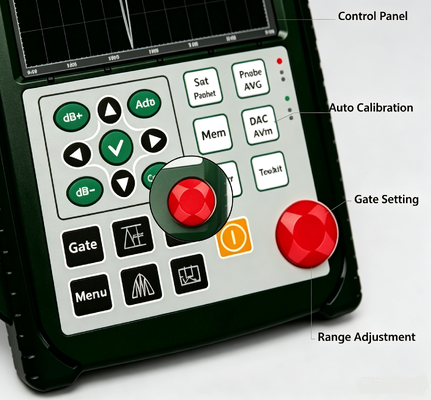

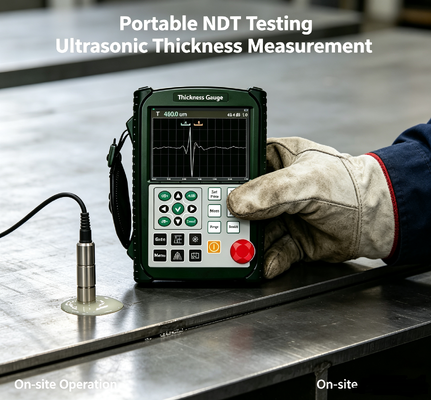

टीजी-यूटी10 पोर्टेबल मल्टीफंक्शनल अल्ट्रासोनिक दोष का पता लगाने मोटाई गेज 12 बिट हाई स्पीड सैंपलिंग ए-स्कैन बी-स्कैन वेवफॉर्म
★पूरी प्रक्रिया स्क्रीन पर संकेत और संवाद-बॉक्स निर्देशित बातचीत के लिए जांच अंशांकन और अन्य संचालन; कोई मैनुअल संदर्भ की आवश्यकता नहीं है।
★पुनरावृत्ति दरः उच्च गति स्कैनिंग के लिए 16Hz से 10000z तक समायोज्य।
★अल्ट्रा-उच्च सिग्नल-टू-शोर अनुपात स्पष्ट, स्थिर तरंगों को प्रदान करता है। विशेष एंटी-इंटरफेरेंस डिजाइन कठोर कार्य परिस्थितियों में विश्वसनीय संचालन को सक्षम बनाता है।
★12 बिट एडी हाई-स्पीड सैंपलिंग. उत्कृष्ट संवेदनशीलता और संकल्प के साथ छोटे दोषों का पता लगाने के लिए 15 मेगाहर्ट्ज जांच के साथ संगत।
★IP65 रेटेड आवरण मिश्र धातु-सिलिकॉन कम्पोजिट से निर्मित; कठोर, धूल-प्रूफ और जल-प्रूफ।
★एकल बैटरी चार्ज पर 10 घंटे तक निरंतर संचालन।
★माप रिज़ॉल्यूशन 0.001 मिमी तक न्यूनतम मापने योग्य मोटाईः 0.15 मिमी (स्टील), 0.05 मिमी (प्लास्टिक) कोटिंग परतों के माध्यम से प्रभावी माप करने में सक्षम।
तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|
पता लगाने की सीमा |
0.15 मिमी ~ 10 मीटर (इस्पात में अनुदैर्ध्य तरंग); 30 मीटर तक के ट्रांसमिशन मोड (विस्तार योग्य) |
|
ध्वनि वेग सीमा |
100 ~ 20000 मी/सेकंड |
|
धड़कन की पुनरावृत्ति दर |
10-3000 हर्ट्ज, समायोज्य |
|
गतिशील सीमा |
≥ 38 डीबी |
|
ऊर्ध्वाधर रैखिकता त्रुटि |
≤1.5% |
|
क्षैतिज रैखिकता त्रुटि |
≤0.2% |
|
संकल्प |
>40 डीबी (5पी14 जांच) |
|
संवेदनशीलता सीमा |
> 66 डीबी (Φ2 200 मिमी की गहराई पर सपाट-नीचे का छेद) |
|
डिजिटल दमन |
0-80 %, रैखिकता या लाभ को कम किए बिना |
|
जांच के प्रकार |
सीधी-दीपक जांच, क्रिस्टल जांच, प्रवेश जांच |
|
द्वार |
प्रवेश द्वार, प्रतिध्वनित होने का नुकसान; एकल-द्वार / दोहरे-द्वार मोड |
|
अलार्म |
बजर अलार्म, एलईडी संकेतक अलार्म |
|
विद्युत आपूर्ति |
डीसी 9 वी |
|
बैटरी जीवन |
10 घंटे |
|
आयाम |
250 × 165 × 40 मिमी |
|
वजन |
1.0 किलो |
|
ऑपरेटिंग तापमान |
-१०°C~ 50 °C |
|
सापेक्ष आर्द्रता |
20 %- 95 % आरएच |
|
पल्स आयाम |
100 वी, 200 वी, 300 वी, 400 वी, 500 वी चयन योग्य; व्यापक जांच संगतता |
|
पल्स चौड़ाई |
लगातार समायोज्य 0.03-0.51 μs के भीतर विभिन्न आवृत्तियों के जांच से मेल करने के लिए |
|
जांच डम्पिंग |
विभिन्न संवेदनशीलता और संकल्प आवश्यकताओं के लिए 50 Ω, 100 Ω, 150 Ω, 400 Ω वैकल्पिक |
|
हार्डवेयर रीयल-टाइम नमूनाकरण |
उच्च-रिज़ॉल्यूशन AD कनवर्टर, उच्च-प्रामाणिक तरंग-रूप प्रजनन के लिए 400 मेगाहर्ट्ज नमूनाकरण दर |
|
पता लगाने के तरीके |
सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ का पता लगाना |
|
जांच आवृत्ति |
0.2 मेगाहर्ट्ज ~ 15 मेगाहर्ट्ज |
|
गेट रीडिंग |
एकल-द्वार / दो-द्वार रीडिंग चयन योग्य; गेट के भीतर पीक मान रीडिंग |
|
कुल लाभ |
110 डीबी; चरण विकल्पः 0.1 डीबी, 1 डीबी, 2 डीबी, 6 डीबी |
|
कनेक्टर |
बीएनसी / लेमो वैकल्पिक |
1 मुख्य कार्य
• एक स्पर्श स्वचालित कैलिब्रेशन
• उच्च परिशुद्धता मोटाई मापः अधिकतम संकल्प 0.001 मिमी; दोहराएँ संकल्प ±0.002 मिमी
• निरीक्षण की दक्षता में सुधार के लिए स्वतः लाभ, इको लिफाफा और पीक होल्ड कार्य
• 500 स्वतंत्र मोटाई मापने के चैनल (विस्तार योग्य)
• 1000 A तक स्कैन तरंगों और डेटासेट को स्टोर और प्लेबैक करें (विस्तार योग्य); पीडीएफ प्रारूप में निर्यात निरीक्षण रिपोर्ट; समर्पित पीसी सॉफ्टवेयर के बिना देखने योग्य रिपोर्ट
• बाहरी यूएसबी फ्लैश ड्राइव का समर्थन। आंतरिक संग्रहीत डेटा को किसी भी समय निर्यात किया जा सकता है; बाहरी यूएसबी ड्राइव के माध्यम से असीमित निरीक्षण फ़ाइल भंडारण
• समायोज्य प्रेषण पल्स चौड़ाई और आयाम
• उच्च प्रदर्शन पर्यावरण के अनुकूल लिथियम आयन बैटरी; मानक विन्यास के लिए 10 घंटे तक निरंतर संचालन समय
• वास्तविक समय की घड़ीः निरीक्षण की तारीख और समय मुहरबंद और डेटा के साथ सहेजा जाता है
• लाभ और रैखिकता पर कोई प्रभाव नहीं के साथ डिजिटल दमन
• लाभ मुआवजाः असभ्य सतहों, मोटी वस्तुओं पर लंबी दूरी की जांच और अन्य कारकों के कारण डीबीएल मंदता की भरपाई करता है
• इको अनुक्रम विश्लेषण
• स्क्रीन फ्रीज / अनफ्रीज करें
• तरंगरूप भराव
• बैटरी स्थिति सूचक
• कैप्चर मार्कर
• द्वारों के अंदर लहर के रूप में रंग चिह्न
• गेट ज़ूम में
2 मानक सामान
एक मानक मोटाई माप जांच
