उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील को निकल की परत और फिर कठोर क्रोमियम मिश्र धातु के साथ चढ़ाया जाता है। | कच्ची: | R = 2.5μm, 5μm, 10μm और 15μm |
|---|---|---|---|
| सहनशीलता: | ±10% | परीक्षण मानक: | GB/T18851.3, आईएसओ 3452-3 और JIS Z 2343-3:2001 मानक |
| रेंजिंग के पांच स्टार के आकार के दोष: | 30.0 से 5.5 मिमी तक | ||
| प्रमुखता देना: | आईएसओ 3452-3 प्रकार II पीटी परीक्षण ब्लॉक,घुसपैठ परीक्षण प्रदर्शन मूल्यांकन ब्लॉक,गैर-विनाशकारी परीक्षण उपकरण |
||

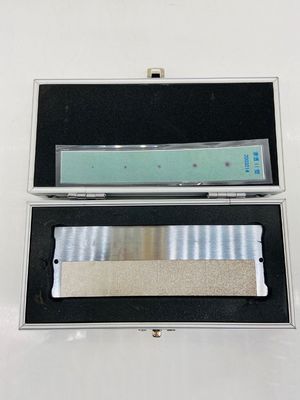

आईएसओ 3452-3 टाइप II पीटी संदर्भ परीक्षण ब्लॉक पैनेट्रेंट परीक्षण प्रदर्शन मूल्यांकन ब्लॉक
आईएसओ 3452-3:2013 दो प्रकार के संदर्भ ब्लॉक का वर्णन करता है - प्रकार 2 संदर्भ ब्लॉक डीपीआई प्रणाली के प्रदर्शन के नियमित मूल्यांकन के लिए हैं।
संदर्भ ब्लॉक प्रकार 2 स्टेनलेस स्टील से बना है जिसमें निकल की परत और फिर कठोर क्रोमियम मिश्र धातु है।

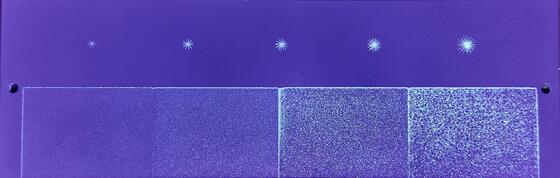

इसके बाद इस परत में कृत्रिम रूप से 3.0 से 5.5 मिमी व्यास के पांच स्टार के आकार के दोषों का निर्माण किया गया है।धोने की क्षमता* का आकलन करने के लिए संदर्भ ब्लॉक प्रकार 2 में R = 2 के असमानता वाले चार आसन्न पैच शामिल हैं.5μm, 5μm, 10μm और 15μm. सबसे छोटा दोष सबसे कम असमानता दिखाने वाले क्षेत्र के बगल में स्थित है।
| दोष संख्या | 1 | 2 | 3 | 4 | 5 |
| विशिष्ट आयाम (आकार) (मिमी) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| रंग कंट्रास्ट के माध्यम से आकार (मिमी) | |||||
| फ्लोरोसेंट घुसपैठ (मिमी) द्वारा आकार |
नोटः मिमी में पांच दरार क्षेत्रों का व्यास, सहिष्णुता ± 10%
स्टेनलेस स्टील के पांच बिंदुओं के क्रोमयुक्त परीक्षण टुकड़ा प्रवेश दोष पता लगाने की श्रृंखला में एक प्रकार II परीक्षण टुकड़ा है।यह GB/T18851-2008 और EN ISO3452-3 के मानकों के अनुसार निर्मित किया जाता है:2013. दिसंबर 2002 में राष्ट्रीय उद्योग मूल्यांकन पारित किया। परीक्षण ब्लॉक GB/T18851-2008, EN ISO3452 और ASME मानकों की आवश्यकताओं को पूरा करता है।कृत्रिम दोष का वास्तविक मापा मूल्य ISO 10474 या EN 10204 प्रकार 3 पर आधारित है.1 प्रमाण पत्र
व्यास के माप के लिए एक फ्लोरोसेंट पारदर्शी स्तर 2 का उपयोग किया गया था, पानी और सूखे डेवलपर; रंग कंट्रास्ट पारदर्शी स्तर 2 का उपयोग किया गया था (वास्तविक स्थिति के साथ अद्यतन, सामग्री ग्रेड का उपयोग किया गया था)
