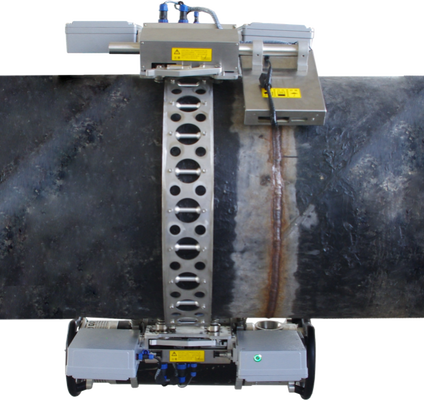

एचडीआर-01 डिजिटल इमेजिंग सिस्टम में रिमोट पीसी, डीआर इमेजिंग बोर्ड ट्रॉली, बाहरी रेडियोग्राफी मशीन ट्रॉली, आंतरिक शूटिंग पाइपलाइन क्रॉलर और अन्य सिस्टम शामिल हैं

एचडीआर-01 डिजिटल इमेजिंग सिस्टम में रिमोट पीसी, डीआर इमेजिंग बोर्ड ट्रॉली, बाहरी रेडियोग्राफी मशीन ट्रॉली, आंतरिक शूटिंग पाइपलाइन क्रॉलर और अन्य सिस्टम शामिल हैं

यह प्रणाली वास्तविक समय में कंप्यूटर में पाइपलाइन वेल्ड के निरीक्षण परिणामों को दृश्य रूप से प्रस्तुत कर सकती है और ऑपरेटरों के लिए साइट पर निरीक्षण परिणामों का आकलन करने में सहायक है।साइट पर परीक्षण के परिणाम दूर से प्राप्त किए जा सकते हैं, रिकॉर्ड के लिए सहेजा जा सकता है, या परिणाम सीधे विशेषज्ञों द्वारा सत्यापित किए जा सकते हैं।कार्यस्थल का वेल्डिंग पोर्ट नंबर, और छवि पर कुछ संबंधित जानकारी बिना संशोधन के, धोखाधड़ी के संदिग्ध से पूरी तरह से बचने के लिए।

प्रणाली निम्नलिखित भागों से बनी हैः रिमोट पीसी, डीआर इमेजिंग बोर्ड ट्रॉली, बाहरी एक्स-रे मशीन ट्रॉली, आंतरिक शूटिंग पाइपलाइन क्रॉलर और अन्य प्रणाली।वायरलेस स्थानीय क्षेत्र नेटवर्क के माध्यम से, एक ही समय में नक्शे का नियंत्रण और अधिग्रहण (प्रसारण) पूरा किया जा सकता है।कर्मचारी पाइपलाइन वेल्ड के निरीक्षण को पूरा करने और पुनर्प्राप्ति और फ्लैट फिल्म के लिए मूल छवि को बचाने के लिए दूरस्थ रूप से कंप्यूटर को नियंत्रित कर सकते हैंप्रणाली की छवि स्पष्ट है, और दोहरी तार मूल्यांकन पूरी तरह से राष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है और उससे अधिक है।

 उपकरण की संरचना

यह प्रणाली दो भागों से बनी हैः पाइप में शूटिंग उपकरण और बाहरी शूटिंग उपकरण।

आंतरिक शूटिंग उपकरण की संरचनाः

उच्च आवृत्ति एक्स-रे पाइपलाइन क्रॉलर, पाइपलाइन बाहरी दीवार क्रॉलर (फ्लैट पैनल डिटेक्टर, केंद्रीय राउटर, निचले कंप्यूटर पीएलसी ले जाने वाला), डीआर फ्लैट पैनल डिटेक्टर,पीसी वर्कस्टेशन (डिजिटल इमेज एग्रीगेशन और प्रोसेसिंग सॉफ्टवेयर).

आउटडोर शूटिंग उपकरण की संरचनाः

पाइपलाइन बाहरी दीवार चढ़ाई कार (फ्लैट पैनल डिटेक्टर, केंद्रीय राउटर, IP10 निचले कंप्यूटर पीएलसी ले जाने वाला), DR फ्लैट पैनल डिटेक्टर,पाइपलाइन बाहरी दीवार चढ़ाई कार (दिशात्मक उच्च आवृत्ति एक्स-रे जनरेटर), सहायक राउटर, IP11 निचला कंप्यूटर पीएलसी), पोर्टेबल उच्च आवृत्ति नियंत्रण एडाप्टर, डेटा केबल, पावर कॉर्ड, पीसी वर्कस्टेशन (डिजिटल इमेज अधिग्रहण और प्रसंस्करण सॉफ्टवेयर),पीसी वर्कस्टेशन (डिजिटल इमेज एग्रीगेशन और प्रोसेसिंग सॉफ्टवेयर).

उपकरण विन्यास सूचीः
