1. उपकरण विवरण और पर्यावरणीय आवश्यकताएं

1.1 उपकरण विवरण

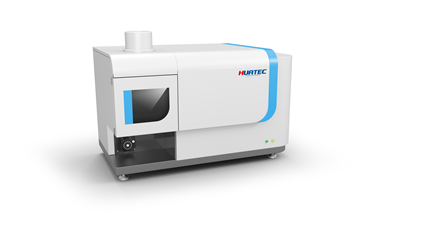

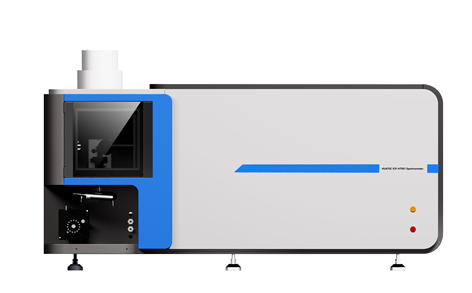

HUATEC ICP-H7001 एक सिंगल चैनल स्कैनिंग इंडक्टिवली कपल्ड प्लाज्मा एमिशन स्पेक्ट्रोमीटर है जिसमें डिटेक्टर के रूप में उच्च संवेदनशीलता वाला फोटोमल्टीप्लायर ट्यूब होता है। यह कई तत्वों का परीक्षण करता है और 70 प्रकार के तत्वों तक माप सकता है। इसमें एक सॉलिड-स्टेट हाई-फ्रीक्वेंसी RF जनरेटर, ऑटोमैटिक ट्यूनिंग और चीनी और अंग्रेजी ऑपरेशन इंटरफेस वाला सॉफ्टवेयर है; एक समर्पित सर्कुलेटिंग कूलिंग वॉटर सिस्टम, आर्गन गैस डक्ट, कूलिंग वॉटर पाइप और एक उच्च संवेदनशीलता सैंपलिंग सिस्टम (डबल ट्यूब एटमाइजेशन चैंबर के साथ आयातित उच्च-दक्षता एटमाइज़र) कॉन्फ़िगर करें।

1.2 पर्यावरणीय आवश्यकताएं

1.2.1. उपकरण को सीधे खिड़की या दरवाजे के पास स्थापित न करें ताकि संवहन, धूल, संक्षारक गैसों और कंपन से बचा जा सके।

1.2.2. कृपया मजबूत विद्युत चुम्बकीय हस्तक्षेप से दूर रहें।

1.2.3. पर्यावरणीय तापमान: 20-25 °C।1.2.4. कार्य आर्द्रता: ≤ 70%.1.2.5. उपकरण को एक स्थिर बेंच पर रखा जाना चाहिए जिसमें कोई कंपन न हो, और उपकरण के ऊपर एक निकास प्रणाली होनी चाहिए। उपकरण के पास कोई तेज रोशनी या मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं होना चाहिए, और पर्यावरण में कोई मजबूत संक्षारक गैसें नहीं होनी चाहिए।

2. मुख्य तकनीकी पैरामीटर

सिस्टम

डेस्कटॉप, प्लाज्मा वर्टिकल ऑब्जर्वेशन सिस्टम

3.2 नेबुलाइज़र: उच्च परिशुद्धता और कुशल कॉन्सेंट्रिक एटमाइज़र 2ml/min

3.3 एटमाइजेशन चैंबर: पेटेंटेड तकनीक के साथ एक विस्तारित डबल ट्यूब एटमाइजेशन चैंबर

3.4 कुल आर्गन खपत: 14 L/min से कम

3.5 पेरिस्टाल्टिक पंप एक पांच-चैनल 15 रोलर पूरी तरह से स्वचालित डिजाइन है, और पेरिस्टाल्टिक पंप की गति लगातार समायोज्य है।

3.6 स्प्लिट टाइप इंजेक्शन सिस्टम रेक्टेंगुलर ट्यूब में एटमाइजेशन पर उच्च तापमान के प्रभाव को कम करता है, और नमूने की प्रगति का सीधे निरीक्षण भी कर सकता है, जिससे असामान्य स्थितियों को वास्तविक समय में समाप्त करना आसान हो जाता है।

यदि गैस स्रोत समाप्त होने पर उपकरण रुक जाता है, तो यह न केवल बिजली की आपूर्ति को महत्वपूर्ण नुकसान पहुंचाएगा, बल्कि टॉर्च ट्यूब को जलाने का कारण भी बनेगा। गैस स्रोत की स्थिरता उपकरण के सेवन छोर पर वोल्टेज फीडबैक मान की वास्तविक समय की निगरानी से निर्धारित होती है। एक बार मान गिरने पर, बिजली की आपूर्ति तुरंत बंद कर दी जाती है, और उपकरण के अंदर शेष गैस शीतलन जारी रख सकती है।

3.8 फ्लेम वीडियो मॉनिटरिंग: उपकरण एक उच्च-संवेदनशील फ्लेम सेंसिंग सिस्टम और एक विज़ुअल वीडियो मॉनिटरिंग कैमरा से लैस है, जो दहन कक्ष की फ्लेम स्थिति का वास्तविक समय में निरीक्षण कर सकता है और इंजन बंद होने पर आरF पावर सप्लाई को स्वचालित रूप से बंद कर सकता है ताकि उपकरण के महत्वपूर्ण घटकों की सुरक्षा हो सके।

4. RF जनरेटर और प्लाज्मा

4.1 प्रकार: सॉलिड-स्टेट हाई-फ्रीक्वेंसी RF जनरेटर, फास्ट वॉटर कूलिंग (पेटेंटेड तकनीक), ऑटोमैटिक ट्यूनिंग।

4.2 आवृत्ति: 27.12MHz।

4.3 पावर: 500W~1600W, लगातार समायोज्य, 1W की समायोजन सटीकता के साथ, पावर स्थिरता: <0.1%.

4.4 प्लाज्मा का इग्निशन पूरी तरह से स्वचालित नियंत्रण है, और वाहक गैस प्रवाह दर जैसे सभी ऑपरेटिंग पैरामीटर को ICP-OES की मुख्य बिजली आपूर्ति के अलावा मैन्युअल रूप से समायोजित करने की आवश्यकता नहीं है।

4.5 पावर सप्लाई की विशेषताएं: RF पावर सप्लाई के लिए रिवर्स पावर प्रोटेक्शन से लैस (पेटेंटेड तकनीक)4.6 टूलिंग का प्रतिस्थापन: पेटेंटेड रेक्टेंगुलर ट्यूब टूलिंग और रेक्टेंगुलर ट्यूब इंस्टॉलेशन प्लेटफॉर्म का उपयोग करके इंजेक्शन सिस्टम को जल्दी से बदलें।

5. ऑप्टिकल सिस्टम

5.1 ऑप्टिकल स्थिरता: इंजेक्शन सिस्टम के समान प्लेटफॉर्म पर डिज़ाइन किया गया, पूरे ऑप्टिकल सिस्टम में भूकंपीय उपाय हैं, और सामान्य जमीनी कंपन इसके विश्लेषणात्मक प्रदर्शन को प्रभावित नहीं करते हैं।

5.2 सिस्टम प्रकार: चेनिटीना प्रकार (C-T प्रकार), 1000mm की फोकल लंबाई के साथ।

5.3 ऑप्टिकल सिस्टम को स्थिर तापमान पर रखा जाना चाहिए, जिसमें ± 0.1 °C की तापमान स्थिरता हो।

स्कैनिंग मोटर की न्यूनतम चरण दूरी 0.0004nm है।

6. नियंत्रण सॉफ्टवेयर:

6.1 सॉफ्टवेयर संचालित करने में आसान और सहज है, जिसमें गुणात्मक, अर्ध-मात्रात्मक और मात्रात्मक विश्लेषण कार्य, साथ ही उपकरण निदान अनुकूलन कार्य हैं। सॉफ्टवेयर चीनी और अंग्रेजी दोनों संस्करणों में उपलब्ध है, और आवश्यकतानुसार स्विच किया जा सकता है। रिपोर्ट प्रारूप आउटपुट प्रारूप PDF, Excel, इलेक्ट्रॉनिक फ़ाइल या प्रत्यक्ष मुद्रण है, और एक अंग्रेजी टेम्पलेट हो सकता है। नियंत्रण सॉफ्टवेयर विंडोज के अंग्रेजी संस्करण के तहत चल सकता है।

6.2 सॉफ्टवेयर एल्गोरिदम को अनुकूलित करके, वास्तविक समय मैट्रिक्स कटौती विधियों को प्राप्त किया जा सकता है, जिससे हस्तक्षेप वाले स्पेक्ट्रा के लिए दो-आयामी निर्देशांक को वास्तविक समय में ज़ूम इन और आउट करना संभव हो जाता है, जिससे स्पेक्ट्रम प्रसंस्करण की सुविधा मिलती है। वन-क्लिक स्वचालित परिणाम गणना ग्राहकों के लिए द्वितीयक डेटा प्रसंस्करण की परेशानी को समाप्त करती है।

6.3 सॉफ्टवेयर कॉन्फ़िगरेशन ऑडिट ट्रैकिंग फ़ंक्शन को मल्टी-यूज़र और मल्टी-परमिशन सेटिंग्स पर सेट किया जा सकता है। उपयोगकर्ता अपनी आवश्यकताओं के अनुसार इसे सक्षम कर सकते हैं, और साथ ही, मापा गया डेटा बैकअप के लिए सर्वर पर सहेजा जा सकता है।

6.4 वास्तविक समय तरंग दैर्ध्य सुधार प्रत्येक स्पेक्ट्रल लाइन माप के लिए स्वचालित रूप से किया जाएगा ताकि सटीक पीक स्थिति सुनिश्चित हो सके।

6.5 सॉफ्टवेयर में एक ट्रेसिंग फ़ंक्शन है और ट्रेसिंग के दौरान वर्तमान नमूना गणना परिणामों को वास्तविक समय में प्रदर्शित कर सकता है।

6.6 पूरी तरह से स्वचालित सुरक्षा सुरक्षा फ़ंक्शन, नियंत्रण कार्ड का उपयोग करके उपकरण संचार और नियंत्रण, सॉफ्टवेयर द्वारा नियंत्रित और अनुकूलित अवलोकन स्थिति, पेरिस्टाल्टिक पंप गति को नियंत्रित करने के कार्य के साथ।

6.7 उपकरण निदान सॉफ्टवेयर और नेटवर्क संचार, डेटा रीप्रोसेसिंग फ़ंक्शन।

6.8 सॉफ्टवेयर में डेटा आर्काइव प्रबंधन फ़ंक्शन है, जो डेटा बैकअप, रिकवरी, डिलीट का समर्थन करता है, और डेटा के टेक्स्ट प्रारूप आउटपुट का समर्थन करता है।
