उत्पाद विवरण:
|
| मापने की सीमा (45# स्टील): | 0.15 मिमी - 1800 मिमी | संकेत त्रुटि（＜10मिमी）: | ±0.005मिमी |
|---|---|---|---|
| संकेत त्रुटि（≥10mm）: | ±0.1% | पुनरावर्तनीयता त्रुटि: | ±0.001मिमी (स्वयं परीक्षण) |
| मापन आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज | ध्वनि वेग -सीमा: | 400-19999 मी./से |
| प्रमुखता देना: | डिजिटल अल्ट्रासोनिक मोटाई मीटर,उच्च परिशुद्धता मोटाई डिटेक्टर,पाइप संक्षारण मोटाई मीटर |
||

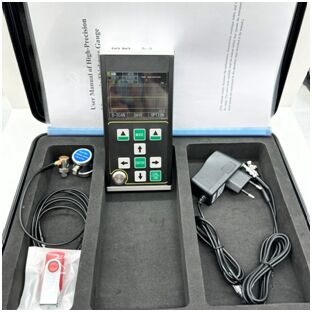

TG-5700 उच्च परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई मीटर न्यूनतम 0.10mm स्टील मल्टी-इको टेक्नोलॉजी पाइप संक्षारण मोटाई डिटेक्टर
TG-5710 एक ब्रांड नया हैंडहेल्ड उच्च-परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें A/B स्कैन है। यह पल्स रिफ्लेक्शन के आधार पर अल्ट्रासोनिक मोटाई माप के सिद्धांत को अपनाता है। यह सामग्री की मोटाई के माप के लिए उपयुक्त है जो इसमें एक स्थिर गति से अल्ट्रासोनिक तरंग को प्रसारित कर सकता है और इसके पीछे से प्रतिबिंब प्राप्त कर सकता है। माप रिज़ॉल्यूशन 0.001mm है और माप सीमा 0.10mm (स्टील) जितनी पतली है।
यह उत्पाद प्लेटों और संसाधित भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान संक्षारण के बाद उत्पादन उपकरण में पाइप और दबाव वाहिकाओं की पतली डिग्री की निगरानी कर सकता है। इसका उपयोग पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।
यह उत्पाद निम्नलिखित मानकों का अनुपालन करता है: अल्ट्रासोनिक मोटाई गेज के लिए अंशांकन विनिर्देश (JJF 1126-2004)।
| आइटम | TG-5710 |
| प्रोब प्रकार | सिंगल क्रिस्टल प्रोब / डबल क्रिस्टल प्रोब |
| माप सीमा (45# स्टील) | 0.15mm – 1800mm |
| संकेत त्रुटि (<10mm) | ±0.005mm |
| संकेत त्रुटि (≥10mm) | ±0.1% |
| पुनरावृत्ति त्रुटि | ±0.001mm (स्वयं परीक्षण) |
| संकेत स्थिरता | जीरो क्रॉसिंग और मल्टीपल इको टेक्नोलॉजी को यह सुनिश्चित करने के लिए अपनाया जाता है कि मोटाई माप मान इको शक्ति, सामग्री क्षीणन गुणांक, लाभ और गेट ऊंचाई से प्रभावित न हो, और इसमें उच्च माप स्थिरता और विश्वसनीयता हो। |
| माप आवृत्ति | 4Hz,8Hz,16Hz |
| रिज़ॉल्यूशन | 0.1mm,0.01mm,0.001mm (0.01 इंच,0.001 इंच,0.0001 इंच) |
| पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से प्रोब से मेल खाते हैं। |
| ध्वनि वेग सीमा | 400-19999m/s |
| अंशांकन ब्लॉक | 4mm (स्टील) |
| स्वचालित शटडाउन | एक 5 मिनट, 10 मिनट, 20 मिनट और मैनुअल शटडाउन चुन सकता है। |
| प्रोब अंशांकन | एक बिंदु अंशांकन, बहु-बिंदु अंशांकन |
| लाभ | स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
| लाभ सीमा | 0~70dB |
| पहचान मोड | रेडियो फ्रीक्वेंसी (RF), सकारात्मक अर्ध-तरंग (POS), नकारात्मक अर्ध-तरंग (NEG), पूर्ण-तरंग (FULL) |
| माप मोड | (1) MB-E: प्रारंभिक इको से पहले बॉटम इको तक के पारगमन समय पर आधारित माप मोड; (2) E-E: प्रवेश कोटिंग माप मोड, मनमाना Em–En इको वैकल्पिक है; (3) ME-E: एकाधिक इको माप मोड; (4) THIN: पतली दीवार माप मोड; |
| संख्यात्मक मोड | मोटाई मान मोड, अंतर / कमी दर मोड, अधिकतम / न्यूनतम मान मोड |
| ए-स्कैन मोड | उपलब्ध |
| बी-स्कैन मोड | उपलब्ध |
| युग्मन संकेत | उपलब्ध |
| बैटरी संकेत | उपलब्ध |
| भाषा | अंग्रेजी |
| इकाई | mm/inch |
| मेनू ऑपरेशन | उपलब्ध |
| सॉफ्टवेयर फ़ंक्शन | गतिशील गेट सेटिंग, ब्लैंकिंग सेटिंग (ब्लैंक), इको ब्लैंकिंग सेटिंग (ई-ब्लैंक), इको फ्रीजिंग, इको अनुवाद और स्केलिंग |
| भंडारण फ़ंक्शन | यह एक साथ 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूह ए-स्कैन तरंगरूप और 500 समूह बी-स्कैन तरंगरूप संग्रहीत कर सकता है। |
| होस्ट प्रोग्राम अपग्रेड | उपलब्ध |
| डिस्प्ले | 3.5" QVGA (320 × 240) रंग TFT-LCD स्क्रीन |
| डेटा ट्रांसमिशन | यह USB3.0 सीरियल संचार का समर्थन करता है और कंप्यूटर पर डेटा प्रसारित करता है। |
| कार्य तापमान | -10℃～+50℃; विशेष आवश्यकताओं के साथ, यह -20℃ तक पहुंच सकता है; |
| कार्य वोल्टेज | चार नंबर 5 AA बैटरी की आवश्यकता होती है। जब बिजली अपर्याप्त होती है, तो कम वोल्टेज संकेत होता है। |
| समग्र आयाम | 204 x 100 x 36 (मिमी) |
| कुल वजन | 310 ग्राम (बैटरी के बिना) |
इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक डिस्प्ले मोड है;
● माप सीमा चौड़ी है, और अल्ट्रा-पतले भागों के माप को महसूस करने के लिए अद्वितीय "मल्टीपल इको" तकनीक को अपनाया गया है, जिसमें न्यूनतम माप मोटाई 0.15mm (स्टील) है;
● यह उत्पाद उच्च परिशुद्धता के साथ मोटाई को माप सकता है, और अधिकतम माप रिज़ॉल्यूशन 0.001mm तक पहुंच सकता है; दोहराव रिज़ॉल्यूशन ±0.002mm तक पहुंच सकता है;
● इसमें प्रवेश कोटिंग और इको से इको माप के कार्य हैं, जिनका उपयोग सतह पर पेंट परत और कोटिंग वाले सामग्री को मापने के लिए किया जाता है;
● एकाधिक माप मोड: mb-e, E-E और me-e मोड पारंपरिक मोटे वर्कपीस के माप को पूरा करते हैं; थिन मोड पतले भागों के माप को महसूस करता है
● संख्यात्मक मोड में शामिल हैं: पारंपरिक मोटाई मान मोड, अंतर / कमी दर मोड और अधिकतम मान मोड
● दो लाभ मोड: स्वचालित लाभ / मैनुअल लाभ
● मैनुअल शटडाउन और स्वचालित शटडाउन सेट किया जा सकता है, जिसमें ऊर्जा-बचत फ़ंक्शन है
● यह विभिन्न प्रोब का समर्थन करता है, जिसमें डबल क्रिस्टल प्रोब और सिंगल क्रिस्टल प्रोब शामिल हैं, और 20MHz तक के उच्च-आवृत्ति प्रोब का समर्थन करता है
● यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक साथ 100000 मोटाई मान, 500 समूह ए-स्कैन तरंगरूप और 500 समूह बी-स्कैन तरंगरूप संग्रहीत कर सकता है
● 320x240 उच्च परिभाषा (QVGA) रिज़ॉल्यूशन के साथ बड़ा 3.5-इंच रंग TFT-LCD डिस्प्ले
● इसमें विभिन्न अंशांकन विधियां हैं, एक-बिंदु अंशांकन, बहु-बिंदु अंशांकन और मैनुअल अंशांकन मोड का समर्थन करता है, और एक साथ ध्वनि वेग और प्रोब शून्य स्थिति को कैलिब्रेट कर सकता है; यह डबल क्रिस्टल प्रोब के वी-पाथ सुधार का समर्थन करता है
● यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है
● यह अंग्रेजी प्रदर्शन का समर्थन करता है
यह धातुओं (जैसे स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, रेजिन, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टर की मोटाई को मापने के लिए उपयुक्त है।
अल्ट्रासोनिक मोटाई माप का सिद्धांत प्रकाश तरंग माप के समान है। प्रोब द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापा वस्तु तक पहुंचता है और वस्तु में प्रसारित होता है। जब यह सामग्री इंटरफ़ेस तक पहुंचता है, तो यह प्रोब पर वापस परावर्तित हो जाता है। मापी गई सामग्री की मोटाई सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित की जाती है।
वैकल्पिक प्रोब:
| TS400 डबल क्रिस्टल प्रोब | 10Mhz | 5mm | 0.5-50mm |
| TS500 डबल क्रिस्टल प्रोब | 5Mhz | 5mm | 1.0-65mm |
| TS510 डबल क्रिस्टल प्रोब | 5Mhz | 10mm | 1.0-500mm |
| DTM15 सिंगल क्रिस्टल प्रोब | 15 मेगाहर्ट्ज | 6mm | 0.15-22.5mm |
| DTM7.5 सिंगल क्रिस्टल प्रोब | 7.5 मेगाहर्ट्ज | 6mm | 0.5-22.5mm |
| DTM10 सिंगल क्रिस्टल प्रोब | 10 मेगाहर्ट्ज | 6mm | 0.3-22.5mm |
| DTM5 सिंगल क्रिस्टल प्रोब | 5M | 6mm | 1.0-22.5mm |
| BD510 सिंगल क्रिस्टल प्रोब | 10 मेगाहर्ट्ज | 10mm | 1-1000mm |
| BD212 सिंगल क्रिस्टल प्रोब | 2MHz | 12mm | 4-1800mm |
| डबल क्रिस्टल प्रोब केबल | |||
| सिंगल क्रिस्टल प्रोब केबल | |||
