उत्पाद विवरण:
|
| डिटेक्शन रेंज: | 0 - 10000 मिमी | आवृत्ति: | 0.2 ️ 20 MHz |
|---|---|---|---|
| ध्वनि वेग: | 100 – 20000 मी/से | पल्स शिफ्ट: | स्टील में -5 से 3400 μs (रेंज पर निर्भर) |
| काम करने के तरीके: | पल्स इको, डुअल, और थ्रू-ट्रांसमिशन | जांच का शून्य बिंदु: | 0 - 100 μs |
| डानामिक रेंज: | ≥40 डीबी | ||
| प्रमुखता देना: | एफडी350 अल्ट्रासोनिक दोष डिटेक्टर आईपी65,अल्ट्रासोनिक मोटाई मापने वाला उपकरण 640×480 एलसीडी,औद्योगिक दोष डिटेक्टर उच्च संवेदनशीलता |
||

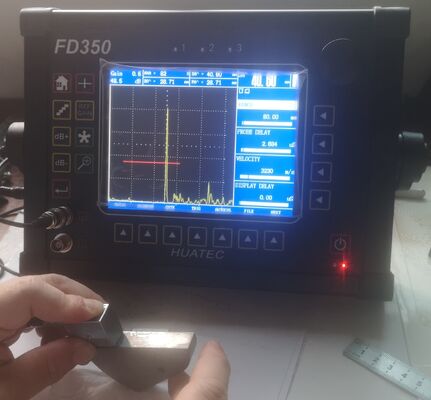

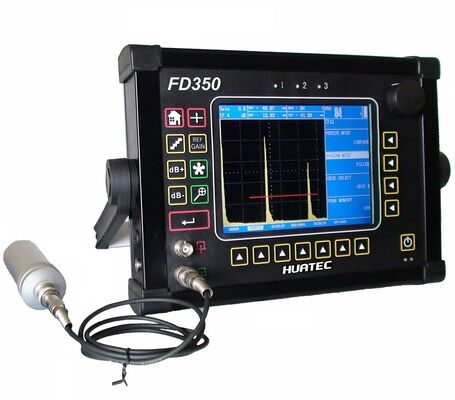

FD350 IP65 अल्ट्रासोनिक दोष और मोटाई मापने वाला उपकरण 640×480 कलर टीएफटी एलसीडी उच्च संवेदनशीलता अधिशेष औद्योगिक दोष डिटेक्टर
यह उपकरण एक अल्ट्रासोनिक दोष पहचान और मोटाई माप उपकरण है। यह अपने डेटा लॉगर में ए-स्कैन, ऑपरेटिंग पैरामीटर और विभिन्न मोटाई माप डेटा को संग्रहीत करने में सक्षम है।
उत्पाद जानकारी:
·स्वचालित अंशांकन स्वचालित लाभ
·परीक्षण प्रक्रिया का स्वचालित वीडियो बनाएं और चलाएं
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A स्कैन और B स्कैन
·उच्च गति कैप्चर और बहुत कम शोर
·ठोस धातु आवास (IP65)
·चमकीले से तरंगरूप का उच्च कंट्रास्ट देखना
·शक्तिशाली पीसी सॉफ्टवेयर और रिपोर्ट एक्सेल में निर्यात की जा सकती हैं
·छोटा आकार, हल्का मॉडल
मुख्य तकनीकी सूचकांक:
|
कार्य |
पैरामीटर |
|
आवृत्ति |
0.2 – 20 मेगाहर्ट्ज |
|
पहचान सीमा |
0 - 10000 मिमी |
|
ध्वनि वेग |
100 – 20000 मीटर/सेकंड |
|
कार्य विधियाँ |
पल्स इको, डुअल, और थ्रू-ट्रांसमिशन |
|
पल्स शिफ्ट |
स्टील में -5 से 3400 μs (सीमा पर निर्भर) |
|
प्रोब का शून्य बिंदु |
0 – 100 μs |
|
लाभ समायोजन |
(0-110) डीबी, चरण: 0.2, 0.5, 1.0, 2.0, 6.0, 12.0, उपयोगकर्ता द्वारा परिभाषित (0-24), और लॉक |
|
ऊर्ध्वाधर रैखिक त्रुटि |
≤3% |
|
क्षैतिज रैखिक त्रुटि |
≤0.1% |
|
गतिशील सीमा |
≥40dB |
|
संवेदनशीलता अधिशेष |
≥60dB (200 मिमी गहराई, φ2 फ्लैट-नीचे छेद) |
|
संचार |
RS232 या USB के माध्यम से कंप्यूटर से कनेक्ट करें |
|
औसत विद्युत शोर |
≤20% |
|
कलर टीएफटी एलसीडी |
5.25”x 3.875” (133 x 98 मिमी), 640 x 480 पिक्सेल वीजीए, रंग |
|
गेट अलार्म |
वेव-एंटरिंग गेट / वेव-लॉसिंग गेट ध्वनि अलार्म, चौड़ाई, ऊंचाई, स्थान, निरंतर-ट्यूनिंग |
|
बैटरी कार्य समय |
7 घंटे |
|
कार्य तापमान |
-10°C-60°C |
|
शक्ति |
220VAC, 110VDC |
|
दिखावट का आकार |
11.9”W x 9.9” H x 2” D (302 x 251 x 51 मिमी) |
|
शुद्ध वजन |
5.5 एलबीएस। (2.5 किग्रा) ली-आयन बैटरी; 4.8 एलबीएस। (2.2 किग्रा) बैटरी के बिना |
विशेषताएं:
यह उपकरण एक पोर्टेबल उपकरण द्वारा संतुष्ट की जा सकने वाली क्षमता और अनुप्रयोगों की सीमा का विस्तार करता है। इस श्रृंखला के उपकरणों से गुणवत्ता, पोर्टेबिलिटी, स्थायित्व और निर्भरता बनी रहती है।
तेज 60 हर्ट्ज अपडेट के साथ हाई-रेजोल्यूशन कलर एलसीडी डिस्प्ले तरंगरूप को एक "एनालॉग लुक" देता है, जो परमाणु ऊर्जा संयंत्र निरीक्षण सहित कई अनुप्रयोगों में महत्वपूर्ण विस्तृत जानकारी प्रदान करता है। संदर्भ तरंगरूपों को प्रदर्शित किया जा सकता है और आसान व्याख्या के लिए विभिन्न रंगों में लाइव ए-स्कैन के साथ तुलना की जा सकती है। ऑपरेटिंग समायोजन रोटरी नॉब्स का उपयोग करके आसानी से और जल्दी से किए जाते हैं।
• हाई-रेजोल्यूशन (640 x 480 पिक्सेल) कलर एलसीडी डिस्प्ले "एनालॉग लुक" इको डायनेमिक्स के साथ
• तेज रोटरी नॉब समायोजन के साथ सरल संचालन
• कहीं भी सुविधाजनक उपयोग के लिए केवल 4.8 एलबीएस वजन (बैटरी सहित)
• वास्तविक समय टीटीएल और एनालॉग आउटपुट के साथ दो स्वतंत्र दोष गेट्स जो अनुप्रयोगों की एक विस्तृत श्रृंखला को संभाल सकते हैं (साथ ही एक तीसरा वैकल्पिक इंटरफ़ेस गेट)
• 200 KHz से 20 मेगाहर्ट्ज क्षमता तीन चयनात्मक आवृत्ति रेंज के साथ इष्टतम प्रदर्शन के लिए प्रोब से मेल खाती है
• सभी रेंज में 1K हर्ट्ज से अधिक पीआरएफ (पल्स दोहराव आवृत्ति) स्टील में "भूत प्रतिध्वनि" को समाप्त करता है, जिससे यह लंबी ध्वनिक रूप से स्वच्छ सामग्री परीक्षण के लिए आदर्श है
• परीक्षण परिणामों की आसानी से व्याख्या करने के लिए विभिन्न रंगों में लाइव ए-स्कैन के साथ जमे हुए संदर्भ तरंगरूपों की तुलना करें
• लचीले, सुविधाजनक डेटा सेट और मोटाई रीडिंग के भंडारण के लिए अल्फ़ान्यूमेरिक डेटा लॉगर (ग्रिड फ़ाइल प्रारूप सहित)
• एकाधिक वक्र DAC/TCG सामग्री हानि और बीम प्रसार से दूरी/आयाम भिन्नताओं के लिए सही करता है
• 6.6 एहर ली पर छह घंटे का उपयोग। (डेस्कटॉप उपयोग के लिए एसी एडॉप्टर)
• सभी प्रकाश स्थितियों में आसान देखने के लिए छह उपयोगकर्ता-चयन योग्य रंग प्रदर्शन योजनाएं और चमक नियंत्रण
• 8 ए-स्कैन तरंगरूप रंगों में से चुनें
• इष्टतम प्रोब प्रदर्शन के लिए चार चयनात्मक डंपिंग सेटिंग्स (50, 75, 150, और 500 ओम)
• ट्रिग फ़ंक्शन गहराई, सतह दूरी, दोषों तक ध्वनि पथ, और शीयर-वेव (एंगल बीम) प्रोब का उपयोग करके निरीक्षण के पैर को स्वचालित रूप से निर्धारित करने के लिए
• चरण व्युत्क्रम और पतली माप अनुप्रयोगों के लिए आरएफ सुधार
• ऑटो सीएएल अंशांकन को सरल और आसान बनाता है
• पतली माप अनुप्रयोगों के लिए .040” न्यूनतम सीमा (स्टील में)
• छह लाभ वृद्धि के साथ डीबी स्टेप फ़ंक्शन
• स्थान आईडी के अल्फ़ान्यूमेरिक नामकरण के साथ मोटाई डेटा लॉगर, ग्रिड फ़ाइल प्रारूप, नोट्स और संपादन क्षमताएं
• त्वरित रिकॉल और उपकरण सेटअप के लिए ए-स्कैन के साथ डेटा सेट स्टोर, पूर्वावलोकन और संपादित करें
• विशेष "फ्रीज के पीछे" मोड जमे हुए ए-स्कैन डिस्प्ले पर गतिशील समय-आधार समायोजन की अनुमति देता है
मानक वितरण:
पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर मुख्य इकाई
ऑपरेटिंग मैनुअल
सीधा बीम प्रोब
एंगल-बीम प्रोब (60 डिग्री)
प्रोब केबल
पीसी सॉफ्टवेयर सीडी
सीरियल पीसी केबल
एसी एडॉप्टर/चार्जर
कैरीइंग केस
अतिरिक्त सहायक उपकरण:
सीधा प्रोब (5MHz-φ20)
सीधा प्रोब (2.5MHz-φ20)
सीधा प्रोब (2.25MHz-φ20)
सीधा प्रोब (1MHz-φ20)
एंगल प्रोब (4MHz-45डिग्री, 8*9मिमी)
एंगल प्रोब (4MHz-60डिग्री, 8*9मिमी)
एंगल प्रोब (4MHz-70डिग्री, 8*9मिमी)
एंगल प्रोब (4MHz-80डिग्री, 8*9मिमी)
एंगल प्रोब (2MHz-45डिग्री, 8*9मिमी)
एंगल प्रोब (2MHz-60डिग्री, 8*9मिमी)
एंगल प्रोब (2MHz-70डिग्री, 8*9मिमी)
एंगल प्रोब (2MHz-80डिग्री, 8*9मिमी)
प्रोब टी/आर (5MHz-φ20मिमी, फोकस 15मिमी)
प्रोब टी/आर (2.5MHz-φ20मिमी, फोकस 15मिमी)
प्रोब से कनेक्शन केबल (बीएनसी-बीएनसी)
प्रोब से कनेक्शन केबल (बीएनसी-लेमो 00)
प्रोब से कनेक्शन केबल (लेमो 01-बीएनसी)
प्रोब से कनेक्शन केबल (लेमो 01-लेमो 00)
लिथियम आयन बैटरी
पावर एडॉप्टर (4A/9V)
पावर केबल
चमड़े का केस
टेस्ट ब्लॉक V1
टेस्ट ब्लॉक V2
टेस्ट ब्लॉक DAC, ASME आदि।
