उत्पाद विवरण:
|
| विश्लेषण मैट्रिक्स: | Fe, Al, Cu, Zn, Ni, Mg, Pb आदि। | तरंग दैर्ध्य रेंज: | 160~580एनएम |
|---|---|---|---|
| डिटेक्टर: | उच्च प्रदर्शन CMOS सरणी | ग्रेटिंग फोकल लंबाई: | 401मिमी |
| निर्वहन आवृत्ति: | 100-1000Hz | करंट डिस्चार्ज करें: | अधिकतम 400ए |
| विश्लेषण काल: | नमूना प्रकार के अनुसार, सामान्यतः 20s है। |

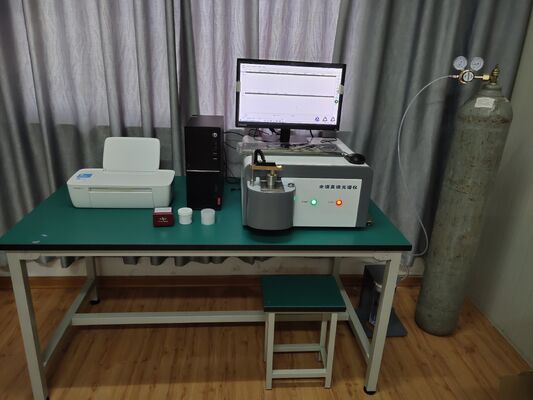

HXRF-QP880 डिजिटल ऑप्टिकल उत्सर्जन स्पेक्ट्रोस्कोपी विश्लेषक स्वचालित ऑप्टिकल अंशांकन टंगस्टन इलेक्ट्रोड धातु सामग्री परीक्षण मशीन
1.उपकरण अवलोकन
HXRF-QP880 पूर्ण स्पेक्ट्रम ऑप्टिकल उत्सर्जन स्पेक्ट्रोमीटर डिजाइन और विनिर्माण प्रौद्योगिकी के अंतरराष्ट्रीय मानक को अपनाता है। यह जापान हमामात्सू कंपनी के सबसे उन्नत सीएमओएस सिग्नल अधिग्रहण उपकरण का उपयोग करता है। प्रत्येक सीएमओएस स्पार्क्स की संख्या अलग से निर्धारित कर सकता है। यह वैक्यूम लाइट चैम्बर डिजाइन और पूर्ण डिजिटल उत्तेजना प्रकाश स्रोत को अपनाता है। इस सीएमओएस स्पेक्ट्रोमीटर में न केवल सीसीडी स्पेक्ट्रोमीटर के पूर्ण स्पेक्ट्रम की सुविधा है, बल्कि इसमें पीएमटी स्पेक्ट्रोमीटर के फायदे भी हैं, जिसमें गैर-धातु तत्वों के लिए बहुत कम पहचान सीमा है। पूरी मशीन का डिज़ाइन उचित है। इसके कई फायदे भी हैं जैसे आसान संचालन, उच्च सटीकता परीक्षण परिणाम, दीर्घकालिक स्थिरता आदि।
1)मुख्य तकनीकी पैरामीटर
|
आवेदन क्षेत्र |
धातुकर्म, फाउंड्री, मशीनरी, वैज्ञानिक अनुसंधान, वस्तु निरीक्षण, ऑटोमोबाइल, पेट्रोकेमिकल, जहाज निर्माण, विद्युत ऊर्जा, विमानन, परमाणु ऊर्जा, धातु और अलौह धातु गलाने, प्रसंस्करण और पुनर्प्राप्ति उद्योग। |
|
विश्लेषण मैट्रिक्स |
Fe, Al, Cu, Zn, Ni, Mg, Pb आदि। |
|
ऑप्टिकल सिस्टम |
पैरा-रंज-रोलैंड सर्कुलर फुल-स्पेक्ट्रल वैक्यूम ऑप्टिकल सिस्टम |
|
तरंग दैर्ध्य रेंज |
160~580 एनएम |
|
झंझरी फोकल लंबाई |
401 मिमी |
|
डिटेक्टर |
उच्च प्रदर्शन CMOS सरणी |
|
प्रकाश स्रोत प्रकार |
डिजिटल प्रकाश स्रोत. उच्च ऊर्जा पूर्व दहन प्रौद्योगिकी। |
|
निर्वहन आवृत्ति |
100-1000Hz |
|
करंट डिस्चार्ज करें |
अधिकतम 400ए |
|
कार्य शक्ति |
AC220V 50/60Hz 1200W |
|
विश्लेषण का समय |
नमूना प्रकार के अनुसार, सामान्यतः लगभग 20s है। |
|
इलेक्ट्रोड प्रकार |
टंगस्टन स्प्रे इलेक्ट्रोड |
|
विश्लेषणात्मक अंतराल |
4 मिमी |
|
अन्य कार्य |
तापमान, सॉफ्टवेयर स्वचालित नियंत्रण दबाव, संचार निगरानी। |
2)मुख्य तकनीकी विशेषताएं
|
उच्च प्रदर्शन ऑप्टिकल सिस्टम |
ऑप्टिकल प्रणाली के उत्तेजना से उत्पन्न चाप लौ को लेंस द्वारा सीधे वैक्यूम ऑप्टिकल कक्ष में पेश किया जाता है जो ऑप्टिकल पथ का एहसास करता है और ऑप्टिकल पथ के नुकसान को प्रभावी ढंग से कम करता है। |
|
उच्च परिशुद्धता सीएमओएस डिटेक्टर गैर-धातु तत्वों जैसे सी, पी, एस, एएस, बी, एन और सभी प्रकार के धातु तत्वों को सटीक रूप से माप सकता है। |
|
|
परीक्षण के परिणाम सटीक, प्रतिलिपि प्रस्तुत करने योग्य और दीर्घकालिक स्थिर हैं। |
|
|
स्वचालित ऑप्टिकल पथ अंशांकन |
स्वचालित ऑप्टिकल पथ अंशांकन। प्राप्त करने की शुद्धता सुनिश्चित करने और कठिन पीक स्कैनिंग कार्य को समाप्त करने के लिए ऑप्टिकल सिस्टम स्वचालित स्पेक्ट्रल लाइन स्कैनिंग। |
|
उपकरण स्वचालित रूप से एक विशेष वर्णक्रमीय रेखा की पहचान करता है और इसकी तुलना मूल भंडारण रेखा से करता है, बहाव की स्थिति निर्धारित करता है, और माप के लिए विश्लेषणात्मक रेखा की वर्तमान पिक्सेल स्थिति का पता लगाता है। |
|
|
प्लग्ड लेंस का डिज़ाइन |
वैक्यूम ऑप्टिकल सिस्टम अद्वितीय घटना विंडो और वैक्यूम अलगाव को अपनाता है जिसे वैक्यूम सिस्टम की कार्यशील स्थिति में संचालित किया जा सकता है। ऑप्टिकल लेंस एक प्लग लेंस संरचना को अपनाता है जो दैनिक सफाई और रखरखाव के लिए सुविधाजनक है। |
|
स्पार्क टेबल खोलें |
ओपन स्पार्क टेबल का लचीला नमूना क्लैंप डिज़ाइन ग्राहक साइट पर विभिन्न आकृतियों और आकारों के लिए नमूना विश्लेषण को पूरा करने के लिए डिज़ाइन किया गया है। |
|
एक छोटे नमूना क्लैंप का उपयोग करके तार का न्यूनतम विश्लेषण 3 मिमी तक पहुंच सकता है। |
|
|
जेट इलेक्ट्रोड प्रौद्योगिकी |
दुनिया में सबसे उन्नत स्प्रे इलेक्ट्रोड तकनीक का उपयोग करना और टंगस्टन इलेक्ट्रोड का उपयोग करना। उत्तेजित अवस्था में इलेक्ट्रोड के चारों ओर आर्गन जेट प्रवाह बनेगा। इसलिए उत्तेजना प्रक्रिया के दौरान उत्तेजना बिंदु बाहरी हवा के संपर्क में नहीं होगा और उत्तेजना सटीकता में सुधार होगा। |
|
एक अद्वितीय आर्गन गैस डिज़ाइन द्वारा, आर्गन गैस की खपत की मात्रा को काफी कम करें और ग्राहक की लागत बचाएं। |
|
|
एकीकृत गैस पथ मॉड्यूल |
वायु पथ प्रणाली सोलनॉइड वाल्व और प्रवाह मीटर के बजाय गैस पथ मॉड्यूल के मुफ्त रखरखाव डिजाइन को अपनाती है। इलेक्ट्रोड का स्वयं-उड़ाने का कार्य उत्तेजना के लिए एक अच्छा वातावरण बनाता है। |
|
डिजिटल उत्तेजना प्रकाश स्रोत |
डिजिटल उत्तेजना प्रकाश स्रोत दुनिया में सबसे उन्नत प्लाज्मा उत्तेजना प्रकाश स्रोत को अपनाता है। नमूने को उत्तेजित करने के लिए आर्गन वातावरण में सुपर स्थिर ऊर्जा जारी की जाती है। |
|
पूर्ण डिजिटल उत्तेजना पल्स का उपयोग नमूना प्लाज्मा के अल्ट्रा-उच्च रिज़ॉल्यूशन और उच्च स्थिरता आउटपुट को सुनिश्चित करने के लिए किया जाता है। |
|
|
विभिन्न सामग्रियों की उत्तेजना आवश्यकताओं को पूरा करने के लिए प्रकाश स्रोत के मापदंडों को मनमाने ढंग से समायोजित किया जा सकता है। |
|
|
हाई-स्पीड डेटा अधिग्रहण |
उपकरण उच्च प्रदर्शन सीएमओएस डिटेक्टर को अपनाता है और प्रत्येक सीएमओएस में डेटा एकत्र करने और उसका विश्लेषण करने का कार्य होता है। यह स्वचालित रूप से तापमान, वैक्यूम, आर्गन दबाव, प्रकाश स्रोत, उत्तेजना कक्ष आदि जैसे मॉड्यूल की ऑपरेटिंग स्थिति की निगरानी और नियंत्रण कर सकता है। |
|
ईथरनेट डेटा ट्रांसमिशन |
विद्युत चुम्बकीय हस्तक्षेप और ऑप्टिकल फाइबर उम्र बढ़ने के नुकसान से बचने के लिए कंप्यूटर और स्पेक्ट्रोमीटर के बीच ईथरनेट कार्ड और टीसीपी/आईपी प्रोटोकॉल का उपयोग किया जाता है। वहीं, कंप्यूटर और प्रिंटर पूरी तरह से बाहरी हैं जिन्हें अपग्रेड करना और बदलना सुविधाजनक है। |
|
उपकरण की स्थिति, मल्टी-चैनल नियंत्रण प्रणाली की दूर से निगरानी करें और सभी उपकरण मापदंडों की निगरानी करें। |
|
|
पूर्वनिर्मित कार्य वक्र |
मानक पुस्तकालय की विभिन्न सामग्रियों और ग्रेडों के साथ, कारखाने में डिलीवरी से पहले पूर्वनिर्मित कार्य वक्र होता है जो समय पर उत्पादन के लिए स्थापना और कमीशनिंग के लिए सुविधाजनक है। |
|
विश्लेषण कार्यक्रम धातुओं एवं तत्वों के अनुसार अलग-अलग होगा। उपकरण के उत्तेजना और परीक्षण पैरामीटर को डिलीवरी से पहले अच्छी तरह से समायोजित किया गया है। विश्लेषण कार्यक्रम के अनुसार, इष्टतम परीक्षण स्थिति स्वचालित रूप से चुनी जा सकती है। |
|
|
विश्लेषण का दायरा विनिर्देश से जुड़ा हुआ है और उपयोगकर्ता द्वारा आपूर्ति किए गए मानक नमूने के अनुसार स्वतंत्र रूप से खींचा या बढ़ाया जा सकता है। |
|
|
तीव्र विश्लेषण गति |
विश्लेषण की गति बहुत तेज है. एक परीक्षण के लिए केवल 20 का समय लगता है। |
|
विभिन्न विश्लेषण सामग्रियों के अनुसार, जलने से पहले का समय निर्धारित करके और समय को मापकर, उपकरण कम से कम समय में सर्वोत्तम विश्लेषण प्रभाव प्राप्त कर सकता है। |
|
|
मल्टी-मैट्रिक्स विश्लेषण |
ऑप्टिकल पथ डिज़ाइन एक कंपास संरचना को अपनाता है। डिटेक्टरों को बारी-बारी से ऊपर और नीचे व्यवस्थित किया जाता है ताकि सभी वर्णक्रमीय रेखाएँ प्राप्त हो सकें। भले ही हार्डवेयर सुविधाएं नहीं जोड़ी गई हैं, मल्टी-मैट्रिक्स विश्लेषण का एहसास किया जा सकता है। |
|
उत्पादन आवश्यकताओं के अनुसार हार्डवेयर लागत के बिना मैट्रिक्स, सामग्री प्रकार और विश्लेषणात्मक तत्वों को जोड़ना आसान है। |
|
|
चीनी-अंग्रेजी भाषा सॉफ्टवेयर प्रणाली |
इंस्ट्रूमेंट ऑपरेशन सॉफ्टवेयर विंडोज7/8/10 सिस्टम के साथ पूरी तरह से संगत है। |
|
स्पेक्ट्रोमीटर ज्ञान और परिचालन अनुभव न होने पर भी सॉफ्टवेयर को संचालित करना आसान है। प्रशिक्षण की सरल जानकारी के बाद ही इसका उपयोग किया जा सकता है। |
1)विशिष्टताएँ और तकनीकी पैरामीटर
|
वस्तु |
अनुक्रमणिका |
|
विश्लेषण मैट्रिक्स |
Fe, Al, Cu, Zn, Ni, Pb, Mg आदि। |
|
विश्लेषण का समय |
नमूना प्रकार के अनुसार, सामान्यतः 20s है। |
|
ऑप्टिकल सिस्टम |
पैरा-रंज |
|
तरंग दैर्ध्य रेंज |
160～580एनएम |
|
कार्य शक्ति |
(220±20)वी ए.सी,(50±1)हर्ट्ज,सुरक्षात्मक ग्राउंडिंग के साथ एकल-चरण बिजली आपूर्ति। |
|
कार्य तापमान |
(10～30)℃ |
|
भंडारण तापमान |
(0～45)℃ |
|
कार्यशील आर्द्रता |
20％～80％ |
|
आर्गन गैस शुद्धता की आवश्यकता |
99.999% |
|
आर्गन गैस इनलेट दबाव |
0.5 एमपीए |
|
आर्गन गैस फ्लो मीटर |
उत्तेजना प्रवाह दर 3.5L/मिनट,प्रवाह दर 0.4L/मिनट बनाए रखें,स्टैंडबाय प्रवाह दर 0.1L/मिनट। |
|
अधिकतम उत्तेजना शक्ति |
400VA |
|
स्टैंडबाय औसत पावर |
100वीए |
|
प्रकाश स्रोत प्रकार |
पल्स सिंथेसिस ऑल डिजिटल लाइट सोर्स (प्रोग्रामेबल पल्स ऑल डिजिटल लाइट सोर्स) |
|
निर्वहन आवृत्ति |
अधिकतम 1000 हर्ट्ज |
|
करंट डिस्चार्ज करें |
अधिकतम 400ए |
|
इग्निशन पल्स |
1～14kV |
|
स्पार्क उत्तेजना पल्स |
20～230V |
|
चाप उत्तेजना नाड़ी |
20～60V |
|
स्पार्क टेबल होल व्यास |
13 मिमी |
2)ऑप्टिकल सिस्टम
एल एलपीए-रंज संरचना के साथ पूर्ण स्पेक्ट्रम ऑप्टिकल सिस्टम
एल तरंग दैर्ध्य रेंज: 160～580एनएम
एल एकाधिक उच्च प्रदर्शन CMOS डिटेक्टर
एल पर्यावरणीय तापमान परिवर्तन का प्रतिरोध
एल एकीकृत ऑप्टिकल चैम्बर डिजाइन, सीएमओएस डिटेक्टर सर्वोत्तम प्रदर्शन प्राप्त करने के लिए शॉर्ट वेव सुनिश्चित करता है।
एल ऑप्टिकल रूम का लगातार तापमान नियंत्रण। तापमान 36 है℃.
3)नमूना स्पार्क टेबल
एल उत्तेजना कक्ष का विशेष डिज़ाइन नमूना उत्तेजना कक्ष की सफाई को अधिक सुविधाजनक बनाता है।
एल अनुकूलित आर्गन गैस पथ को उत्तेजना प्रक्रिया के दौरान फायरिंग स्टेशन की प्रभावी शीतलन और फिल्टर में धातु की धूल के प्रभावी प्रवेश को सुनिश्चित करने के लिए डिज़ाइन किया गया है जो नमूना उत्तेजना को अधिक स्थिर बनाता है और मानव शरीर द्वारा धातु की धूल के सेवन को काफी कम कर देता है। यह ऑपरेटरों के स्वास्थ्य और सुरक्षा की रक्षा के लिए है।
एल छोटा उत्तेजना स्थान जिससे आर्गन की खपत कम होती है।
एल नमूना स्थिरता जिसका उपयोग करना आसान है।
एल इलेक्ट्रोड में स्वयं-ब्लोइंग का कार्य होता है जिससे इलेक्ट्रोड का जीवन लंबा हो जाता है और इलेक्ट्रोड को साफ करना बहुत आसान हो जाता है।
एल नमूना विश्लेषण के लिए 13 मिमी उत्तेजित छिद्र का आकार अधिक अनुकूल है।
एल खुले नमूना जनरेटर का उपयोग विभिन्न आकारों और आकृतियों के नमूनों के विश्लेषण के लिए किया जा सकता है।
एल लेंस संरचना का डिज़ाइन लेंस को अलग करना और पोंछना अधिक सुविधाजनक बनाता है और आर्गन वॉशिंग डिज़ाइन लेंस सफाई चक्र को लम्बा खींच सकता है।
4)डिजिटल प्रकाश स्रोत
एल पल्स संश्लेषण पूर्ण डिजिटल प्रकाश स्रोत (प्रोग्रामयोग्य पल्स पूर्ण डिजिटल प्रकाश स्रोत)। उच्चतम आवृत्ति 1000 हर्ट्ज़ तक।
एल उच्च ऊर्जा पूर्व-दहन प्रौद्योगिकी
एल नियंत्रण और पावर सर्किट का इष्टतम डिज़ाइन और उत्तम उत्तेजना सुरक्षा सुरक्षा फ़ंक्शन।
एल विभिन्न विश्लेषण नमूनों के लिए इष्टतम चिंगारी, चाप या संयोजन उत्तेजना तरंग प्रदान करें।
एल आवृत्ति:(100～1000)हर्ट्ज
एल करंट डिस्चार्ज करें:अधिकतम 400 ए
5)डेटा अधिग्रहण प्रणाली
एल अल्ट्रा-हाई स्पीड डेटा अधिग्रहण और नियंत्रण फ़ंक्शन के साथ उच्च प्रदर्शन डीएसपी प्रोसेसर।
एल अधिक अनुकूलित तत्व सामग्री माप प्राप्त करने के लिए एकल स्पार्क अधिग्रहण और वर्णक्रमीय विलंब अधिग्रहण।
एल बाहरी कंप्यूटर (उपयोगकर्ता वैकल्पिक)
एल हाई स्पीड ईथरनेट डेटा ट्रांसमिशन
6)विश्लेषण सॉफ्टवेयर
एल विंडोज़ ऑपरेटिंग सिस्टम पर आधारित ग्राफिकल विश्लेषण सॉफ्टवेयर, सुविधाजनक और व्यावहारिक।
एल पूर्ण स्वचालित सिस्टम निदान फ़ंक्शन।
एल उत्तम डेटाबेस प्रबंधन फ़ंक्शन, डेटा को क्वेरी करना और सारांशित करना आसान।
एल उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए बुद्धिमान सुधार एल्गोरिदम।
एल विश्लेषण को अधिक सटीक सुनिश्चित करने के लिए पूर्ण वर्णक्रमीय रेखा जानकारी और हस्तक्षेप कटौती एल्गोरिदम।
एल नवीनतम विंडोज़ ऑपरेटिंग सिस्टम को अपनाना।
7)मुख्य कोर घटक सूची और उत्पत्ति
|
नहीं। |
नाम |
ब्रांड |
मूल |
|
1 |
सीएमओएस सरणी |
हमामात्सू |
जापान |
|
2 |
कर्कश |
जीस |
|
|
3 |
ऑप्टिकल चश्मा |
जीस |
जर्मनी |
|
4 |
प्रकाशित तंतु |
एजीलेंट |
चीन |
|
5 |
भट्ठा |
lenoxlaser |
चीन |
|
6 |
फ़िल्टर |
टीडीके |
जापान |
|
7 |
दाबानुकूलित संवेदक |
लघु उद्योग |
चीन |
|
8 |
वाल्व ब्लॉक |
एयरटैक |
ताइवान |
|
9 |
डिजिटल प्रकाश स्रोत मॉड्यूलर |
नुओजिन |
नुओजिन |
|
10 |
मास्टर नियंत्रण और डेटा अधिग्रहण |
नुओजिन |
नुओजिन |
|
11 |
वैक्यूम ऑप्टिकल सिस्टम |
नुओजिन |
नुओजिन |
|
12 |
फायरिंग स्टेशन मॉड्यूल |
नुओजिन |
नुओजिन |
|
13 |
सिस्टम सॉफ्ट्वेयर |
नुओजिन |
नुओजिन |
|
14 |
कंप्यूटर |
लेन ओवो |
चीन |
|
15 |
मुद्रक |
हिमाचल प्रदेश |
चीन |
|
16 |
मानक नमूने |
राष्ट्रीय मानक |
चीन या विदेशी ब्रांड |
3.विश्लेषण तत्व और रेंज
|
कार्यक्रम |
Fe-निम्न मिश्रधातु |
Fe-Cr-Ni स्टील |
Fe-Cr स्टील |
|||
|
तत्वों |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
|
सी |
0.0006 |
1.3 |
0.008 |
2.5 |
0.04 |
2.2 |
|
सी |
0.01 |
3.9 |
0.09 |
4 |
0.1 |
1.4 |
|
एम.एन. |
0.03 |
2.1 |
0.12 |
16 |
0.1 |
1.5 |
|
पी |
0.002 |
0.12 |
0.003 |
0.3 |
0.006 |
0.05 |
|
एस |
0.002 |
0.16 |
0.001 |
0.4 |
0.001 |
0.3 |
|
करोड़ |
0.01 |
4.5 |
7.4 |
32 |
7.8 |
24 |
|
नी |
0.004 |
4.4 |
0.8 |
48 |
0.09 |
4.2 |
|
एमओ |
0.0004 |
1.3 |
0.08 |
4.2 |
0.02 |
1 |
|
अल |
0.003 |
1.5 |
0.005 |
1.7 |
0.1 |
1.7 |
|
घन |
0.0002 |
0.5 |
0.05 |
4.5 |
0.02 |
0.5 |
|
सह |
0.001 |
0.5 |
0.008 |
17 |
0.01 |
0.5 |
|
ती |
0.002 |
1.2 |
0.005 |
1.1 |
0.006 |
0.4 |
|
नायब |
0.002 |
0.3 |
0.02 |
2 |
|
|
|
वी |
0.0003 |
0.9 |
0.02 |
9.5 |
0.03 |
1.1 |
|
डब्ल्यू |
0.03 |
2.1 |
0.002 |
4.1 |
0.05 |
0.7 |
|
पंजाब |
0.0003 |
0.03 |
0.0001 |
0.02 |
|
|
|
बी |
0.0006 |
0.02 |
0.0007 |
0.02 |
|
|
|
एस.एन. |
0.001 |
0.09 |
0.0003 |
0.05 |
|
|
|
Zn |
0.002 |
0.04 |
0.006 |
0.008 |
|
|
|
जैसा |
0.0007 |
0.1 |
0.0004 |
0.04 |
|
|
|
द्वि |
0.0001 |
0.01 |
0.00004 |
0.003 |
|
|
|
Zr |
0.004 |
0.35 |
|
|
|
|
|
कै |
0.0004 |
0.002 |
0.0003 |
0.001 |
|
|
|
एस.बी |
0.0002 |
0.02 |
0.0005 |
0.022 |
|
|
|
एन |
0.002 |
0.09 |
0.004 |
0.9 |
|
|
|
फ़े |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
|||
|
कार्यक्रम |
Fe-कास्ट आयरन |
Fe-Cr-हार्ड कास्ट |
Fe-Mn स्टील |
फे-टूल स्टील |
||||
|
तत्वों |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
|
सी |
1.8 |
4.5 |
0.9 |
3.4 |
0.5 |
2.4 |
0.08 |
2.2 |
|
सी |
0.2 |
4.7 |
0.2 |
2.5 |
0.3 |
1.7 |
0.04 |
1.5 |
|
एम.एन. |
0.06 |
4.7 |
0.1 |
2.4 |
5.3 |
23 |
0.04 |
1.7 |
|
पी |
0.02 |
0.8 |
0.01 |
0.3 |
0.01 |
0.2 |
0.004 |
0.07 |
|
एस |
0.003 |
0.2 |
0.01 |
0.15 |
0.006 |
0.11 |
0.001 |
0.06 |
|
करोड़ |
0.03 |
10.5 |
0.4 |
34 |
0.08 |
3.8 |
1.8 |
14 |
|
नी |
0.05 |
6.8 |
0.05 |
32 |
0.04 |
3.5 |
0.07 |
0.55 |
|
एमओ |
0.01 |
2.1 |
0.1 |
4 |
0.1 |
2 |
0.02 |
9.4 |
|
अल |
0.002 |
0.12 |
|
|
0.008 |
0.12 |
0.005 |
1.6 |
|
घन |
0.06 |
2.2 |
0.06 |
1.5 |
0.02 |
0.6 |
0.04 |
0.5 |
|
सह |
0.008 |
0.03 |
|
|
0.007 |
0.1 |
0.008 |
8 |
|
ती |
0.007 |
1 |
0.01 |
0.14 |
0.004 |
0.4 |
|
|
|
नायब |
0.002 |
0.7 |
0.1 |
0.7 |
0.08 |
0.42 |
|
|
|
वी |
0.01 |
0.7 |
0.02 |
1.2 |
0.01 |
0.84 |
0.03 |
2.5 |
|
डब्ल्यू |
0.007 |
1 |
|
|
|
|
0.06 |
19 |
|
पंजाब |
0.0002 |
0.04 |
|
|
|
|
0.0001 |
0.07 |
|
मिलीग्राम |
0.001 |
0.14 |
|
|
|
|
|
|
|
बी |
0.002 |
0.5 |
|
|
0.0009 |
0.02 |
|
|
|
एस.एन. |
0.003 |
0.3 |
|
|
0.008 |
0.07 |
0.007 |
0.05 |
|
ला |
0.002 |
0.12 |
|
|
|
|
|
|
|
सी.ई |
0.004 |
0.09 |
|
|
|
|
|
|
|
एन |
|
|
|
|
0.01 |
0.09 |
0.008 |
0.05 |
|
ते |
0.014 |
0.016 |
|
|
|
|
|
|
|
फ़े |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
||||
|
कार्यक्रम |
अल-सी मिश्र धातु |
अल-Zn मिश्र धातु |
अल-क्यू मिश्र धातु |
अल-एमजी मिश्र धातु |
शुद्ध-अल मिश्र धातु |
|||||
|
तत्वों |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
|
सी |
0.02 |
24 |
0.02 |
9.4 |
0.02 |
7 |
0.02 |
2.3 |
0.01 |
1.2 |
|
फ़े |
0.02 |
4 |
0.03 |
1 |
0.05 |
1.9 |
0.07 |
0.8 |
0.01 |
4 |
|
घन |
0.005 |
6 |
0.01 |
4.3 |
0.01 |
13 |
0.007 |
1 |
0.002 |
1 |
|
एम.एन. |
0.005 |
1 |
0.02 |
1 |
0.05 |
1 |
0.03 |
2.4 |
0.001 |
1 |
|
मिलीग्राम |
0.01 |
1.5 |
0.01 |
4 |
0.01 |
2.7 |
0.006 |
10.2 |
0.002 |
1 |
|
करोड़ |
0.005 |
0.5 |
0.01 |
0.4 |
0.01 |
0.14 |
0.01 |
0.4 |
0.001 |
0.15 |
|
नी |
0.02 |
2.5 |
0.01 |
0.2 |
0.01 |
2.3 |
0.005 |
0.25 |
0.001 |
0.16 |
|
Zn |
0.005 |
3.5 |
0.01 |
12 |
0.05 |
3.5 |
0.01 |
1 |
0.002 |
0.5 |
|
ती |
0.005 |
0.4 |
0.005 |
0.3 |
0.001 |
0.2 |
0.007 |
0.3 |
0.001 |
0.15 |
|
होना |
0.001 |
0.2 |
|
|
|
|
0.001 |
0.009 |
|
|
|
द्वि |
0.02 |
0.6 |
0.002 |
0.6 |
0.02 |
0.6 |
0.02 |
0.6 |
0.02 |
0.6 |
|
कै |
0.002 |
0.03 |
|
|
|
|
|
|
|
|
|
सीडी |
0.001 |
0.3 |
0.002 |
0.3 |
0.01 |
0.3 |
0.01 |
0.3 |
0.001 |
0.3 |
|
सी.ई |
|
|
|
|
|
|
0.05 |
0.3 |
0.05 |
0.3 |
|
सह |
0.003 |
0.4 |
0.01 |
0.05 |
0.03 |
0.4 |
0.03 |
0.4 |
0.009 |
0.4 |
|
गा |
0.005 |
0.2 |
|
|
|
|
0.009 |
0.02 |
0.002 |
0.06 |
|
ला |
|
|
|
|
|
|
0.02 |
0.12 |
0.02 |
0.12 |
|
पंजाब |
0.005 |
0.5 |
0.005 |
0.5 |
0.01 |
0.5 |
0.001 |
0.5 |
0.002 |
0.5 |
|
एस.बी |
0.005 |
0.4 |
|
|
0.1 |
0.4 |
|
|
|
|
|
एस.एन. |
0.003 |
0.5 |
0.005 |
0.2 |
0.02 |
0.3 |
0.0007 |
0.2 |
0.01 |
0.2 |
|
एसआर |
0.005 |
0.1 |
|
|
|
|
|
|
|
|
|
वी |
0.005 |
0.2 |
0.005 |
0.03 |
0.01 |
0.03 |
0.002 |
0.03 |
0.004 |
0.05 |
|
Zr |
0.005 |
0.2 |
0.01 |
0.3 |
0.001 |
0.2 |
0.003 |
0.12 |
0.001 |
0.12 |
|
पीआर |
|
|
|
|
|
|
0.005 |
0.03 |
0.005 |
0.03 |
|
रा |
|
|
|
|
|
|
0.02 |
0.12 |
0.02 |
0.12 |
|
एस.एम |
|
|
|
|
|
|
0.001 |
0.006 |
0.001 |
0.006 |
|
पी |
0.002 |
0.005 |
|
|
|
|
|
|
|
|
|
अल |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
|||||
|
कार्यक्रम |
पीतल |
कॉपर-निकल-Zn |
अल्युमीनियम कांस्य |
टिन-सीसा कांस्य |
||||
|
तत्वों |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
|
Zn |
0.5 |
45 |
0.01 |
0.8 |
0.04 |
7 |
0.003 |
11.3 |
|
Zn |
|
|
18 |
33.5 |
|
|
|
|
|
पंजाब |
0.01 |
6 |
0.002 |
1.3 |
0.002 |
0.12 |
0.001 |
21 |
|
एस.एन. |
0.009 |
9.5 |
0.009 |
5.8 |
0.003 |
2.5 |
0.005 |
19 |
|
पी |
0.002 |
0.2 |
0.003 |
0.07 |
0.002 |
0.2 |
0.001 |
1 |
|
एम.एन. |
0.001 |
5.3 |
0.0009 |
1.8 |
0.001 |
2.4 |
0.001 |
0.4 |
|
फ़े |
0.02 |
3 |
0.03 |
2.7 |
0.005 |
6 |
0.003 |
1 |
|
नी |
0.009 |
1.8 |
5.5 |
34 |
0.002 |
6 |
0.001 |
5 |
|
सी |
0.001 |
4.6 |
0.0009 |
0.8 |
0.004 |
0.3 |
0.002 |
1.4 |
|
मिलीग्राम |
0.001 |
0.01 |
0.003 |
0.7 |
|
|
|
|
|
करोड़ |
0.001 |
0.2 |
0.0003 |
1.8 |
|
|
|
|
|
ते |
|
|
|
|
|
|
|
|
|
जैसा |
0.001 |
0.2 |
0.003 |
0.05 |
0.001 |
0.03 |
0.004 |
0.2 |
|
एस.बी |
0.001 |
0.4 |
|
|
0.001 |
0.1 |
0.001 |
0.6 |
|
सीडी |
0.001 |
0.02 |
|
|
0.001 |
0.01 |
|
|
|
द्वि |
0.002 |
5.5 |
0.001 |
0.1 |
0.002 |
0.12 |
0.006 |
1 |
|
एजी |
0.007 |
0.1 |
0.002 |
0.1 |
|
|
0.001 |
0.06 |
|
होना |
|
|
|
|
|
|
|
|
|
सह |
0.004 |
0.5 |
0.007 |
0.3 |
|
|
0.001 |
0.2 |
|
अल |
0.001 |
6.7 |
0.0009 |
2 |
3.0 |
12 |
0.01 |
0.6 |
|
एस |
0.001 |
0.15 |
0.0004 |
0.08 |
|
|
0.001 |
0.5 |
|
बी |
0.002 |
0.005 |
0.003 |
0.009 |
|
|
|
|
|
ती |
|
|
0.003 |
0.15 |
|
|
|
|
|
से |
0.003 |
1.4 |
|
|
|
|
0.005 |
0.5 |
|
घन |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
||||
|
कार्यक्रम |
लाल तांबा |
बी-पीतल |
सी-कांस्य |
|||
|
तत्वों |
मिन |
अधिकतम |
मिन |
अधिकतम |
मिन |
अधिकतम |
|
Zn |
0.001 |
0.3 |
0.005 |
0.23 |
0.2 |
6 |
|
Zn |
|
|
|
|
|
|
|
पंजाब |
0.001 |
1.5 |
0.005 |
0.3 |
0.01 |
0.8 |
|
एस.एन. |
0.001 |
0.3 |
0.005 |
0.18 |
0.05 |
0.7 |
|
पी |
0.001 |
0.02 |
|
|
0.005 |
0.08 |
|
एम.एन. |
0.0001 |
0.1 |
0.005 |
0.08 |
0.2 |
1.8 |
|
फ़े |
0.001 |
0.2 |
0.02 |
0.28 |
0.1 |
1.7 |
|
नी |
0.001 |
0.5 |
0.005 |
0.35 |
0.05 |
1 |
|
सी |
|
|
0.02 |
0.3 |
1.5 |
5 |
|
मिलीग्राम |
0.001 |
0.01 |
|
|
0.002 |
0.01 |
|
करोड़ |
0.001 |
0.03 |
0.002 |
0.006 |
|
|
|
ते |
0.005 |
0.05 |
|
|
|
|
|
जैसा |
0.005 |
0.3 |
|
|
0.005 |
0.08 |
|
एस.बी |
0.005 |
0.35 |
|
|
0.005 |
0.07 |
|
सीडी |
0.001 |
0.03 |
|
|
|
|
|
द्वि |
0.001 |
0.07 |
|
|
0.002 |
0.02 |
|
एजी |
0.006 |
0.05 |
|
|
|
|
|
होना |
|
|
0.32 |
3.2 |
|
|
|
सह |
0.001 |
0.05 |
0.15 |
2 |
|
|
|
अल |
0.002 |
0.02 |
0.02 |
0.2 |
0.02 |
0.35 |
|
एस |
0.001 |
0.05 |
|
|
0.005 |
0.02 |
|
बी |
0.001 |
0.03 |
|
|
|
|
|
से |
0.001 |
0.06 |
|
|
|
|
|
घन |
मैट्रिक्स |
मैट्रिक्स |
मैट्रिक्स |
|||
टिप्पणी:
एल यह प्रोग्राम शीट ग्राहक की वास्तविक अनुबंध आवश्यकता के अनुसार भरी जाती है।
एल यदि ग्राहकों के पास मानक नमूना आवश्यकताएं हैं, तो नमूना संख्याएं प्रदान करें और स्वयं खरीदारी करें। यदि बिक्री कर्मी इसे खरीदते हैं, तो मानक नमूने वूशी से अलग से भेजे जाएंगे।
एल यदि ग्राहक विशेष एप्लिकेशन का उपयोग करता है और वक्र विकसित करने के लिए नमूना प्रदान करने का इच्छुक है, तो ग्राहक को सटीक नमूना तत्व सामग्री प्रदान करनी होगी और नमूने की एकरूपता सुनिश्चित करनी होगी, लेकिन यह वक्र नहीं हो सकताउपकरण के स्वीकृति सूचकांक के रूप में कार्य करें।
4.प्रयोगशाला का वातावरण
1)पर्यावरण की आवश्यकता
उपकरण को 10 वर्ग मीटर से अधिक के इनडोर क्षेत्र के साथ एक विशेष प्रयोगशाला में रखा जाना चाहिए, और यह सुनिश्चित करना चाहिए कि प्रयोगशाला के आसपास कोई हानिकारक, ज्वलनशील और संक्षारक गैस न हो।
सावधानी: इस उपकरण को रासायनिक विश्लेषण प्रयोगशाला में रखना मना है।
कार्य तापमान: 10℃～30℃, और 3 घंटे के भीतर कमरे के तापमान में उतार-चढ़ाव 2 डिग्री से कम है। प्रयोगशाला में एयर कंडीशनिंग स्थापित करना आवश्यक है।
भंडारण तापमान: 0℃～45℃
पर्यावरण की सापेक्ष आर्द्रता: 20% ~ 80%। गीले क्षेत्रों के लिए, एक डीह्यूमिडिफायर की आवश्यकता होती है।
यदि उपरोक्त आवश्यकताओं को पूरा नहीं किया जाता है, तो उपकरण की सेवा जीवन और माप सटीकता प्रभावित हो सकती है।
बिजली की आपूर्ति: एकल चरण 220 + 20V, 1KVA।
इनोवेट NJ-QP880 स्पेक्ट्रोमीटर का सामान्य उपयोग सुनिश्चित करें, कृपया 1kVA से 3kVA सिंगल फेज़ 220V AC वाला वोल्टेज रेगुलेटर स्थापित करें।
उपकरण का विश्वसनीय उपयोग सुनिश्चित करें, कृपया उपकरण के लिए एक सिंगल ग्राउंड वायर तैयार करें, और ग्राउंडिंग प्रतिरोध 4 ओम से कम हो।
शुद्धता≥99.999%, ऑक्सीजन सामग्री≤2पीपीएम, एच2ओकंटेंट≤5पीपीएम, (आर्गन गैस सिलेंडर को खुली हवा में संग्रहीत नहीं किया जा सकता है, और बारिश सख्त वर्जित है।)
यदि किसी में उच्च शुद्धता वाला आर्गन नहीं है, तो आर्गन शोधक का उपयोग करने की अनुशंसा की जाती है।
आर्गन गैस प्रवाह: स्टैंडबाय प्रवाह लगभग 0.1L/मिनट, प्रवाह लगभग बनाए रखें(0.4-0.5)एल/मिनट, उत्तेजना प्रवाह लगभग 3.5एल/मिनट।
आर्गन गैस नियंत्रित दबाव: 0.5 एमपीए।
विशेष स्टेनलेस स्टील आर्गन कनेक्शन ट्यूब का उपयोग करना आवश्यक है।
5) निकास बोतल
उपकरण निकास गैस को पीवीसी एन्हांसमेंट ट्यूब (14 मिमी आंतरिक व्यास) के माध्यम से एक फिल्टर बोतल में छोड़ा जाता है। समय पर साफ़ करने और बदलने की आवश्यकता है।
6)नमूना तैयार करना
लोहे के आधार नमूनों के लिए, नमूने विशेष पीसने की व्यवस्था द्वारा तैयार किए जाने चाहिए, एक डबल डिस्क पीसने वाली मशीन और एक ग्राउंड ग्राइंडर की आवश्यकता होती है, जो लोहे और स्टील के नमूनों की सतह पर पीसने के लिए होती है। सफेद कच्चा लोहा का नमूना एकरूपता वाला होना चाहिए।
उपयोगकर्ता को उन नमूनों के उपचार के लिए एक कटिंग मशीन तैयार करने की आवश्यकता होती है जो स्पेक्ट्रोस्कोपिक विश्लेषण के लिए उपयुक्त नहीं हैं।
नमूने एक समान होने चाहिए, कोई छिद्र नहीं होना चाहिए और कोई कास्टिंग दोष नहीं होना चाहिए, सतह चिकनी होनी चाहिए, कोई ऑक्साइड नहीं, कोई तेल का दाग नहीं और कोई गड़गड़ाहट नहीं होनी चाहिए।
7)मानक नमूना आवश्यकता
उपकरण के समग्र वर्णक्रमीय वक्र को सही करने के लिए यादृच्छिक रूप से एक मानक नमूना दिया जाता है, इसके अलावा, उपयोगकर्ताओं को वाद्य विश्लेषण वक्रों के अंशांकन के लिए अपने स्वयं के उत्पाद प्रकारों के लिए अतिरिक्त उपयुक्त मानक नमूने तैयार करने की आवश्यकता होती है।
8)कंप्यूटर एवं प्रिंटर की आवश्यकता
इनोवेट T5 स्पेक्ट्रोमीटर विश्लेषण सॉफ़्टवेयर स्थापित करने के लिए पारंपरिक कॉन्फ़िगरेशन, मेमोरी 1GB या उससे अधिक, CPU डुअल कोर 1.8G Hz या अधिक वाला कंप्यूटर तैयार करें।
विश्लेषण रिपोर्ट मुद्रित करने के लिए एक प्रिंटर तैयार करें।
व्यक्ति से संपर्क करें: Ms. Shifen Yuan
दूरभाष: 8610 82921131,8618610328618
फैक्स: 86-10-82916893
Hindi
