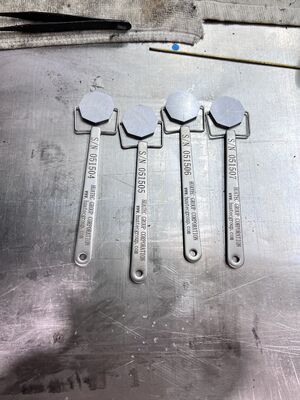

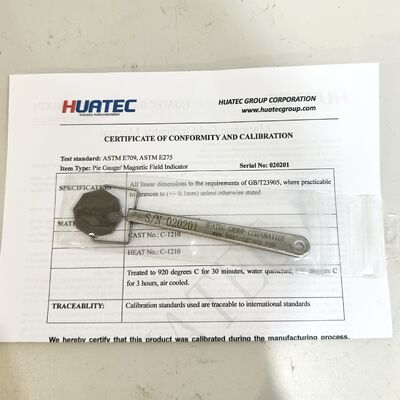

अष्टकोणीय पाई गेज चुंबकीय क्षेत्र सूचक मानक अष्टकोणीय पैटर्न एमपीआई चुंबकीय कण निरीक्षण क्षेत्र परीक्षण टुकड़ा

सारांश:

चुंबकीय क्षेत्र सूचक चीन के मानक "चीनी दबाव वाहिकाओं के चुंबकीय कण निरीक्षण" और "दबाव वाहिका फोर्जिंग के चुंबकीय कण निरीक्षण" पर आधारित है।अमेरिकन मटेरियल टेस्ट सोसाइटी मानक ASTME709 चुंबकीय पाउडर निरीक्षण विधि और ASTMA275 स्टील फोर्जिंग चुंबकीय पाउडर निरीक्षण विधि और JB3965-85, JB4730-94, चित्र 11-9 मानक डिजाइन निर्माण। इसलिए, यह न केवल दबाव वाहिकाओं के लिए उपयुक्त है, बल्कि सामान्य यांत्रिक उत्पादों के लिए भी है।यह चुंबकीय कण निरीक्षण के लिए एक अच्छा उपकरण हैयह दोष पता लगाने वाले उपकरण, चुंबकीय पाउडर निलंबन के व्यापक प्रदर्शन की जांच कर सकता है, और क्या ऑपरेशन विधि उपयुक्त है।हम आसानी से इसका उपयोग कर सकते हैं चुंबकीय क्षेत्र में चुंबकीय क्षेत्र की तीव्रता और दिशा को प्रतिबिंबित करने के लिए.

प्रयोग

1जब प्रकार 1 चुंबकीय क्षेत्र संकेतक का प्रयोग किया जाता है, तो हैंडल को हाथ से पकड़ा जाता है, तांबे की सतह ऊपर की ओर होती है, और आठ लाइन की सतह वर्कपीस से जुड़ी होती है।हैंडल 2 प्रकार चुंबकीय क्षेत्र संकेतक के साथ हाथ से पकड़ा जाता है, ताकि चुंबकीय क्षेत्र सूचक के किसी भी पक्ष को काम के टुकड़े से जोड़ा जा सके।

2. 1 प्रकार और 2 चुंबकीय क्षेत्र संकेतक निरंतर विधि, जब चुंबकीय पाउडर या चुंबकीय निलंबन छिड़काव, जब चुंबकीय संकेतक सतह स्पष्ट चुंबकीय चिह्न रेखाओं प्रकट होता है,यह दर्शाता है कि चुंबकीय प्रभाव का उत्पादन किया गया हैजब चुंबकीय संकेतक चुंबकीय निशान नहीं बनाता है या आवश्यक दिशा में चुंबकीय निशान नहीं बनाता है, तो चुंबकीयकरण विधि को समायोजित करना चाहिए।

3. 3 प्रकार का चुंबकीय क्षेत्र संकेतक पश्चिम जर्मनी की नकल है. यह न केवल दोष का पता लगाने उपकरण का निरीक्षण कर सकते हैं,लेकिन यह भी चुंबकीय कण निलंबन के व्यापक प्रदर्शन और उचित संचालन विधि की जाँचइसका उपयोग चुंबकीय क्षेत्र में चुंबकीय क्षेत्र की तीव्रता और दिशा को प्रतिबिंबित करने के लिए सुविधाजनक रूप से किया जा सकता है। कवर और नरम लोहे के बीच की दूरी को समायोजित किया जा सकता है,और निकट सतह दोष के दफन गहराई के सीमा मूल्य का निरीक्षण किया जा सकता है और एक निश्चित चुंबकीय क्षेत्र मूल्य पर देखा जा सकता है.

4चुंबकीय क्षेत्र संकेतक एक फ्लैट, कोई अवशेष चुंबकीय परिरक्षण अंगूठी में इस तरह के एक परिरक्षण अंगूठी से बना है। यह एक बेलनाकार नरम लोहे से सुसज्जित है जो 4 भागों से बना है।इन 4 भागों गैर चुंबकीय अंतराल द्वारा एक दूसरे से अलग कर रहे हैं, दो ऊर्ध्वाधर जोड़ों का गठन करता है, और बेलनाकार नरम लोहे पर एक ढक्कन। घूर्णन ढक्कन का पिच 0.5 मिमी है, जिसमें 1, 2, 3, 4 अक्षर 90 डिग्री के घूर्णन पर हैं।कवर पर एक पतला पीतल का विमान ढका हुआ हैढक्कन और नरम लोहे के सिलेंडर के बीच की दूरी को समायोजित करने के लिए कवर विमान को समायोजित किया जा सकता है।

5जब आप चुंबकीय कार्यक्षेत्र पर उपकरण की जाँच करते हैं, तो चुंबकीय बल रेखा का एक भाग नरम लोहे के स्तंभ से होकर गुजरता है।यदि चुंबकीय पाउडर और चुंबकीय सस्पेंशन बिखरे हुए हैंचुंबकीय क्षेत्र की दिशा के अनुसार ढक्कन में दरार में एक इसी तरह का अंतराल दिखाई देता है। ढक्कन 360 डिग्री घुमाएं, यानी ढक्कन नरम लोहे के सिलेंडर से 0.5 मिमी दूर है,ढक्कन को घुमाते रहें और ढक्कन और नरम लोहे के बीच की दूरी बढ़ाएं। यदि चुंबकीय कण प्रदर्शन गायब नहीं होता है।चुंबकीय क्षेत्र की दिशा निर्धारित करने के लिए, चुंबकीय क्षेत्र संकेतक धीरे-धीरे घुमाया जा सकता है जब तक कि दरार का प्रदर्शन सबसे स्पष्ट डिग्री तक नहीं पहुंच जाता है, और चुंबकीय क्षेत्र इस स्थिति में एक ऊर्ध्वाधर दिशा में है।
