उत्पाद विवरण:
|
| पीआरएफ: | 25～10KHz | कार्य आवृत्ति: | 0.5 ~ 15 मेगाहर्ट्ज |
|---|---|---|---|
| पाना: | 0.0~110.0dB | कवरेज: | 0.0~10000 मिमी (स्टील अनुदैर्ध्य तरंग), निरंतरता में समायोज्य, मिन कदम 0.1 मिमी |
| विलंब प्रदर्शित करें: | 0～999.9μs | प्रदर्शन बदलाव: | -7.5 ‰ 3000μs |
| दरवाज़ा: | ए、बी | गेट की ऊंचाई: | 5～95% |
| प्रमुखता देना: | उच्च परिशुद्धता अल्ट्रासोनिक परीक्षण मॉड्यूल,औद्योगिक अल्ट्रासोनिक एडी डेटा आउटपुट,बहुक्रिया अल्ट्रासोनिक विकास उपकरण |
||

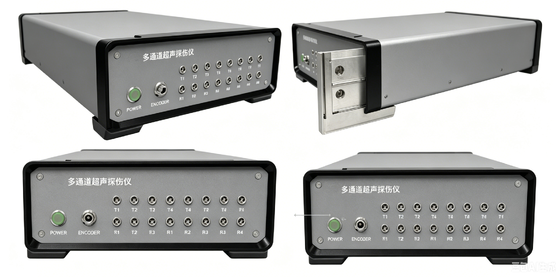

एचएफडी-यूटी श्रृंखला उच्च परिशुद्धता औद्योगिक अल्ट्रासोनिक मॉड्यूल रॉ एडी डेटा आउटपुट मल्टी-फंक्शन अल्ट्रासोनिक परीक्षण माध्यमिक विकास उपकरण
HFD-UT2C/UT4C/UT8C/1616C/UT40C श्रृंखला हमारा नया मल्टी-चैनल अल्ट्रासोनिक डेटा अधिग्रहण और माध्यमिक विकास मंच है। यह अल्ट्रासोनिक हाई-वोल्टेज ट्रांसमिशन, इको सिग्नल रिसेप्शन, प्रवर्धन, एडी अधिग्रहण और प्रसंस्करण कार्यों को एकीकृत करता है। इसके अलावा यह उपयोगकर्ता को नए सॉफ़्टवेयर विकसित करने के लिए द्वितीयक विकास प्रदान करता है - HFD-UT2C ~ UT40C द्वारा लॉग किए गए डेटा का प्रसंस्करण उपयोगकर्ताओं को फ़ंक्शन और इंटरफेस को अनुकूलित करने में सक्षम बनाता है, और फिर उन्हें विभिन्न प्रकार के अल्ट्रासोनिक एप्लिकेशन सिस्टम बनाने के लिए सिस्टम में एकीकृत करता है।

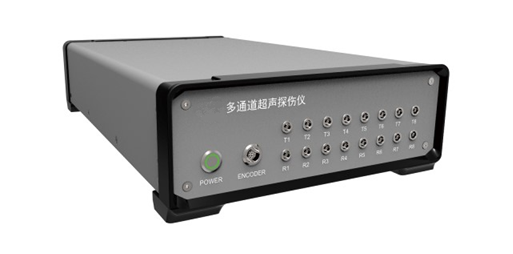

HFD-UT8C का अर्थ है कि उपकरण में 8 UT चैनल हैं और चैनल ब्लॉक करने योग्य हैं।
*नोट: यदि अधिक चैनलों की आवश्यकता है, तो कृपया HFD-UT40C पर विचार करें, जो 40 UT चैनलों का समर्थन करता है।
विशेष विवरण:
|
emitter |
|
|
पीआरएफ |
25～10KHz |
|
वोल्टेज |
नकारात्मक वर्ग तरंग, -25～-300V, 25V स्टेपिंग |
|
नाड़ी की चौड़ाई |
30～1000ns,5ns कदम |
|
चालू कर देना |
आंतरिक/बाहरी/एनकोडर |
|
रिसीवर |
|
|
क्षैतिज रैखिकता त्रुटि |
≤0.4% |
|
लंबवत रैखिकता त्रुटि |
≤3% |
|
अधिशेष संवेदनशीलता |
Φ2 फ्लैट बॉटम होल के साथ 200 मिमी ब्लॉक का पता लगाने के लिए 2.5P20 जांच का उपयोग करते समय ≥56dB। |
|
भिगोना |
400, 80 |
|
नमूना दर |
100 मीटर |
|
कार्य आवृत्ति |
0.5～15 मेगाहर्ट्ज |
|
पाना |
0.0～110.0dB |
|
फ़िल्टर |
वाइड-बैंड और नैरो-बैंड |
|
परिहार |
सकारात्मक, नकारात्मक, फुल-प्ले, आरएफ, स्पेक्ट्रम |
|
चैनलों के बीच क्रॉसस्टॉक |
>60dB |
|
अधिकतम इनपुट सिग्नल |
14VPP |
|
कवरेज |
0.0～10000 मिमी (स्टील अनुदैर्ध्य तरंग), निरंतरता में समायोज्य, न्यूनतम चरण 0.1 मिमी |
|
विलंब प्रदर्शित करें |
0～999.9μs |
|
प्रदर्शन बदलाव |
-7.5～3000μs |
|
संकेत आगे बढ़ाना |
|
|
दरवाज़ा |
ए,बी |
|
प्रारंभिक बिंदु गेट |
पूरा दायरा |
|
गेट की चौड़ाई |
आरंभिक बिंदु से पूर्ण सीमा तक |
|
गेट की ऊंचाई |
5～95% |
|
परीक्षण मोड |
सीमांत, शिखर |
|
डेटा प्रदर्शन |
गेट में पढ़ना: रेंज और ध्वनि पथ |
|
मापने का संकल्प |
0.1 मिमी |
|
सिस्टम/अन्य |
|
|
बिजली की खपत |
15W,कॉन्फ़िगरेशन के अनुसार भिन्न होता है |
|
डेटा ट्रांसमिशन |
1000एम ईथरनेट |
|
कोण |
एल-स्कैन -75°～+75°, स्टेपिंग 0.1, 1, 10 समायोज्य; एस-स्कैन -75°～+75°, चरण स्वचालित अनुकूलन |
|
आकार |
188×238×403; 100×200×300 |
|
पत्तन |
Q5 |
|
एनकोडर पोर्ट |
2 एन्कोडर बढ़ाना |
|
यूएसबी पोर्ट |
2 |
|
आई/ओ पोर्ट |
गोल प्रकार |
|
नेट पोर्ट |
100M/1000M ईथरनेट |
|
डीबग पोर्ट |
कॉम 1 |
संरचनात्मक सिद्धांत:
HFD-UT8C एक स्वतंत्र मॉड्यूल है, जो नेटवर्क केबल के माध्यम से मॉनिटरिंग होस्ट से जुड़ा है। मॉनिटरिंग होस्ट पर चलने वाला सॉफ़्टवेयर नेटवर्क इंटरफ़ेस के माध्यम से HFD-UT8C को निर्देश भेजता है, और HFD-UT8C से लौटाया गया डेटा प्राप्त करता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।
विशेषताएँ:
माध्यमिक विकास
एल क्लाइंट नमूना प्रोग्राम डेमो स्रोत कोड का एक पूरा सेट प्रदान करें। डेमो कोड में पहले से ही बुनियादी मल्टी-चैनल अल्ट्रासोनिक फ़ंक्शन हैं। उपयोगकर्ता द्वितीयक विकास के लिए डेमो कोड का संदर्भ ले सकते हैं या विकास के लिए सीधे डेमो कोड में फ़ंक्शन जोड़ सकते हैं।
एल सोच-समझकर डिज़ाइन की गई सेकेंडरी प्रोग्रामिंग एक्सेस मैनुअल डिबगिंग का समर्थन करते हुए सहज और सरल प्रोग्रामिंग को सक्षम बनाती है। प्रोग्रामिंग से पहले, उपयोगकर्ता मापदंडों के संशोधन के प्रभाव का परीक्षण करने के लिए उपकरणों को मैन्युअल रूप से HFD-UT2C~UT40C पर भेज सकता है
उत्कृष्ट शारीरिक विशेषताएं
एल आंतरिक एकीकृत अल्ट्रासोनिक उत्तेजना सर्किट, नकारात्मक वर्ग तरंग रूप, वोल्टेज - 25V से - 300V तक समायोज्य, समायोज्य पल्स चौड़ाई 30ns से 1000ns तक, विभिन्न प्रकार के संचारण तत्वों के साथ अधिकतम मिलान।
एल अल्ट्रासोनिक दोष पहचान उपकरण, जैसे ए-वेव संपीड़न, गेट डिटेक्शन, ध्वनि पथ माप इत्यादि के लिए आवश्यक अधिकांश सिग्नल प्रोसेसिंग और डिटेक्शन फ़ंक्शंस के साथ आंतरिक एकीकृत, आप जल्दी से एक मानक अल्ट्रासोनिक दोष डिटेक्शन सिस्टम स्थापित कर सकते हैं।
एल ग्राहकों को कच्चा AD अधिग्रहण डेटा भेजकर उपयोगकर्ता-प्रसंस्करण के लिए कच्चा डेटा प्रदान करता है
