एचडीआर-ए90 माइक्रोफोकस एक्स-रे मशीन एचडी फ्लैट पैनल डिटेक्टर मल्टी-फंक्शन आयाम और शून्य परीक्षण उपकरण

एक्स-रे स्रोत

प्रकार

बंद, माइक्रोफोकस

अधिकतम ट्यूब वोल्टेज

90kV

मैक्स ट्यूब करंट

200μA

फोकल स्पॉट आकार

5μm

समारोह

ऑटो प्रीहीट

फ्लैट पैनल डिटेक्टर

प्रभावी क्षेत्र

130मिमी*130मिमी

पिक्सेल आकार

85μm

संकल्प

1536*1536

फ्रेम रेट

20fps

झुकाव योग्य कोण

60°

मेज़

आकार

530मिमी*530मिमी

पता लगाने योग्य क्षेत्र

500मिमी*500मिमी

अधिकतम भार

10 किग्रा

उपकरण

बढ़ाई

ज्योमेट्री 200X

सिस्टम 1500X

निरीक्षण की गति

अधिकतम 3.0s/प्वाइंट

DIMENSIONS

1360 मिमी (एल) * 1365 मिमी (डब्ल्यू) * 1730 मिमी (एच)

वज़न

1200 किग्रा

बिजली की आपूर्ति

AC110-220V 50/60HZ

अधिकतम शक्ति

1500W

औद्योगिक पीसी

I5 सीपीयू, 8 जीबी रैम, 500 जीबी एसएसडी

प्रदर्शक

24” एचडीएमआई एलसीडी

सुरक्षा

विकिरण रिसाव

कोई रिसाव नहीं, अंतर्राष्ट्रीय मानक: ≤1μएसवी/एच

लीड ग्लास अवलोकन खिड़की

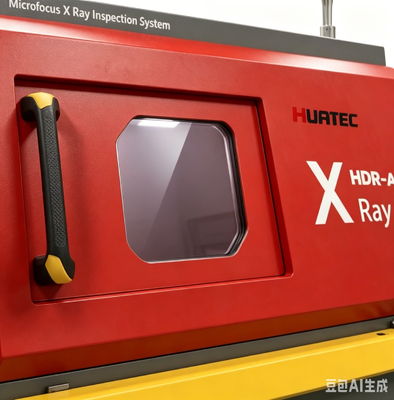

पारदर्शी सीसा कांच की खिड़की आंतरिक स्थिति का निरीक्षण करने के लिए विकिरण को बचाती है।

खिड़की और पिछले दरवाजे की सुरक्षा इंटरलॉक

जैसे ही उपयोगकर्ता खिड़की या पिछला दरवाज़ा खोलेंगे, एक्स-रे ट्यूब तुरंत बंद हो जाएगी। जब खिड़की या पिछला दरवाज़ा खुला हो, तो उपयोगकर्ता एक्स-रे चालू नहीं कर सकते।

विद्युत चुम्बकीय सुरक्षा स्विच

एक्स-रे चालू होने पर लॉक कर दें, उपयोगकर्ता अवलोकन विंडो नहीं खोल सकते।

आपातकालीन रोक

संचालन स्थिति के आगे, बिजली बंद करने के लिए दबाएँ

ट्यूब सुरक्षा

यदि आप एक्स-रे ट्यूब बंद नहीं करते हैं तो उपयोगकर्ता सॉफ़्टवेयर को नहीं छोड़ सकता।

फ़ंक्शन मॉड्यूल

संचालन

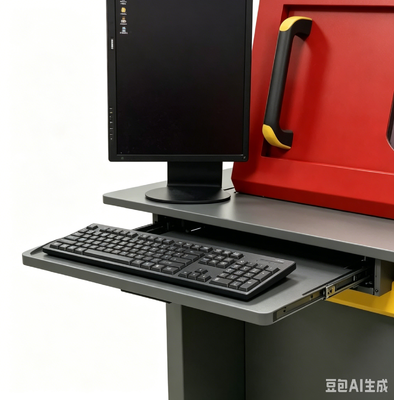

कीबोर्ड और माउस सभी कार्यों को पूरा कर सकते हैं

एक्स-रे ट्यूब

नियंत्रण

एक्स बटन पर क्लिक करने के लिए माउस का उपयोग करके एक्स-रे को चालू या बंद किया जा सकता है। वास्तविक समय ट्यूब वोल्टेज और वर्तमान मान बगल में प्रदर्शित होंगे, उपयोगकर्ता ऊपर और नीचे बटन पर क्लिक कर सकते हैं, या स्लाइडर को खींच सकते हैं, या समायोजित करने के लिए टाइप कर सकते हैं।

स्टेटस बार

बारी-बारी से लाल और हरे रंग में फ्लैश करके इंटरलॉक स्थिति, प्री-हीट स्थिति और एक्स-रे स्थिति को इंगित करता है।

छवि प्रभाव समायोजन

संतोषजनक परिणाम प्राप्त करने के लिए छवि की चमक, कंट्रास्ट और लाभ को स्वतंत्र रूप से समायोजित किया जा सकता है।

उत्पादों की सूची

उपयोगकर्ता निरीक्षण मापदंडों जैसे ज़ेड-अक्ष स्थिति, चमक, कंट्रास्ट और लाभ को सहेज सकते हैं, और निरीक्षण दक्षता में सुधार के लिए उसी उत्पाद का निरीक्षण करते समय सीधे मापदंडों को कॉल कर सकते हैं।

मार्गदर्शन

खिड़की

कैमरे द्वारा तालिका का फोटो लेने के बाद, फोटो में कहीं भी क्लिक करें, तालिका उस स्थान पर चली जाएगी जहां आप क्लिक करेंगे और स्क्रीन पर प्रदर्शित होगी।

गति अक्ष स्थिति

वास्तविक समय निर्देशांक प्रदर्शित करें।

जाँच के नतीजे

माप परिणाम (उपयोगकर्ताओं द्वारा निर्धारित शून्य दर, दूरी, क्षेत्र, आदि) क्रम में प्रदर्शित होते हैं।

गति नियंत्रण

प्रत्येक अक्ष की गति को धीमी, सामान्य और तेज़ में समायोजित किया जा सकता है।

शून्यता दर

माप

स्वचालित गणना

आयत निर्धारित करने के लिए दो बिंदुओं पर क्लिक करें। सॉफ्टवेयर स्वचालित रूप से आयत, पैड और आंतरिक रिक्त स्थान में सोल्डर बॉल के किनारे को ढूंढता है और मापता है, और रिक्त स्थान दर, सोल्डर बॉल का क्षेत्र, परिधि, सबसे बड़ी रिक्त दर, लंबाई और चौड़ाई का डेटा प्राप्त कर सकता है, और लाल और हरे रंग से एनजी या ओके को इंगित करता है।

पैरामीटर समायोजन

उपयोगकर्ता स्वचालित गणना के सटीक परिणाम प्राप्त करने के लिए ग्रेस्केल थ्रेशोल्ड, पिक्सेल, कंट्रास्ट, आकार फ़िल्टरिंग और अन्य मापदंडों को समायोजित कर सकते हैं।

रिक्तियाँ जोड़ें

मैन्युअल

उपयोगकर्ता एक बहुभुज या एक मुक्त आकृति बना सकते हैं और इसे शून्य दर में शून्य के रूप में गणना कर सकते हैं।

बचाना

पैरामीटर

उपयोगकर्ता ग्रेस्केल थ्रेशोल्ड, पिक्सेल, कंट्रास्ट, आकार फ़िल्टरिंग और अन्य पैरामीटर जैसे पैरामीटर को सहेज सकते हैं, और पहचान दक्षता में सुधार करने के लिए, उसी उत्पाद का पता लगाते समय सीधे पैरामीटर को कॉल कर सकते हैं।

अन्य माप फ़ंक्शन

दूरी

आधार रेखा के रूप में सेट करने के लिए ए और बी बिंदुओं पर क्लिक करें, फिर सी बिंदु से आधार रेखा तक ऊर्ध्वाधर दूरी मापने के लिए सी बिंदु पर क्लिक करें।

दूरी दर

इसका उपयोग अधिकतर थ्रू-होल की सोल्डरिंग दर को मापने के लिए किया जाता है। दूरी से एक और बिंदु "डी" निर्धारित करें। D से C की ऊर्ध्वाधर दूरी का प्रतिशत अनुपात प्राप्त करने के लिए, D बिंदु से आधार रेखा तक की ऊर्ध्वाधर दूरी को C बिंदु की ऊर्ध्वाधर दूरी से विभाजित करें।

कोण

आधार रेखा के रूप में सेट करने के लिए ए और बी बिंदुओं पर क्लिक करें, फिर बीए और बीसी किरणों के बीच के कोण को मापने के लिए सी बिंदु पर क्लिक करें।

RADIUS

इसका उपयोग ज्यादातर सोल्डर बॉल्स जैसे गोल घटकों को मापने के लिए किया जाता है। एक वृत्त निर्धारित करने और परिधि, क्षेत्रफल और त्रिज्या मापने के लिए तीन बिंदुओं पर क्लिक करें।

परिधि

इसका उपयोग ज्यादातर वर्ग घटकों को मापने, एक वर्ग निर्धारित करने के लिए दो बिंदुओं पर क्लिक करने, लंबाई, चौड़ाई और क्षेत्र को मापने के लिए किया जाता है।

स्वचालित निरीक्षण

मैन्युअल सेटिंग

उपयोगकर्ता टेबल पर किसी भी स्थिति को निरीक्षण बिंदु के रूप में सेट कर सकते हैं, सॉफ़्टवेयर स्वचालित रूप से चित्र का निरीक्षण करेगा और सहेजेगा।

सरणी

नियमित निरीक्षण बिंदुओं के लिए, उपयोगकर्ताओं को केवल दो निरीक्षण बिंदु और पंक्तियों और स्तंभों की संख्या निर्धारित करने की आवश्यकता होती है, सॉफ़्टवेयर स्वचालित रूप से प्रत्येक बिंदु का निरीक्षण करेगा और चित्रों को सहेजेगा।

स्वचालित

पहचान

स्पष्ट विशेषताओं वाले निरीक्षण बिंदुओं के लिए, सॉफ़्टवेयर स्वचालित रूप से स्थिति की पहचान करता है, माप लेता है, और छवि को सहेजता है।
