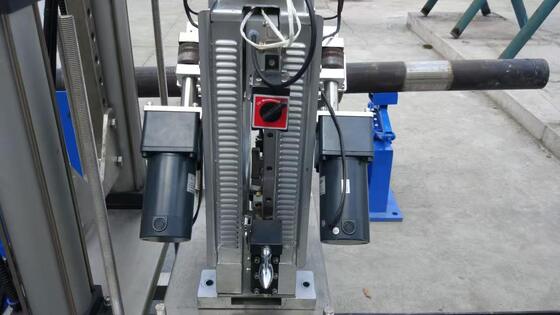

एचएमटीडी पोर्टेबल ड्रिल पाइप एमएफएल परीक्षण मशीन ऑन-साइट तेल क्षेत्र ड्रिल पाइप दोष निरीक्षण उपकरण

1  सामान्य परिचय

यदि उपयोग से पहले ड्रिल पाइप का परीक्षण नहीं किया जाता है, तो क्षति की डिग्री को समझ नहीं पाया जा सकता है, और गुणवत्ता की गारंटी नहीं दी जा सकती है। यह ड्रिलिंग प्रक्रिया के दौरान छिद्र, फ्रैक्चर और अन्य दुर्घटनाओं का कारण बन सकता है,ड्रिल पाइप की गैर-विनाशकारी परीक्षण तकनीक ड्रिल पाइप दोषों का पता लगाने के लिए एक व्यावहारिक और प्रभावी विधि है।यह समय पर ड्रिल पाइप जंग दोष का पता लगाने और नियंत्रण कर सकते हैंमेरे देश में तेल क्षेत्रों में प्रयुक्त डाउनहोल ड्रिल पाइपों के विनाशकारी परीक्षण को मजबूत करना। which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

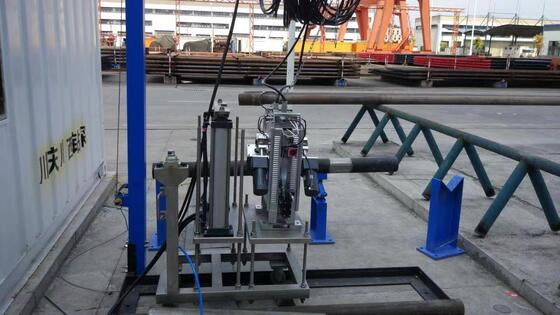

 विभिन्न विनिर्देशों के ड्रिल पाइपों के माइक्रो-ब्लाइंड क्षेत्र का पता लगाने के लिए, ड्रिल पाइप की गुणवत्ता और सुरक्षा की निगरानी के लिए एक मोबाइल फील्ड ड्रिल पाइप माइक्रो-ब्लाइंड क्षेत्र का पता लगाने की प्रणाली का उपयोग किया जाता है।प्रणाली में एक जांच उपकरण शामिल है, एक जांच ड्राइव डिवाइस, एक ड्रिल पाइप उठाने ट्रॉली, एक बिजली की आपूर्ति बॉक्स, एक कंप्यूटर, और एक कैप्चर कार्ड।ड्रिल पाइप निरीक्षण क्षेत्र में प्रवेश करने के बाद, पैदल लिफ्ट गाड़ी ड्रिल पाइप निरीक्षण रॉड शरीर पर जांच उपकरण डालता है, ड्रिल रॉड उठाता है, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test report. दोष का पता लगाने के पूरा होने के बाद, ट्रॉली नीचे चला जाता है, ड्रिल पाइप कम कर दिया जाता है, और ट्रॉली वापस ले जाता है ताकि जांच ड्रिल पाइप से दूर स्लाइड करने के लिए अनुमति दे. पता लगाया क्षेत्र.इसकी विशेषताएं कॉम्पैक्ट संरचना है, छोटे आकार, हल्के वजन, स्थानांतरित करने और इकट्ठा करने में आसान, पता लगाने के लिए छोटी जगह, कारखाने के अंदर और बाहर दोनों का उपयोग किया जा सकता है, सरल और मानकीकृत पता लगाने की प्रक्रिया, तेजी से पता लगाने की गति,और छोटे का पता लगाने अंधा क्षेत्रइसमें न केवल बड़े पैमाने पर स्थिर परीक्षण उपकरण की गति और दक्षता है, बल्कि इसमें अल्ट्रासाउंड जैसे छोटे पैमाने पर परीक्षण उपकरण की गतिशीलता और लचीलापन भी है।यह वर्तमान ड्रिल पाइप का पता लगाने के उपकरण के बड़े पता लगाने अंधे क्षेत्रों की समस्याओं को हल करता है, उपकरण की बड़ी मात्रा, उच्च कीमत, कठिन रखरखाव, स्थानांतरित करने और इकट्ठा करने में कठिनाई, उपयोग के समय बड़ी जगह और विशेष कार्यशालाओं की आवश्यकता, बड़े डिटेक्शन अंधे क्षेत्रों,और भारी श्रम तीव्रता. देश में खाई भरने के लिए इंतजार करने की समस्या

2.प्रणाली की संरचना

दोष का पता लगाने प्रणाली मुख्य रूप से तीन भागों से बना हैः एक मोबाइल पता लगाने जांच, एक मोबाइल कंसोल और एक कंप्यूटर संकेत प्रसंस्करण प्रणाली

3प्रणाली का पता लगाने का सिद्धांत

चुंबकीय प्रवाह रिसाव का पता लगाने की विधि वर्तमान में ट्यूबलर फेरोमैग्नेटिक सामग्री के लिए सबसे विश्वसनीय पता लगाने की विधि के रूप में मान्यता प्राप्त है। इसकी मुख्य विशेषताएं तेजी से पता लगाने की गति हैं,अच्छा पता लगाने प्रभाव, सरल संचालन, मजबूत विरोधी हस्तक्षेप, और प्रदूषण क्षमता, और यह विभिन्न चुंबकीय प्रवाहकीय घटकों के दोष का पता लगाने में प्राप्त किया गया है।

यह प्रणाली ड्रिल पाइपों में दोषों (क्रैक, छेद, पहनने आदि) का पता लगाने के लिए चुंबकीय प्रवाह रिसाव का पता लगाने (एमएफएल) के सिद्धांत का उपयोग करती है।एमएफएल पद्धति के पता लगाने का मूल सिद्धांत फेरोमैग्नेटिक सामग्री की उच्च पारगम्यता पर आधारित हैपता लगाने का सिद्धांत नीचे चित्र (1) में दिखाया गया है। जंग या बाहरी बल के कारण होने वाले दोष पर ड्रिल पाइप की पारगम्यता ड्रिल पाइप की तुलना में बहुत कम है।यह एक बाहरी चुंबकीय क्षेत्र की क्रिया के तहत चुंबकीय हैजब ड्रिल पाइप में कोई दोष नहीं होता है, तो अधिकांश चुंबकीय प्रवाह (चुंबकीय क्षेत्र रेखाओं के रूप में सारित) ड्रिल पाइप के माध्यम से गुजरता है, इस समय,चुंबकीय प्रवाह (चुंबकीय क्षेत्र की रेखाओं के रूप में सार) समान रूप से वितरित हैजब ड्रिल पाइप में दोष होता है, तो चुंबकीय प्रवाह (चुंबकीय क्षेत्र की रेखाएं) झुक जाती हैं और चुंबकीय प्रवाह (चुंबकीय क्षेत्र) का एक हिस्सा ड्रिल पाइप की सतह से बाहर निकल जाता है।चुंबकीय संवेदनशील घटकों का उपयोग पता लगाने के लिए किया जाता हैइन चुंबकीय क्षेत्रों के विकृत होने से चुंबकीय रूप से प्रवाहकीय घटकों जैसे पाइप रॉड में दोषों के बारे में जानकारी प्राप्त की जा सकती है।
