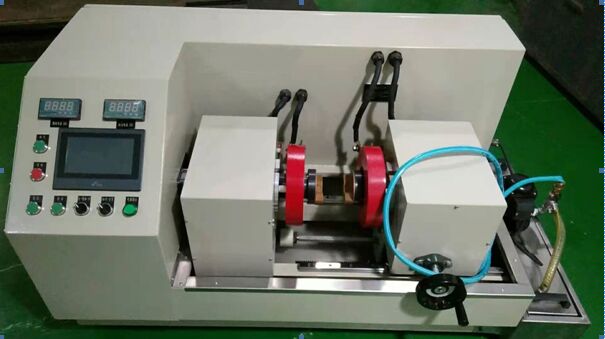

प्रशिक्षण प्रयोजनों के लिए उच्च परिशुद्धता चुंबकीय कण दोष डिटेक्टर

प्रशिक्षण प्रयोजनों के लिए उच्च परिशुद्धता चुंबकीय कण दोष डिटेक्टर

1उपकरण घटक का वर्णन

1.1विद्युत नियंत्रण कैबिनेट (1)

  स्वतंत्र विद्युत नियंत्रण कैबिनेट, सभी विद्युत कार्यकारी घटकों इस नियंत्रण कैबिनेट में स्थापित कर रहे हैं,और विद्युत नियंत्रण कैबिनेट एक हवा फ़िल्टरिंग और परिसंचारी गर्मी अपव्यय डिवाइस से सुसज्जित हैउच्च गुणवत्ता वाले इस्पात से वेल्डेड;

एक 220V 50HZ स्प्रे पंप एक जलरोधक ढक्कन के साथ और काले प्रकाश दीपक की एक बिजली उत्पादन के साथ पीछे स्थापित कर रहे हैं;

सर्किट ब्रेकर, संपर्कक, नियंत्रण घटक, ट्रांसफार्मर, रेक्टिफायर, ट्रिगर, ऊर्जा आदि सभी इस कैबिनेट में स्थापित हैं;

1.2नियंत्रण कक्ष (2)

पैनल के सामने सेटिंग और डिस्प्ले के लिए टच स्क्रीन, एसी डिजिटल एम्पमीटर और आपातकालीन स्टॉप बटन के साथ डिज़ाइन किया गया है।

स्विच और कार्य सेटिंग्स सभी इस क्षेत्र में डिज़ाइन किए गए हैं।

1.3इलेक्ट्रोड फिक्सिंग बॉक्स (3)

फिक्स्ड इलेक्ट्रोड बॉक्स 10 मिमी उच्च गुणवत्ता वाले स्टील प्लेट से वेल्डेड है, और सामने और पीछे के दो दरवाजे अलग किए जा सकते हैं।

1.4इलेक्ट्रोड चलती बॉक्स (5)

इलेक्ट्रोड चलती बॉक्स किसी भी स्थिति में बंद किया जा सकता है, clamping दूरी को समायोजित करने के लिए प्रयोग किया जाता है, और एक पार्किंग लॉक समारोह है;

1.5चुंबकीय निलंबन हलचल और छिड़काव प्रणाली (6)

उपकरण को एक अलग चुंबकीय निलंबन टैंक के साथ नीचे एक वी के आकार की संरचना के साथ और ऊपरी भाग पर स्थापित एक घुमावदार स्प्रे इलेक्ट्रिक पंप के साथ डिज़ाइन किया गया है।यह भाग एक नली के साथ संपू टैंक से जुड़ा हुआ है, और एक मैनुअल स्प्रे बंदूक टंकी के सामने की तरफ स्थापित है।

प्रणाली में मजबूत हलचल होती है, वी-आकार की संरचना यह सुनिश्चित करती है कि चुंबकीय पाउडर को झड़ना आसान न हो, और स्प्रे दबाव समायोज्य हो;

क्षमता 20L है;

1.7चुंबकत्व और चुंबकत्व उन्मूलन बिजली आपूर्ति प्रणाली:

उपकरण एसी चुंबकीयकरण विधि को अपनाता है, जो स्वतंत्र चुंबकीयकरण बिजली आपूर्ति के दो सेट है। दो मुख्य ट्रांसफार्मर क्रमशः चुंबकीयकरण धारा प्रदान करते हैं।नियंत्रणीय मॉड्यूल कनवर्टर प्रौद्योगिकी सर्किट के वर्तमान को नियंत्रित करने के लिए प्रयोग किया जाता है, और अलग वोल्टेज इलेक्ट्रोड और कॉइल के लिए भेजा जाता है। आकार लगातार समायोज्य है और संबंधित उपकरण संकेत सेट है। वर्तमान पूर्व निर्धारित किया जा सकता है,और अलार्म अलार्म किया जाएगा जब पूर्व निर्धारित करंट अपर्याप्त है या गलत पता लगाने और चूक पता लगाने को रोकने के लिए अधिक है, और यह सुनिश्चित करें कि वर्कपीस निर्दिष्ट चुंबकत्व तीव्रता प्राप्त करता है। स्थिर अवशिष्ट चुंबकत्व बनाए रखने के लिए पावर ऑफ चरण नियंत्रण समारोह के साथ एसी,जो अवशिष्ट चुंबकत्व दोष का पता लगाने के लिए इस्तेमाल किया जा सकता है.

AC attenuation method demagnetization function के साथ।

वर्तमान पथ की सामग्रीः सभी लाल तांबे की छड़ें या तांबे के तार।

1.8विद्युत नियंत्रण प्रणाली:

1) विद्युत नियंत्रण प्रणाली को OMRON पीएलसी द्वारा नियंत्रित किया जाता है, जिसमें नियंत्रणीय मॉड्यूल और उनके सुरक्षा उपकरण, वर्तमान समायोजन ट्रिगर डिवाइस, एम्पेटर,नियंत्रण बटन और संकेत दीपक, सिलेंडर, ट्रिपल, सोलेनोइड वाल्व, दबाव विनियमन वाल्व, वायु स्विच, मध्यवर्ती रिले, नियंत्रण उपकरण जैसे कि एसी संपर्कक। अधिभार संरक्षण के साथ मुख्य पावर सर्किट ब्रेकर।

2) मानव-मशीन इंटरफेस नियंत्रण प्रणालीः

कंप्यूटर (मानव-मशीन इंटरफेस सिस्टम) चुंबकत्व वर्तमान, चुंबकत्व समय, चुंबकत्व आदि को नियंत्रित करता है, जो पता लगाने की सटीकता में काफी सुधार करता है,और स्वचालित रूप से चुंबकीयकरण के चरण-दर-चरण ऑपरेशन को पूरा कर सकते हैं, चुंबकत्व वर्तमान पूर्व चयन, और ट्रैकिंग.

टच स्क्रीन प्रोग्रामेबल डिस्प्ले सीधे सिस्टम के प्रमुख मापदंडों को प्रदर्शित करने के लिए एक एडाप्टर के माध्यम से पीएलसी प्रोग्रामेबल नियंत्रक के साथ संवाद करता है।और पैरामीटर प्राधिकरण के भीतर समायोजित किया जा सकता है. स्क्रीन डिजाइनः होमपेज-कंपनी का नाम. कोई भी स्पर्श मुख्य स्क्रीन में प्रवेश कर सकते हैं-"मुख्य मेनू", "कार्य पृष्ठ", "अलार्म रिकॉर्ड", "सावधानता", "वर्तमान तरंग आकार",स्वचालित रूप से संबंधित स्क्रीन पर स्विच करने के लिए प्रत्येक कार्य कुंजी को स्पर्श करें, और विभिन्न विशिष्ट वर्कपीस के प्रक्रिया मापदंडों को संग्रहीत किया जा सकता है।

चुंबकीय करंट पूर्व निर्धारित किया जा सकता है, और स्वचालित ट्रैकिंग सर्किट टच स्क्रीन प्रोग्रामेबल डिस्प्ले सिस्टम के माध्यम से बनाया जाता है,और पूर्वनिर्धारित मूल्य और वास्तविक पारित कर रहे वर्तमान मूल्य के बीच त्रुटि है≤±तीन प्रतिशत।

प्रणाली में दोष स्व-निदान समारोह है. ओवर करंट, अंडर करंट, असामान्य वायु दबाव, मुख्य सर्किट के अत्यधिक तापमान वृद्धि, ध्वनि और प्रकाश अलार्म और स्वचालित रूप से काम करना बंद.

3) उपकरण के खोल को विश्वसनीय रूप से ग्राउंड किया जाता है, और पूरी मशीन का इन्सुलेशन प्रतिरोध≥2Mओ.

4) उपकरण में पूर्ण सुरक्षा सुरक्षा और इंटरलॉकिंग और अलार्म कार्य हैं।

5) विद्युत आरेख, वायरिंग आरेख और उपकरण के वास्तविक सर्किट को पूरी तरह से संगत होना चाहिए।

6) पीएलसी संपर्क संपर्क की सुरक्षा के लिए एक मध्यवर्ती रिले से सुसज्जित है।

7) प्रत्येक विद्युत घटक के तारों को तार संख्या से चिह्नित किया जाना आवश्यक है और प्रत्येक घटक के बीच के तारों को तार स्लॉट बोर्ड के साथ प्रदान किया जाता है।

2मुख्य तकनीकी मापदंड (नोटः HWDC आधा तरंग DC के लिए संक्षिप्त नाम है)

*एसी चुंबकीय करंटः

  परिधि 0-500A निरंतर समायोज्य, बिजली बंद चरण नियंत्रण के साथ

  ऊर्ध्वाधर 0--1000A (1000A*6T=6000AT) निरंतर समायोज्य, पावर-आउट चरण नियंत्रण के साथ

*नियंत्रण पद्धति: पूर्व चयन और स्वचालित मुआवजा

*मुआवजा ताज़ा दरः 0.02 एस/समय

*अस्थायी भार दरः≥25%, निरंतर 7*24 घंटे काम के लिए उपयुक्त

*डिमैग्नेटाइजेशन प्रभावः अल्ट्रा-लो-फ्रीक्वेंसी डीसी कम्यूटेशन एट्यूनेशन डिमैग्नेटाइजेशन, रिमेनेन्स≤0.2MT, समायोज्य demagnetization आवृत्ति

*चुंबकीयकरण विधि: परिधि चुंबकीयकरण और अनुदैर्ध्य चुंबकीयकरण, परिधि और अनुदैर्ध्य मिश्रित चुंबकीयकरण

*साप्ताहिक अनुदैर्ध्य धारा त्रुटि दरः≤±3%

*स्ट्रोकः 0-200 मिमी

*कोइल का आंतरिक व्यासः 100 मिमी

* बिजली की आपूर्तिः AC380V±10% 50HZ 40KVA (तत्काल 5S), तीन-चरण पांच तार प्रणाली।

*आकारः लंबाई 1400*चौड़ाई 600*ऊंचाई 750

*संवेदनशीलता: एक प्रकार (QQI) संवेदनशीलता परीक्षण टुकड़ा (30/100) पूर्ण सर्कल और क्रॉस स्पष्ट रूप से प्रदर्शित किया जा सकता है।

*चीन लोक गणराज्य के विमानन उद्योग मानक HB/Z72-1998 "चुंबकीय कण निरीक्षण"

*मशीनरी उद्योग मंत्रालय के "चुंबकीय कण दोष डिटेक्टर" के JB/T8290-2011 मानक और उद्योग HB/Z72-98 मानक को पूरा करें।

3. सहायक उपकरण
