उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | गीली क्षैतिज चुंबकीय कण निरीक्षण मशीन | उपयोग: | सतह के गैर-विनाशकारी परीक्षण के लिए उपयुक्त और फेरोमैग्नेटिक सामग्री से बने भागों की सतह के पास |
|---|---|---|---|
| आवेदन: | क्रैंकशाफ्ट, कनेक्टिंग रॉड, आधा शाफ्ट, स्टीयरिंग नक्कल, व्हील हब, गियर, बियरिन | कीवर्ड: | उच्च संवेदनशीलता गीली चुंबकीय बेंच |
| प्रमुखता देना: | गीला क्षैतिज चुंबकीय कण परीक्षक,HMP-6000 चुंबकीय निरीक्षण मशीन,वारंटी के साथ चुंबकीय कण परीक्षण उपकरण |
||

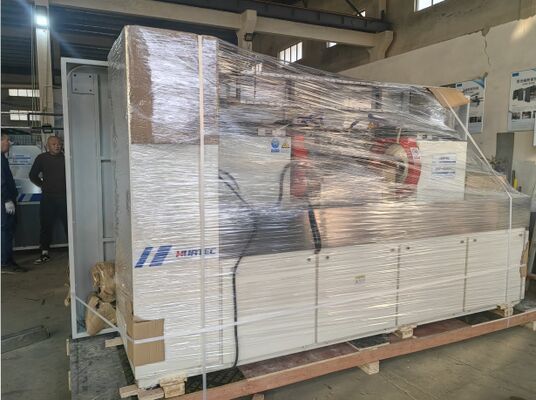

गीली क्षैतिज चुंबकीय कण निरीक्षण मशीन
एमपीआई मशीन गीला बेंच प्रकार एक मुख्य उपकरण है जिसका उपयोग औद्योगिक गैर-विनाशकारी परीक्षण (एनडीटी) में फेरोमैग्नेटिक सामग्री में सतह और निकट सतह दोषों के बैच पता लगाने के लिए किया जाता है।इसकी उच्च पहचान दक्षता है, सहज परिणाम, और कई उद्योगों में गुणवत्ता नियंत्रण परिदृश्यों के लिए उपयुक्त है।
मुख्य उद्देश्य
फेरोमैग्नेटिक सामग्री (स्टील, लोहा, निकल, कोबाल्ट मिश्र धातु) की सतह और निकट सतह दोषों का पता लगाना, जैसे दरारें, गुना, समावेशन, छिद्र, प्रवेश की कमी आदि।
कारखाने गुणवत्ता निरीक्षण, सेवा में रखरखाव, और कच्चे माल, फोर्जिंग, कास्टिंग, मशीनीकृत भागों, और वेल्डेड भागों की मरम्मत सत्यापन के लिए प्रयोग किया जाता है।

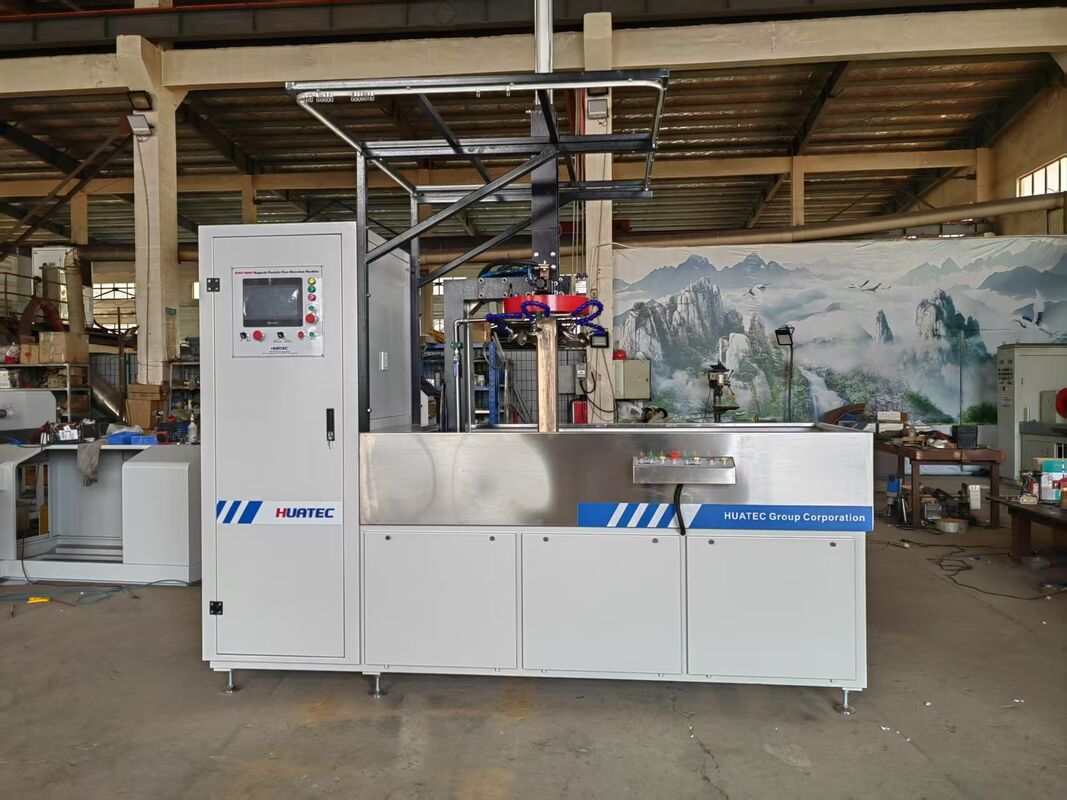

एचएमपी-6000 ट्रिपल-फेज फुल वेव एसी-डीसी फ्लोरोसेंट चुंबकीय कण डिटेक्टर एक प्रकार का स्थिर
एसी-डीसी बहु-कार्यात्मक अर्ध-स्वचालित गीला फ्लोरोसेंट चुंबकीय कणों का पता लगाने उपकरण। यह है
चुंबकत्व के सिद्धांत के आधार पर बनाया गया और मानक के अनुसार निर्मित
JB/T8290-2011 चुंबकीय कण दोष पता लगाने की मशीन की आवश्यकताएं।
यह मशीन गैर विनाशकारी परीक्षण के लिए उपयुक्त है
लौह चुम्बकीय सामग्री जैसे कि अंगूठी के आकार के घटक जैसे कि मशीनरी, ऑटोमोबाइल,
विमानन, आंतरिक दहन इंजन और रेलवे में यह बहुत सूक्ष्म दोषों का पता लगा सकता है जैसे दरारें।
भागों की सतह पर और निकट सतह पर डाली, फोर्जिंग, वेल्डिंग के कारण स्लैग और समावेशन,
खिंचाव, थकावट, पीसने और थकान।
| तीन चरण पूर्ण तरंग सीसी धारा | DC 0-6000A |
| एसी चुंबकीय करंट | एसी 0-6000 ए |
| चुंबकीयकरण का समय | 0.5-9.9 सेकंड समायोज्य (चुंबकिकीकरण समय डिजिटल डिस्प्ले), 0.1 सेकंड की सटीकता के साथ; |
| चुंबकीयकरण विधि | कुल मिलाकर 6 प्रकार के चुंबकीयकरण मोड, 1. परिधि DC एक दिशात्मक, 2. परिधिगत एसी एक दिशात्मक, 3. अनुदैर्ध्य डीसी एक दिशात्मक, 4. अनुदैर्ध्य एसी एक दिशात्मक, 5. अनुदैर्ध्य सी.सी. और परिधि ए.सी. का संयुक्त चुंबकत्व अनुदैर्ध्य एसी और परिधि डीसी |
| डीसी अल्ट्रा-लो-फ्रीक्वेंसी डीमैग्नेटाइजेशन करंट | डीसी 6000A-0, पूर्व चयनित वर्तमान, स्वचालित रूप से पूर्व-चयनित मान से शून्य तक कम हो जाता है; |
| एसी क्षीणन विमुद्रीकरण धारा | AC 6000A-0, पूर्व-चयनित करंट, स्वचालित रूप से कम हो जाता है पूर्व-चयनित मान से शून्य तक; |
| डीसी डीमैग्नेटाइजिंग वर्तमान आवृत्ति को पांच श्रेणियों में विभाजित किया गया है | 0.39Hz(5), 0.78Hz(4), 1.56Hz(3), 2.34Hz(2), 3.12Hz(1); |
| विमुद्रीकरण प्रभाव | demagnetization के बाद शेष ≤0.2mT; |
| पता लगाने की संवेदनशीलता | मानक एएस5282 परीक्षण ब्लॉक डीसी 3500A डीसी डिस्प्ले 9 छेद (जीजेबी 2028 के अनुरूप) और HB/Z72 मानकों); AC A- प्रकार No. 2 परीक्षण टुकड़ा स्पष्ट रूप से दिखाता है; |
| चुंबकत्व धारा स्विचिंग विधि | वायवीय चाकू स्विच स्विचिंग |
| चुंबकीय कॉइल | स्थिर प्रकार |
| क्लैंपिंग विधि | एक तरफ़ा फ्यूमैटिक क्लैंपिंग |
| विद्युत आपूर्ति | तीन चरण चार तार 380V 50Hz 250A. |
संचालन का सिद्धांत
यह मशीन एक छोटे औद्योगिक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और एक
इसके कोर के रूप में प्रोग्राम करने योग्य टच स्क्रीन (PT), जो सिस्टम के विभिन्न कार्यों को नियंत्रित करती है, जैसे कि
क्लैंपिंग, फिक्स्चर मूवमेंट, स्प्रेइंग मैग्नेटिक सस्पेंशन, मैग्नेटिज़ेशन, ढीला, वर्तमान दिशा 2
स्विचिंग, वर्तमान आकार समायोजन, आदि यह लोडिंग को छोड़कर सभी निरीक्षण प्रक्रियाओं को पूरा कर सकते हैं
और निर्दिष्ट कार्यक्रम के अनुसार अनलोडिंग और दोष अवलोकन, और संचालित किया जा सकता है
स्वचालित रूप से एक चक्र में या मैन्युअल रूप से एक चरण में।
काम के टुकड़े का चुंबकीयकरण एक दिशात्मक या मिश्रित चुंबकीयकरण मोड को अपनाता है, अर्थात
परिधि चुंबकत्व और अनुदैर्ध्य चुंबकत्व क्रमशः या चक्रित।
