उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | सतह खुरदरापन मशीन | नमूना: | एसआरटी-7150 |
|---|---|---|---|
| ऊर्जा की मांग: | लगभग 500 डब्ल्यू | एसी पावर: | 220V ± 10%, 50 हर्ट्ज |
| प्रमुखता देना: | 500W की सतह कठोरता परीक्षक,पोर्टेबल समोच्च ग्राफ प्रोफाइलोमीटर,एकात्मिक सतह असमानता मशीन |
||

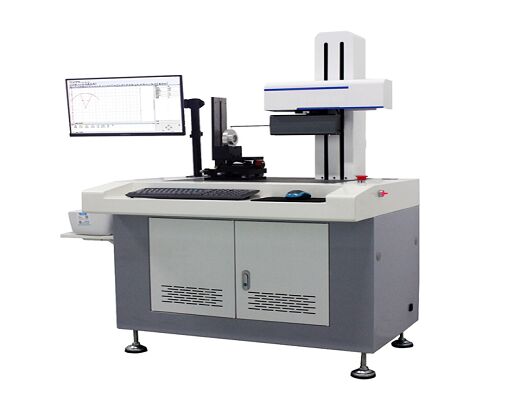

सतह खुरदरापन परीक्षण मशीन 500W कंटूर ग्राफ प्रोफाइलमीटर एकीकृत
1. उत्पाद का नाम: सतह खुरदरापन प्रोफाइलर एकीकृत मशीन
2. उत्पाद मॉडल: SRT-7150
4. मुख्य लाभ
दशकों से सटीक माप के लिए समर्पित!
ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, ज्ञान प्रबंधन प्रणाली प्रमाणन के माध्यम से;
राष्ट्रीय बौद्धिक संपदा लाभ उद्यम प्रमाणन;
यूरोपीय संघ CE प्रमाणन के निर्यात के माध्यम से;
l उत्पाद विविधीकरण: ग्राहक अनुकूलन का समर्थन करें;
5. उपकरण विवरण और माप सीमा:
SRT-7150 सतह खुरदरापन और कंटूर माप के लिए एक एकीकृत मापने वाली मशीन उपकरण है।
उच्च परिशुद्धता ग्रिड माप प्रणाली, उच्च परिशुद्धता पीसने वाली गाइड रेल, उच्च प्रदर्शन गैर-संपर्क रैखिक मोटर, उच्च प्रदर्शन खुरदरापन माप मॉड्यूल, उच्च प्रदर्शन कंप्यूटर नियंत्रण प्रणाली प्रौद्योगिकी और पूर्ण बहु-कार्यात्मक सॉफ्टवेयर का उपयोग करके विभिन्न वर्कपीस के सतह खुरदरापन और प्रोफाइल को मापा और विश्लेषण किया जाता है।
यह उपकरण विभिन्न यांत्रिक भागों के विभिन्न मापदंडों को माप सकता है, जैसे कि प्लेन लाइन और क्रॉस सेक्शन प्रोफाइल पैरामीटर, सतह तरंग पैरामीटर, खुरदरापन पैरामीटर और इसी तरह।
यह सीधेपन, झुकाव, कोण प्रसंस्करण, वृत्त प्रसंस्करण (सीधी रेखा से स्पर्शरेखा तक की दूरी, वृत्त केंद्र से वृत्त केंद्र तक की दूरी, चाप की त्रिज्या, चौराहे बिंदु से वृत्त केंद्र तक की दूरी, वृत्त केंद्र से सीधी रेखा तक की दूरी), बिंदु रेखा प्रसंस्करण (चौराहे बिंदु से सीधी रेखा तक की दूरी, चौराहे बिंदु से वृत्त केंद्र तक की दूरी, दो सीधी रेखाओं का चौराहा, चौराहे बिंदु से चौराहे बिंदु तक की दूरी), लॉगरिदमिक वक्र, नाली की चौड़ाई, नाली की गहराई, नाली के किनारे की दूरी, नाली के केंद्र की दूरी, झुकाव, क्षैतिज दूरी, ऊर्ध्वाधर दूरी और अन्य आकार मापदंडों को माप सकता है।
यह बियरिंग उद्योग, यांत्रिक प्रसंस्करण, ऑटोमोबाइल, मोटरसाइकिल, सटीक हार्डवेयर, सटीक उपकरण, मोल्ड, उपकरण, ऑप्टिकल घटकों और अन्य उद्योगों के लिए उपयुक्त है।
6. अनुप्रयोग मामले:
पिस्टन सटीक स्प्रिंग
(1) उच्च परिशुद्धता, उच्च स्थिरता, उच्च दोहराव, लंबा सेवा जीवन;
1) अग्रणी उच्च-परिशुद्धता ग्रिड माप प्रणाली और उच्च-परिशुद्धता अधिष्ठापन माप प्रणाली का चयन किया जाता है, और माप सटीकता बहुत अधिक होती है।
2) उच्च परिशुद्धता पीसने वाली गाइड रेल प्रणाली का स्वतंत्र अनुसंधान और विकास, गाइड रेल सामग्री घर्षण प्रतिरोध अच्छा है, सिस्टम स्थिर और विश्वसनीय काम सुनिश्चित करता है;
3) उच्च प्रदर्शन रैखिक मोटर ड्राइव प्रणाली उच्च माप स्थिरता और अच्छी दोहराव सुनिश्चित करती है।
4) मापने वाली तालिका Y दिशा, क्षैतिज दिशा, क्षैतिज क्षेत्र दिशा और विभिन्न कोणों को समायोजित कर सकती है, और विभिन्न कोणों को समायोजित कर सकती है, जो उपयोगकर्ता माप आवश्यकताओं के लिए बहुत सुविधाजनक है।
(2) बुद्धिमान सॉफ्टवेयर प्रणाली:
उपकरण संचालन इंटरफ़ेस अनुकूल है, ऑपरेटर आसानी से उपकरण संचालन में महारत हासिल कर सकता है, और उपयोग बहुत सरल है।
1 ) कंपनी द्वारा कई वर्षों से संचित व्यावहारिक माप सॉफ्टवेयर डिजाइन अनुभव ग्राहकों को एक सरल, व्यावहारिक और तेज संचालन अनुभव प्रदान करता है;
2 ) शक्तिशाली, डेटा का स्वचालित प्रसंस्करण, विभिन्न प्रारूपों की रिपोर्ट प्रिंट करना, स्वचालित प्रदर्शन, प्रिंट, सहेजें, माप रिकॉर्ड क्वेरी करें; डेटा को सत्यापन संचालन समय पर कब्जा किए बिना केंद्रीय रूप से संग्रहीत या मुद्रित किया जा सकता है।
3 ) माप सीमा विस्तृत है, जो लगभग सभी प्रकार के वर्कपीस कंटूर माप के विशेष माप कार्य को पूरा कर सकती है, जिसमें विशेष वर्कपीस स्क्रू, बियरिंग, थ्रेड आदि शामिल हैं।
4 ) मापा गया अनुभाग मूल्यांकन के लिए स्वचालित रूप से और मैन्युअल रूप से चुना जा सकता है, और ग्राहक की आवश्यकताओं के अनुसार सॉफ्टवेयर फ़ंक्शन को अनुकूलित किया जा सकता है;
5 ) कंप्यूटर बड़ी क्षमता डेटाबेस भंडारण का उपयोग करके, सभी सत्यापन परिणामों को रिकॉर्ड कर सकता है।
8. उपयोग के लिए पर्यावरणीय आवश्यकताएं:
1) बिजली की मांग: लगभग 500W
2) एसी पावर: 220V ± 10%, 50Hz
3) पर्यावरणीय आवश्यकताएं: तापमान - 10 ~ 30 डिग्री सेल्सियस;
4) सापेक्ष आर्द्रता:< 85%
5) स्थापना स्थल पर कोई स्पष्ट कंपन स्रोत नहीं होना चाहिए
6) व्यक्तिगत ग्राउंड तार
7) कमरे के आसपास कोई धूल, कंपन, शोर, हवा का प्रवाह, संक्षारक गैस और मजबूत चुंबकीय क्षेत्र नहीं होना चाहिए जो माप को प्रभावित कर सकता है। अधिकतम ग्राउंड कंपन RMS:50HZ 5.0μm/s
9. तकनीकी पैरामीटर:
| परियोजना मॉडल | SRT-7150 | |
|
X अक्ष स्लाइडिंग रैखिक गाइड रेल |
गति सटीकता | ≤0.5μm /80mm |
|
X-अक्ष स्थिति ग्रिड शासक |
रिज़ॉल्यूशन |
0.1μm
|
| उत्पादन का स्थान | चीन | |
| डेटा सेंसर | रिज़ॉल्यूशन | 0.02μm |
| उत्पादन का स्थान | विदेश से आयातित | |
| सिस्टम रिज़ॉल्यूशन | 65536:1 | |
| रैखिक सटीकता | ≤±(1.5+|0.2H|)μm | |
| वृत्ताकार चाप | ≤±(2＋R/8)μm | |
| कोण | ≤±2′ | |
| सीधेपन | ≤0.8μm/100mm | |
| खुरदरापन माप | ||
| माप सीमा | X-अक्ष | Ra:0.01 - 10μm |
| Z1-अक्ष | ±500μm | |
| मूल्यांकन पैरामीटर |
खुरदरापन मूल्यांकन पैरामीटर: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr, Rdq और Rmr(c); लहर डिग्री मूल्यांकन पैरामीटर: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr और Wmr(c); मूल कंटूर मूल्यांकन पैरामीटर: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr और Pmr(c) |
|
| नमूना लंबाई-L | 0.08, 0.25, 0.8, 2.5, 8 (मिमी); | |
| मूल्यांकन लंबाई | GB / T10610-2009 मानक कार्यान्वयन के अनुसार | |
| संकेत त्रुटि | ±5% | |
| संकेत की दोहराव | 2% | |
| प्रोफाइल माप | ||
| माप सीमा | X-अक्ष | ≤150mm |
| Z-अक्ष | ≤300mm (उपयोगकर्ता की जरूरतों के अनुसार समायोजित किया जा सकता है) | |
| Z1 | ≤40mm | |
| टेबल की गति | 0.05-0.8mm/s (चार गियर, स्वचालित गति विनियमन) | |
| कार्य वातावरण |
कार्य तापमान: 10℃-30℃ (सामान्य तापमान) आर्द्रता 20-80% आरएच कोई स्पष्ट कंपन स्रोत नहीं |
|
| आवश्यक बिजली की आपूर्ति | 220V 50Hz 0.5Kw व्यक्तिगत ग्राउंड तार | |
| उपकरण का आकार (लंबाई × चौड़ाई × ऊंचाई) | 980×740×1500 (मिमी) | |
| उपकरण का वजन | लगभग 120 किग्रा | |
नोट: उपरोक्त तकनीकी पैरामीटर उपयोगकर्ताओं की वास्तविक जरूरतों के अनुसार समायोजित किए जा सकते हैं। विभिन्न मुद्दों पर हमारे तकनीशियनों से परामर्श करने के लिए आपका स्वागत है।
6. उत्पाद मानक विन्यास:
|
भाग का नाम
|
परियोजना का नाम |
| यांत्रिक भाग | होस्ट उपकरण फ्रेम x1 |
| संगमरमर कार्य तालिका x1 | |
| सार्वभौमिक परिशुद्धता समायोजन तालिका x1 | |
| स्तंभ प्रणाली x1 | |
| क्षैतिज गाइड रेल गति उपकरण x1 | |
| विद्युत भाग | विद्युत नियंत्रण प्रणाली x1 |
| रैखिक ग्रिड x1 | |
| अधिष्ठापन सेंसर x1 | |
| कंप्यूटर x1 | |
| एचपी इंकजेट प्रिंटर x1 | |
| विशेष माप सॉफ्टवेयर x1 | |
|
मानक भाग
|
मानक आकार की गेंद x1 |
| उच्च मानक ब्लॉक x2 | |
| खुरदरापन उपकरण मानक ब्लॉक x1 | |
| सुई |
प्रोब और मापने वाली सुई (दो कुल्हाड़ी के आकार के, दो नुकीले) x4 |
| अन्य | मानक टूलबॉक्स x1 |
