एक्स-रे डिजिटल इमेजिंग क्रॉलिंग निरीक्षण प्रणाली

एक्स-रे डिजिटल इमेजिंग क्रॉलिंग इंस्पेक्शन सिस्टम

1.0 उपकरण निर्माता: HUATEC समूह निगम

2.0 उपकरण का नामः एक्स-रे डिजिटल इमेजिंग निरीक्षण प्रणाली HXPC-DR02

3.0 विनिर्देश मॉडल:एचएक्सपीसी-डीआर02

4.0 छवि प्रसारण विधि: वायरलेस प्रसारण

5.0 लागू पाइप व्यासः φ510 - φ1219mm (ट्रैक का चयन उपयोगकर्ता की आवश्यकताओं के अनुसार किया जा सकता है)

6.0 मुख्य घटक विनिर्देश उपकरण का विन्यास

6.1 छवि अधिग्रहण यंत्र:

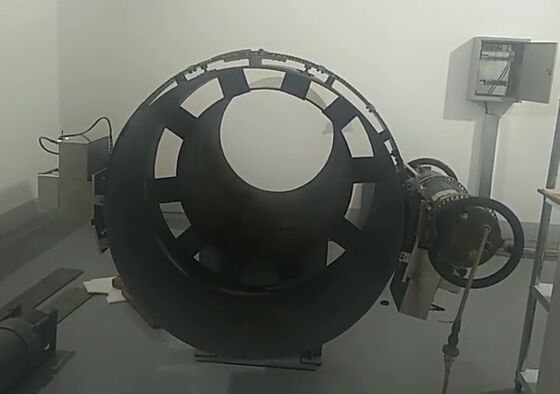

पाइपलाइन बाहरी दीवार रेंगने वाला वाहन (छवि अधिग्रहण बोर्ड ले जाने वाला)

ब्रांडः HUATEC

मॉडलः एचएक्सपीसी-पीसी100

• बीडौ नेविगेशन पोजिशनिंग;
• 5जी दोहरे बैंड वायरलेस संचार प्रणाली, नियंत्रण दूरीः 100 मीटर (खुला क्षेत्र);एचएक्सपीसी-PC100
• चलने की गति:≥ 100mm/s;
• चलना मोड ट्रैक प्रकार को अपनाता है, वेल्ड सीम के संबंध में ऊर्ध्वाधर स्थिति सुनिश्चित करता हैः ± 1 मिमी, चलना दिशा में स्थिति सटीकताः ± 1 मिमी;
• उपयोगकर्ता की आवश्यकताओं के अनुसार विन्यास के बाद यह केंद्र रेडियोग्राफी और दो दीवार एकल छवि डीआर का पता लगाने के लिए आवश्यकताओं को पूरा कर सकते हैंपाइप से लेकर φ510 से φ1219 मिमी तक;
• सुविधाजनक स्थापना और विघटन के लिए एक त्वरित क्लैंपिंग तंत्र स्थापित किया गया है;
• एक फोटोइलेक्ट्रिक सेंसर सुरक्षा प्रणाली (घटापे, संकेत हानि, मोटर या चालक क्षति का पता लगाने के लिए) प्रदान की जाती है;
• 36V एकीकृत कम तापमान वाली लिथियम बैटरी बिजली की आपूर्ति (चार्जर के साथ संगत), आसानी से बदलने योग्य और -40°C पर सामान्य रूप से काम कर सकती है।
• कार्य समय: 8 घंटे से अधिक;
• बैटरी स्तर की निगरानी, सिग्नल हानि प्रणाली स्व-लॉकिंग;
• बिजली की खपतः ≤ 150W;
• दो मोटर्स ऑपरेशन को सुचारू रूप से चलाते हैं।
•

6.2 बाहरी दीवार क्रॉलर (एक्स-रे मशीन ले जाने वाला)

उपकरण का ब्रांडः HUATEC

मॉडल: एचएक्सपीसी-पीसी110

• चलने की गतिः ≥100mm/s
• कनेक्शन प्राप्त करने के लिए सहायक केबल के माध्यम से HXPC-PC100 (पाइप बाहरी दीवार क्रॉलर) से कनेक्ट करें;
• पैदल चलने वाले मोड में एक ट्रैक प्रणाली को अपनाया जाता है, जो वेल्ड सीम के सापेक्ष ऊर्ध्वाधर स्थिति सुनिश्चित करता हैः ±1 मिमी, और पैदल दिशा में स्थिति की सटीकताः ±1 मिमी;
• यह दो दीवार वाले एकल-छवि पता लगाने की आवश्यकताओं को पूरा कर सकता है - एक 300kv उच्च आवृत्ति दिशात्मक एक्स-रे दोष डिटेक्टर का समर्थन करने में सक्षम;
• सुविधाजनक स्थापना और विघटन के लिए एक त्वरित क्लैंपिंग तंत्र स्थापित किया गया है;
• दोहरी मोटर्स काम को सुचारू रूप से चलाते हैं।
• एक फोटोइलेक्ट्रिक सेंसर सुरक्षा प्रणाली (घटापे की रोकथाम, सिग्नल हानि, मोटर या चालक क्षति का पता लगाने के लिए) प्रदान की जाती है;
• कार्य समयः 8 घंटे से अधिक;
• बिजली की खपतः ≤ 150W;

* यह दो दीवार वाली एकल छवि वाली डीआर रेडियोग्राफी निरीक्षण कार्य को पूरा करने के लिए बाहरी दीवार चढ़ाई वाहन (छवि अधिग्रहण बोर्ड) के साथ सिंक्रनाइज़ करता है।

6.3 फ्लैट पैनल डिटेक्टर ब्रांडः HUATEC

मॉडलः HUATEC 750i

• सेंसर: अनाकार सिलिकॉन;
• स्किन्टिलेटर: सीएसआई (सीधे से उगाए गए कैडमियम सल्फाइड);
• पिक्सेल आकारः 120 μm;
• इमेजिंग क्षेत्रः 244 मिमी × 307 मिमी
• पिक्सेल मैट्रिक्सः 1280 × 1024 (2 × 2);
• ए/डी रूपांतरणः 16 बिट;
• फ्रेम दरः 1.7 एफपीएस (1×1);
• ऊर्जा सीमाः 40-320 केवी;
• विकिरण सहिष्णुताः ≥ 1 एमआरएड;
• एक्सपोजर नियंत्रण: आंतरिक ट्रिगर/बाहरी ट्रिगर;
• संचार इंटरफ़ेसः गीगाबिट ईथरनेट;
• ऑपरेटिंग तापमान सीमाः 0°C से 40°C;
• ऑपरेटिंग आर्द्रता सीमा (गैर-संक्षेपण): 10% - 90% आरएच;
• भंडारण तापमान सीमाः -20°C - 55°C;
• प्रपत्र का आकारः 344 × 286 × 20;
• वजनः 8 किलोग्राम
• इनपुट पावर सप्लाईः 100-240 V 50/60 Hz AC;
• आवेदनः वेल्डिंग निरीक्षण, कास्टिंग निरीक्षण।

6.4 केंद्रीय रूटर

मॉडल: ASUS XD4

• वायरलेस प्रोटोकॉलः वाई-फाई 6;
• मुख्य वाईफ़ाई संचरण मोडः वितरित संचरण;
• समर्थित विशेषताएंः IPv6 संचार, मेष;
• वायरलेस गतिः 1800M;
• आवृत्ति बैंडः 2.4GHz, 5.8GHz डुअल बैंड वाई-फाई;
• लैन आउटपुट पोर्टः गीगाबिट ईथरनेट पोर्ट;
• WAN इनपुट पोर्टः गीगाबिट ईथरनेट पोर्ट;
• जीपीएस मॉड्यूलः जीपीएस सिग्नल अधिग्रहण - बीडू, जीपीएस, ग्लोनास, गैलीलियो;

7.0 प्रसंस्करण सॉफ्टवेयर

सॉफ्टवेयर ब्रांडः HUATEC

सॉफ्टवेयर संस्करण: Ver 20.21.10.16

इसमें एक क्लिक का पता लगाने का कार्य है। ऑपरेटर पाइप व्यास, दीवार मोटाई, वेल्ड संख्या, फ्लैंज, मुआवजा, रेडियोग्राफिक विधि, उपकरण आंदोलन दिशा, प्रभावी क्षेत्र का चयन करता है,और बीडौ निर्देशांक (जैसे टोक्यो), उत्तरी अक्षांश) सॉफ्टवेयर डेटाबेस में निरीक्षण पाइपलाइन के पूर्व निर्धारित मापदंडों के आधार पर।

प्रासंगिक मापदंडों का चयन किया जा सकता है (एक बार चयनित होने के बाद, वे छवि पर मुद्रित हो जाएंगे और उन्हें बदला नहीं जा सकता है) ।प्रणाली स्वचालित रूप से पूर्व निर्धारित मापदंडों के आधार पर इस पाइप के पूरे वेल्ड सीम का पता लगाने के लिए आवश्यक फ्रेम की संख्या की गणना करता है और उन्हें स्टोरइस सॉफ्टवेयर में मानव हस्तक्षेप कार्य है, जो एक्सपोजर समय, फ्रेम की संख्या आदि को समायोजित करने की अनुमति देता है, और पैरामीटर सेटिंग्स के अनुसार फ्रेम की संख्या को समायोजित किया जा सकता है।

• सटीक बीडू पोजिशनिंग (जीपीएस, ग्लोनास और गैलीलियो के साथ संगत), छवि पर निर्देशांक मापदंडों (टोक्यो, उत्तरी अक्षांश) को प्रिंट करना;

• इनपुट पाइप व्यास के आकार के आधार पर स्वचालित रूप से नमूने की संख्या की गणना करें, पर्याप्त ओवरहॉन्ग मार्जिन छोड़ दें, और चूक से बचें;
• एकत्रित छवियों को भंडारण के लिए साइट पर "कार्यस्थलों" में वायरलेस रूप से प्रेषित करें;
• निरीक्षण से पहले ऑपरेटर खिड़की की चौड़ाई और खिड़की की स्थिति को पूर्व निर्धारित कर सकता है ताकि एकत्रित छवियों की चमक और विपरीतता समान हो सके।और संग्रह पूरा होने के बाद सीधे मूल्यांकन के साथ आगे बढ़ सकते हैं;
• इसमें सकारात्मक और नकारात्मक छवि फ्लिपिंग, छवि फ्लिपिंग और रोटेशन, छवि आवर्धन, छवि अंतर के किनारे में वृद्धि, मूल छवि का स्थानीय आवर्धन/पुनर्स्थापन है।पाठ और संख्यात्मक टिप्पणी, छवि चिह्न;
• इसमें शासक खंड माप है;
• दोष माप (बिंदु, रेखा, कोण, आदि ज्यामितीय माप) और दोष चिह्नित करने का कार्य है;
• इसमें MFT दोहरी फिलामेंट इमेज क्वालिटी मीटर (स्थानिक रिज़ॉल्यूशन) स्वचालित माप और गणना कार्य है;
• इसमें ग्रे मान का वास्तविक समय प्रदर्शन, स्वचालित गणना और औसत मान फ़ंक्शन का प्रदर्शन होता है।
• इसमें सिग्नल-टू-शोर रेश्यो (SNR) माप और गणना कार्य सामान्य है;
• वेल्ड सीम इमेज सिलाई फंक्शन है;
• छवि DICONDE प्रारूप में है और अन्य सामान्य प्रारूपों जैसे JPG, आदि में परिवर्तित की जा सकती है, और कई छवि भंडारण प्रारूपों जैसे JPG, BMP, GIF, PNG, आदि का समर्थन करती है;
• रिले रूटिंग से सुसज्जित है।

8.0 कार्यस्थल

छवि अधिग्रहण और विश्लेषण कार्य स्टेशन के तकनीकी मापदंडः उपकरण मॉडलः HP Z99

उपकरण का ब्रांडः एचपी

• आधिकारिक विंडोज 10 ऑपरेटिंग सिस्टम पोर्टेबल वर्कस्टेशन
• स्क्रीन का आकारः 15.0 इंच;
• 11वीं पीढ़ी का इंटेल कोर i7-11800H प्रोसेसर (8 कोर, 16 थ्रेड), 2.3GHz आधार आवृत्ति;
• रैम: 16 से 32 जीबी (DDR4 2666MHZ);
• SATA हार्ड ड्राइवः 1TB (M.2 इंटरफ़ेस मात्रा 1);
• ग्राफिक्स कार्ड: समर्पित ग्राफिक्स कार्ड 4G GDDR5 128बिट;
• उत्पाद का आकारः लंबाई 359mm; चौड़ाई 236mm; ऊंचाई 23mm
• वजनः 2.3 किलोग्राम
• पोर्टः ऑडियो इंटरफेस, एचडीएमआई इंटरफेस, यूएसबी 3.0 इंटरफेस;
• सैद्धांतिक बैटरी जीवनः 2 से 5 घंटे, विशिष्ट समय उपयोग के वातावरण पर निर्भर करता है;
• बैटरी क्षमताः 52.5Wh;
• बैटरी सेल संख्याः 3 लिथियम आयन बैटरी;
• स्थानीय नेटवर्कः 10/100/1000Mbps;
• वायरलेस नेटवर्कः वाई-फाई 6 वायरलेस प्रोटोकॉल का समर्थन करता है;
• सील चेसिस डिजाइनः पी65 द्वारा प्रमाणित सुरक्षा स्तर, रेत, धूल और तरल पदार्थ के प्रवेश को रोक सकता है।

9.0 विकिरण स्रोत

उच्च आवृत्ति एक्स-रे दोष पता लगाने उपकरण (या एक अनुकूलन गामा-रे दोष पता लगाने मशीन) की स्थापना के लिए एक इंटरफ़ेस से लैस,विभिन्न विकिरण स्रोतों को आवश्यकताओं के अनुसार विन्यस्त किया जा सकता है.

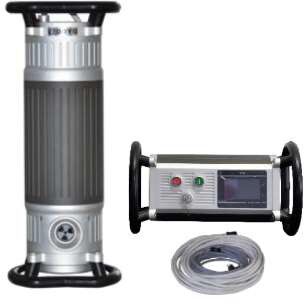

9.1 उपकरण का नामः पोर्टेबल उच्च आवृत्ति निरंतर वोल्टेज एक्स-रे निरीक्षण मशीन और नियंत्रण प्रणाली

मॉडल: XXG-H300GP

• परिचालन वातावरण का तापमानः -20°C से 50°C;
• परिचालन वातावरण आर्द्रताः ≤85%;
• इनपुट वोल्टेज रेंजः AC190v से AC265v;
• इनपुट वोल्टेज आवृत्ति सीमाः 50Hz से 60Hz;
• डिस्प्लेः चीनी मेनू डिस्प्ले के साथ टच एलसीडी स्क्रीन;
• एक्स-रे ट्यूबः धातु सिरेमिक ट्यूब;
• एक्स-रे ट्यूब बिजली आपूर्ति विधिः निरंतर वोल्टेज;
• एक्स-रे ट्यूब वोल्टेज समायोजन सीमाः 120 से 300kV;
• वोल्टेज समायोजन चरणः 1kv/चरण;
• एक्स-रे ट्यूब वर्तमानः 0.5 - 3.0mA;
• वर्तमान समायोजन चरणः 0.1mA/चरण;
• अधिकतम एक्सपोजर समय सेटिंगः 0.1 से 60 मिनट (सटीकता 0.1 मिनट तक);
• एक्स-रे ट्यूब की अधिकतम शक्तिः 900W;
• कार्य आवृत्तिः 100kHz;
• फोकस का आकारः 3.0 मिमी (एन 12543 मानक के अनुसार);
• प्रवेश की मोटाईः 70 मिमी (फोकल लंबाई 600 मिमी, एक्सपोजर समय 20 मिनट, घनत्व 2.0D);
• विकिरण कोणः 40°×40°;
• अतिरिक्त फ़िल्टरः 4 मिमी एल्यूमीनियम समकक्ष;
• ट्यूब सिर का आकारः Φ246×734 (समाप्त अंत अंगूठी सहित);
• ट्यूब सिर का वजनः 22 किलोग्राम;
• कनेक्शन केबलः 25 मीटर;
• पावर केबलः 10 मीटर;
• नियंत्रक का आकारः φ264×458 (अंत के छल्ले सहित);
• नियंत्रक का भारः 9.6 किलोग्राम;
• XXG-H300GP उच्च आवृत्ति मशीन
• एनोड शीतलन विधिः मजबूर हवा शीतलन।

10.0 उच्च आवृत्ति एक्स-रे पाइपलाइन क्रॉलर

मॉडलः HXPC-100A1

मुख्य प्रदर्शन विशेषताएं

• उच्च आवृत्ति सीधी धारा और उच्च वोल्टेज बिजली की आपूर्ति;
• पर्यावरण के अनुकूल, ऊर्जा की बचत और उच्च दक्षता;
• निरंतर आउटपुट पावर;
• निरंतर जोखिम के बिना 1: 1 आराम की आवश्यकता;
• स्पष्ट चित्रण, उच्च संवेदनशीलता;
• सरल संचालन नियंत्रण, सीखने और उपयोग करने में आसान;
• मेल खाने के लिए DR के साथ प्रयोग किया जा सकता है;
• केवल फिल्म आधारित इमेजिंग जांच के लिए इस्तेमाल किया जा सकता है;
• चुंबकीय कमान नियंत्रण प्रणाली;
• सटीक स्थिति;
• व्यापक पहचान पाइप व्यास सीमा;
• पूर्ण सुरक्षा कार्य;
• चार पहिया ड्राइव;
• कॉम्पैक्ट आकार और हल्के वजन;

मुख्य तकनीकी संकेत

• लागू पाइप व्यास सीमाः φ710 ~ φ1219 (मिमी);
• रेंगने की गतिः 16-18 मीटर/मिनट;
• खड़ी ढलान क्षमताः ₹40;
• परिचालन वातावरण का तापमानः -40°C से 70°C;
• परिचालन वातावरण आर्द्रताः 90%;
• सुरक्षा तापमानः 80°C;
• कार्य तापमानः -25~70°C;
• बैटरी: DC110v / 40Ah (लिथियम बैटरी);
• मोटरः 550W (निरंतर);
• मॉडलः HXPC-100A1
• रेंगने की दूरीः ₹8 किमी (राउंड ट्रिप दूरी);
• ड्राइव मोडः डिफ़ॉल्ट 2 ड्राइव, मजबूर 4 ड्राइव;
• एक्स-रे जनरेटरः φ295×770 (मिमी);
• वजनः 32 किलोग्राम
• अधिकतम शक्तिः 900w;
• Kv समायोजन सीमाः 50 ~ 300kv ± 1kv;
• mA समायोजन सीमाः 0.5 ~ 3mA;
• विकिरण कोणः 40°×360°;
• फोकसः 1×3.0 (मिमी);
• अधिकतम प्रवेशः 60 मिमी (ए 3)
• निरंतर भार दरः 20°C परिवेश तापमान पर 100%;
• क्रॉलर के शरीर का आकारः 1.2m×0.38m×0.19m;
• वजनः 100 किलोग्राम (गाड़ी का शरीर 80 किलोग्राम + बैटरी 20 किलोग्राम);
• एक्सपोज़र समयः 1 ~ 300 सेकंड (निरंतर समायोज्य), 1 सेकंड तक सटीक;
• एक्सपोजर से पहले देरीः 24 सेकंड;
• चुंबकीय लोकेटर का आकारः 255×113×155 (मिमी);
• चुंबकीय लोकेटर अधिकतम प्रवेशः >34 मिमी;
• चुंबकीय लोकेटर वजनः 2.8kg;
• पोजिशनिंग त्रुटिः ±5 मिमी से बेहतर।

11.0 गाइड रेल:

विनिर्देशः φ510 - φ1219 मिमी।

मानक विन्यासः 1 टुकड़ा। अतिरिक्त टुकड़े अनुरोध पर अनुकूलित किया जा सकता है।

12.0 उपकरण विन्यास सूचीः

13.0 संबंधित विन्यासों के लिए निर्देश

विकल्प 1: डबल-वॉल रेडियोग्राफी -- एक्सआर (उच्च आवृत्ति वाली एक्स-रे दिशात्मक मशीन से लैस) + डीआर (फ्लैट-पैनल डिटेक्टर से लैस) + वर्कस्टेशन;

विकल्प 2: केंद्रीय रेडियोग्राफी - उच्च आवृत्ति वाली एक्स-रे पाइपलाइन क्रॉलर + डीआर (फ्लैट-पैनल डिटेक्टर से लैस) + वर्कस्टेशन;

विकल्प 3: एकल-बंद रेडियोग्राफी - उच्च आवृत्ति एक्स-रे दिशात्मक दोष डिटेक्टर + फ्लैट पैनल डिटेक्टर + वर्कस्टेशन;

14.0 सॉफ्टवेयर और फोटोग्राफिक छवियों का पूर्वावलोकन
