उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | विद्युत चुम्बकीय योक | सापेक्षिक आर्द्रता: | <80% गैर संक्षेपण |
|---|---|---|---|
| एसी न्यूनतम शक्ति उत्थापन शक्ति: | >4.5 किग्रा (44N) | डीसी न्यूनतम शक्ति उत्थापन शक्ति: | >18.1 किग्रा (177एन) |
| प्रमुखता देना: | एनडीटी के लिए विद्युत चुम्बकीय जूआ किट,110V/220V चुंबकीय कण परीक्षण जुआ,AC&HWDC विद्युत चुम्बकीय निरीक्षण उपकरण |
||

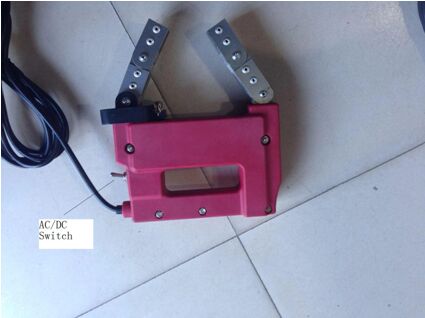

इलेक्ट्रोमैग्नेटिक 110V/220V योक किट AC&HWDC
इलेक्ट्रोमैग्नेटिक एसी एचडब्ल्यूडीसी योक का अवलोकन
HCDX-230 श्रृंखला एक टिकाऊ, उच्च शक्ति वाला एसी, एसी/डीसी, डीसी एसी/डीसी स्विच मॉडल चुंबकीय योक है जिसे सबसे मजबूत अनुप्रयोगों में सतह और उप-सतह संकेतों का पता लगाने के लिए डिज़ाइन किया गया है।
सीलबंद रासायनिक-प्रतिरोधी निर्माण, किसी भी हिस्से के आकार के अनुरूप पैर जोड़ने और क्षेत्र में उपयोग के लिए मजबूत तनाव-मुक्त बारह-फुट कॉर्ड की विशेषता, एचसीडीएक्स-230 वेल्ड के निरीक्षण और अन्य दूरस्थ परीक्षण के लिए आदर्श है।
सॉलिड-स्टेट नियंत्रण ऑपरेटर को सभी निरीक्षण आवश्यकताओं को पूरा करने के लिए सतह संकेतों के लिए एसी चुंबकीय क्षेत्रों या उप-सतह संकेतों के लिए डीसी चुंबकीय क्षेत्रों का उपयोग करने की अनुमति देता है।
चार्जिंग प्रकार के चुंबकीय कण दोष डिटेक्टर में कॉम्पैक्ट संरचना, उचित लेआउट, छोटे आकार, हल्के वजन और सुविधाजनक पोर्टेबिलिटी की विशेषताएं हैं। दोष डिटेक्टर का उपयोग सीधे प्रत्यावर्ती धारा में किया जा सकता है, और इसका उपयोग एसी मैग्नेटाइजेशन पावर सप्लाई (एसी बैटरी पैक) और डीसी मैग्नेटाइज्ड पावर सप्लाई (डीसी-एसी इन्वर्टर बैटरी पैक) के लिए भी किया जा सकता है, जो कुशल और पोर्टेबल है। यह पतवार वेल्ड निरीक्षण, उच्च ऊंचाई इस्पात संरचना वेल्ड का पता लगाने और दबाव पोत आंतरिक संचालन के लिए उपयुक्त है। यह उपकरण बिजली, धातु विज्ञान, पेट्रोकेमिकल, मशीनरी और अन्य उद्योगों के इस्पात संरचना भागों, जैसे बॉयलर, दबाव पोत, दबाव पाइप, जहाज बॉडी वेल्ड और विभिन्न प्रकार के लौहचुंबकीय सामग्री सतह की वेल्डिंग संरचना और निकट सतह दोष के चुंबकीय कण दोष का पता लगाने के लिए उपयुक्त है।
यह उपकरण जेबी/टी7411-2012, एएसएमई बीपीवीसी, एएसटीएम ई709, एएसटीएम ई1444, एएसटीएम ई3024 की मानक आवश्यकताओं के अनुरूप है। "इलेक्ट्रोमैग्नेटिक योक दोष डिटेक्टर तकनीकी स्थिति"।
सतह परीक्षण के लिए एसी फ़ंक्शन
उपसतह परीक्षण के लिए HWDC फ़ंक्शन
उत्पाद की विशेषताएँ
सीलबंद, टिकाऊ निर्माण
रसायनिक पदार्थ और घर्षण प्रतिरोधी
सतह और उप-सतह निरीक्षण के लिए एसी और एचडब्ल्यूडीसी संचालन विकल्प
एएसटीएम लिफ्टिंग विनिर्देशों से अधिक है
बिजली आपूर्ति के तीन तरीकों को स्वतंत्र रूप से चुना जा सकता है:
एसी बिजली आपूर्ति से सीधे जुड़े हुए स्थान हैं, जिन्हें सीधे एसी बिजली आपूर्ति से जोड़ा जा सकता है।
बैटरी के बिना एचडब्ल्यूडीसी बिजली की आपूर्ति के लिए स्विच कुंजी के माध्यम से एसी चुंबकीय बिजली आपूर्ति का उपयोग करना संभव है
जब उठाने वाला बल पर्याप्त नहीं होता है, तो दोष का पता लगाने की संवेदनशीलता सुनिश्चित करने के लिए बिजली स्वचालित रूप से कट जाती है।
पावर डिस्प्ले फ़ंक्शन वर्तमान बैटरी पावर प्रदर्शित कर सकता है, और इसमें ध्वनि और प्रकाश अलार्म का कार्य है।
आउटपुट वोल्टेज को स्थिर करने और पहचान संवेदनशीलता सुनिश्चित करने के लिए अंतर्निहित माइक्रो कंप्यूटर चिप।
समायोज्य चुम्बकत्व
विशेष कामकाजी कमर बैग में बैटरी पैक, चुंबकीय निलंबन, कंट्रास्ट एजेंट, योक जांच आदि ले जा सकते हैं।
तकनीकी मापदण्ड
कार्य तापमान: -10 ~ +40 C
भंडारण तापमान: -20 ~ 50 C
सापेक्षिक आर्द्रता:<80% गैर संक्षेपण
कार्य तापमान में वृद्धि: <18 C
अस्थायी लोड दर: >50%
संवेदनशीलता: A1 मानक परीक्षण टुकड़ा 15/50 ग्रूव स्पष्ट रूप से प्रदर्शित होता है।
एसी न्यूनतम शक्ति उत्थापन शक्ति:>4.5 किग्रा (44N)
डीसी न्यूनतम शक्ति उत्थापन शक्ति:>18.1 किग्रा (177एन)
मॉडल गाइड
|
नमूना
श्रेणियाँ |
एचसीडीएक्स-230 डीसी-एसी इन्वर्टर बैटरी के साथ |
एचसीडीएक्स-230 डीसी |
एचसीडीएक्स-230 ए.सी |
एचसीडीएक्स-230ई एसी-डीसी स्विच कोई बैटरी नहीं |
||||
| बिजली की आपूर्ति | 110V/220V 50/60Hz-12V | 110V/220V 50/60Hz 12/V | 110V/220V 50/60Hz | 110V/220V 50/60Hz | ||||
| चार्जिंग पावर | 110V/220V 50/60Hz-12V | 110V/220V 50/60Hz 12V | / | / | ||||
| बैटरी | YD-2 इन्वर्टर बैटरी | फिर से चार्ज करने लायक संप्रहार | / | / | ||||
| कार्यशील वर्तमान |
एसी 3ए डीसी 3ए |
3 ए | 3 ए | 3ए(एसी-डीसी स्विचिंग कन्वर्टर्स) | ||||
| चार्जिंग अवधि | 3 ज | 3 ज | / | / | ||||
| बैटरी अवधि | 6 घंटे-8 घंटे | 6 घंटे-8 घंटे | / | / | ||||
| बैटरी का आकार | 60×96×170मिमी | 60×96×170मिमी | ||||||
| एपर्चर समय | 3 मिनट चालू / 3 मिनट बंद | |||||||
| चुंबकीय लंबाई | 50-200 | 50-200 | 50-200 | 50-240मिमी | ||||
|
उठाना बल |
ए.सी | ≥6㎏ | / | ≥4.8㎏ | ≥5.5㎏ | |||
| डीसी | ≥18.5㎏ | ≥18.5㎏ | / | ≥25㎏ | ||||
| वज़न | जांच | 3.2㎏ | 3.2㎏ | 3.2㎏ | 3.5㎏ | |||
|
बैटरी डिब्बा |
2.9㎏ | 2.9㎏ | / | / | ||||
|
आकृति आकार |
जांच | 208×48×148 | 208×48×148 | 208×48×148 | 210×60×260 | |||
|
बैटरी डिब्बा |
170×96x60 | 170×96x60 | / | / | ||||
HCDX-230E AC-DC स्विच
चुंबकीय पाउडर दोष डिटेक्टर होस्ट 1
विद्युत लाइन 1
उपकरण बॉक्स 1
3ए (एसी-डीसी स्विचिंग कन्वर्टर्स)
प्रमाणपत्र 1
मैनुअल 1
दोष उदाहरण: दोष स्थान:
समावेशन सीम सतह और उपसतह के लिए आदर्श: थकान दरारें
दरारें सिकोड़ें, टियर लैप्स फ़ील्ड परीक्षण पॉट निरीक्षण
वेल्डिंग स्लैग पीसने वाली दरारें सेवा में निरीक्षण
दरारें बुझाना, वातावरण की मांग करना
वेल्ड निरीक्षण
