उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | कंपन अंशशोधक | आवृति सीमा: | 1 से 1280 हर्ट्ज |
|---|---|---|---|
| शुद्धता: | 0.01% | प्रदर्शन: | त्वरण के लिए 3 1/2 अंकों का प्रदर्शन |
| प्रमुखता देना: | कंपन कैलिब्रेटर त्वरणमीटर ट्रांसड्यूसर,पोर्टेबल कंपन मीटर कैलिब्रेटर,गति निकटता कंपन ट्रांसड्यूसर कैलिब्रेटर |
||

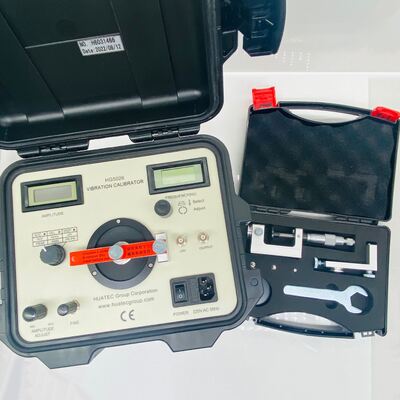

कैलिब्रेट कंपन एक्सीलेरोमीटर वेग और निकटता ट्रांसड्यूसर कंपन कैलिब्रेटर

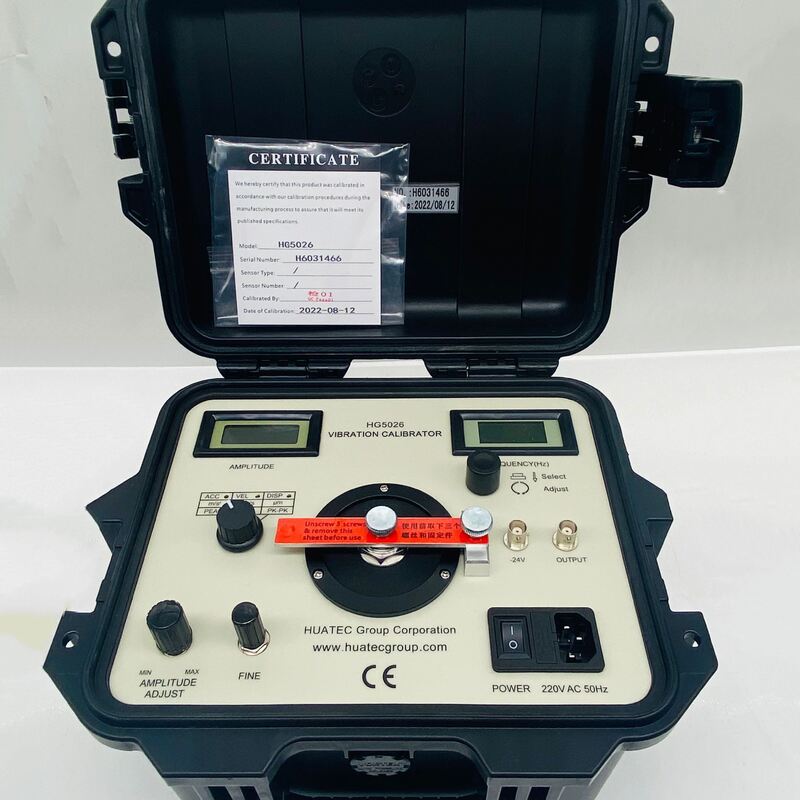

HG5026 कंपन कैलिब्रेटरका उपयोग कंपन एक्सीलेरोमीटर, वेग और निकटता ट्रांसड्यूसर और साथ ही एक कंपन मापने वाले उपकरण को कैलिब्रेट करने के लिए किया जा सकता है। कैलिब्रेटर में 1 से 1280 हर्ट्ज तक किसी भी आवृत्ति पर मानक साइन सिग्नल कंपन को परिभाषित किया जा सकता है। त्वरण, वेग और विस्थापन का आयाम, पोटेंशियोमीटर के माध्यम से परिभाषित किया जा सकता है और डिजिटल डिस्प्ले पर दिखाया जा सकता है। क्षैतिज या ऊर्ध्वाधर कंपन उत्पन्न किया जा सकता है।HG5026 कंपन कैलिब्रेटरएक में साइन सिग्नल जनरेटर, पावर एम्पलीफायर, मानक ट्रांसड्यूसर और कंपन हेड को जोड़ता है और इसमें एक छोटा वॉल्यूम, उच्च सटीकता और आसान संचालन होता है। इसका उपयोग प्रयोगशाला में या साइट पर किया जा सकता है।
विशेष विवरण
आवृत्ति रेंज और सटीकता: 1 से 1280 हर्ट्ज +0.01%
आयाम सटीकता
त्वरण (@10m/s2 शिखर) 40Hz से 320Hz+0.3dB+1 अंक
20Hz से 640Hz+0.5dB+1 अंक
वेग (@20mm/sec rms): 40Hz से 320Hz+0.5dB+1 अंक
विस्थापन (@50μm शिखर-से-शिखर) 40Hz से 320Hz+0.5dB+1 अंक
निकटता जांच रैखिकता: 5 मिमी और 8 मिमी जांच रेंज: 0~2.0 मिमी
डिस्प्ले: त्वरण, वेग या विस्थापन और आवृत्ति के लिए 3 1/2 अंक डिस्प्ले
अधिकतम कंपन आयाम और अधिकतम सेंसर वजन
क्योंकि HG5026 कंपन कैलिब्रेटर में उपयोग किया जाने वाला कंपन हेड काफी छोटा है, विभिन्न आवृत्तियों पर विभिन्न वजन के ट्रांसड्यूसर के अंशांकन के दौरान कैलिब्रेटर का आउटपुट आयाम भी अलग होता है। अधिकतम कंपन आयाम और अधिकतम वजन अधिकतम त्वरण, अधिकतम वेग और कैलिब्रेटर द्वारा उत्पन्न अधिकतम विस्थापन से संबंधित हैं, जो एक निश्चित आवृत्ति पर और कैलिब्रेट किए जाने वाले ट्रांसड्यूसर के एक निश्चित वजन के साथ होता है। विशिष्ट आंकड़े निम्नलिखित तालिका में देखे जा सकते हैं।
|
वजन
आवृत्ति |
<100g | <250g | <500g | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
*उच्च आवृत्ति के साथ कंपन का विस्थापन बहुत छोटा होता है इसलिए कैलिब्रेटर से कोई कंपन सिग्नल आउटपुट नहीं होगा।
