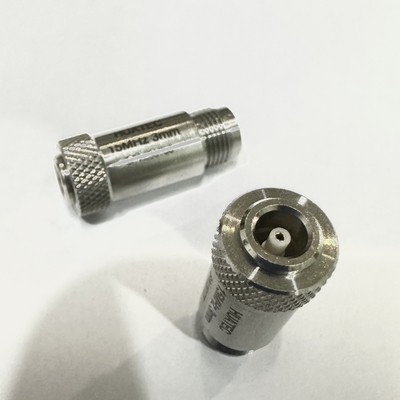

वेल्ड रूट संक्षारण परीक्षण के लिए TOFD जांच 1-15MHz आवृत्ति रेंज

गैर-विनाशकारी वेल्ड रूट संक्षारण परीक्षण TOFD एक ट्रांसमिशन और एक रिसेप्शन ब्रॉडबैंड संकीर्ण पल्स जांच

TOFD जांच एक प्रमुख घटक है जिसका उपयोग अल्ट्रासोनिक विवर्तन समय अंतर (TOFD) का पता लगाने के लिए गैर-विनाशकारी परीक्षण में किया जाता है।

TOFD तकनीक दो ब्रॉडबैंड संकीर्ण पल्स जांच का उपयोग करती है, एक ट्रांसमिशन के लिए और एक रिसेप्शन के लिए, पता लगाने के लिए। जांच वेल्ड सीम के केंद्र रेखा के सापेक्ष सममित रूप से व्यवस्थित हैं। संचारण जांच एक गैर-केंद्रित अनुदैर्ध्य तरंग बीम उत्पन्न करती है जो एक निश्चित कोण पर निरीक्षण किए गए वर्कपीस पर घटना होती है। बीम का हिस्सा निकट-सतह के साथ फैलता है और प्राप्त जांच द्वारा प्राप्त किया जाता है, जबकि बीम का हिस्सा नीचे की सतह से परिलक्षित होता है और फिर जांच द्वारा प्राप्त होता है। प्राप्त जांच दोष टिप और उसके समय के अंतर से विवर्तन संकेत प्राप्त करके दोष के स्थान और ऊंचाई को निर्धारित करती है।

• छोटे वेफर्स:वे एक बड़े प्रसार कोण को प्राप्त कर सकते हैं और कवरेज क्षेत्र को बढ़ा सकते हैं।
• वाइडबैंड:यह बहुत व्यापक आवृत्ति रेंज के भीतर संकेत उत्पन्न कर सकता है। उदाहरण के लिए, पास-थ्रू लहर केंद्र आवृत्ति की तुलना में बहुत कम आवृत्ति के साथ एक संकेत है।
• संकीर्ण पल्स:सबसे अच्छा संकल्प प्राप्त करने के लिए।
• उच्च संवेदनशीलता:आमतौर पर पीज़ोइलेक्ट्रिक कम्पोजिट सामग्री से बना, इसमें एक उच्च ध्वनिक-इलेक्ट्रिकल रूपांतरण दक्षता होती है।

• पेट्रोकेमिकल उद्योग:इसका उपयोग अक्सर तेल पाइपलाइनों और भंडारण टैंक जैसे प्रमुख उपकरणों के निरीक्षण के लिए किया जाता है, और तुरंत आंतरिक दोषों का पता लगा सकता है जो जंग और तनाव जैसे कारकों के कारण होने वाले होते हैं, इस प्रकार रिसाव और विस्फोट जैसे प्रमुख दुर्घटनाओं से बचते हैं।
• शक्ति और ऊर्जा:बिजली और ऊर्जा उद्योग में बॉयलर और स्टीम टर्बाइन जैसे मुख्य उपकरणों के नियमित रखरखाव और मरम्मत के दौरान, TOFD जांच का उपयोग उपकरणों की आंतरिक संरचना की अखंडता का गहराई से पता लगाने के लिए किया जा सकता है, तुरंत संभावित दोषों की पहचान करें और उन्हें संभालें।
• एयरोस्पेस विनिर्माण:यह विमान इंजन ब्लेड और धड़ संरचनात्मक भागों जैसे महत्वपूर्ण घटकों के निरीक्षण में एक महत्वपूर्ण भूमिका निभाता है, जो आंतरिक दोषों का सही पता लगाने और दोषों के कारण होने वाली उड़ान दुर्घटनाओं को रोकने में सक्षम है।

• चरणबद्ध सरणी TOFD जांच:मुख्य रूप से वेल्ड्स की जड़ में जंग का पता लगाने के लिए उपयोग किया जाता है।
• छोटे व्यास पाइप समर्पित TOFD जांच:छोटे व्यास के पाइपों के लिए एक समर्पित TOFD वेज से लैस, इसका उपयोग छोटे व्यास के पाइपों का निरीक्षण करने के लिए किया जाता है।

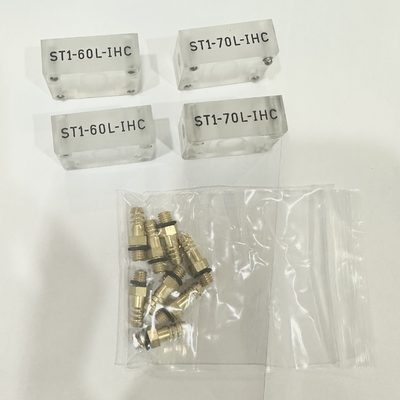

• कॉड वेज TOFD जांच:कॉड वेजेज का उपयोग करके, इसका उपयोग इसी वर्कपीस सतहों से मेल खाने के लिए कंटेनरों के अनुदैर्ध्य वेल्ड्स का निरीक्षण करने के लिए किया जा सकता है।
• स्टेनलेस स्टील हाउसिंग वेज टोफड जांच:स्टेनलेस स्टील हाउसिंग वेज का उपयोग वेज की रक्षा कर सकता है।
