उत्पाद विवरण:
|
| PRF: | 25～10KHz | Voltage: | Negative square wave, -25～-300V, 25V Stepping |
|---|---|---|---|
| Pulse width: | 30～1000ns，5ns Stepping | Trigger: | Internal/ external/ Encoder |
| प्रमुखता देना: | 25-10KHz अल्ट्रासोनिक प्रणाली,मल्टी-चैनल अल्ट्रासोनिक प्रणाली |
||

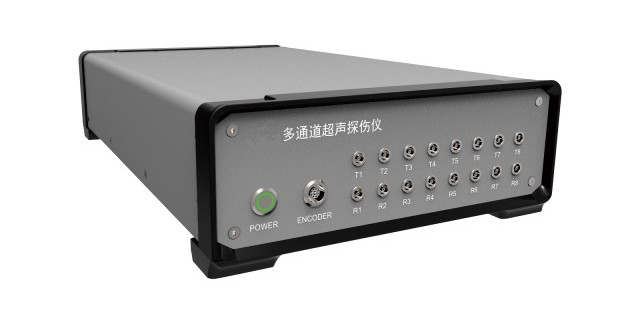

HFD-UT8Cमल्टी-चैनल अल्ट्रासोनिक सिस्टम
HFD-UT2C/UT4C/UT8C/1616C/UT40C श्रृंखला हमारे नए बहु-चैनल अल्ट्रासोनिक डेटा अधिग्रहण और माध्यमिक विकास मंच है। यह अल्ट्रासोनिक उच्च वोल्टेज संचरण को एकीकृत करता है,प्रतिध्वनि संकेत प्राप्ति, प्रवर्धन, एडी अधिग्रहण और प्रसंस्करण कार्य।इसके अलावा यह उपयोगकर्ता के लिए नए सॉफ्टवेयर विकसित करने के लिए माध्यमिक विकास प्रदान करता है--एचएफडी-यूटी2सी~यूटी40सी द्वारा लॉग किए गए डेटा का प्रसंस्करण उपयोगकर्ताओं को कार्यों और इंटरफ़ेस को अनुकूलित करने में सक्षम बनाता है, और फिर अल्ट्रासोनिक अनुप्रयोग प्रणालियों की एक किस्म बनाने के लिए उन्हें प्रणाली में एकीकृत करें।
HFD-UT8C का अर्थ है कि उपकरण में 8 यूटी चैनल हैं और चैनल अवरुद्ध हो सकते हैं।
*नोट: यदि अधिक चैनलों की आवश्यकता है, तो कृपया HFD-UT40C पर विचार करें, जो 40 UT चैनलों का समर्थन करता है।
विनिर्देशः
| उत्सर्जक | |
| पीआरएफ | 25 ̊10KHz |
| वोल्टेज | ऋणात्मक वर्ग तरंग, -25- 300V, 25V स्टेपिंग |
| पल्स चौड़ाई | 30 ‰ 1000 एनएस, 5 एनएस कदम |
| ट्रिगर | आंतरिक/बाहरी/ एन्कोडर |
| रिसीवर | |
| क्षैतिज रैखिकता त्रुटि | ≤0.4% |
| ऊर्ध्वाधर रैखिकता त्रुटि | ≤ 3% |
| अतिसंवेदनशीलता | ≥56dB जब 2.5P20 जांच का उपयोग कर Φ2 फ्लैट तल छेद के साथ 200 मिमी ब्लॉक का पता लगाने के लिए। |
| डम्पिंग | 400, 80 |
| नमूनाकरण दर | 100M |
| कार्य आवृत्ति | 0.515MHz |
| लाभ | 0.0110.0dB |
| फ़िल्टर | चौड़े बैंड और संकीर्ण बैंड |
| सुधार | सकारात्मक, नकारात्मक, फुल-प्ले, आरएफ, स्पेक्ट्रम |
| चैनलों के बीच क्रॉसस्टॉक | >60dB |
| अधिकतम इनपुट सिग्नल | 14वीपीपी |
| कवरेज | 0.0~10000 मिमी (स्टील अनुदैर्ध्य तरंग), निरंतरता में समायोज्य, न्यूनतम कदम 0.1 मिमी |
| प्रदर्शन विलंब | 0999.9μs |
| डिस्प्ले शिफ्ट | -7.5 ‰ 3000μs |
| सिग्नल प्रोसेसिंग | |
| द्वार | ए, बी |
| आरंभिक बिंदु गेट | पूर्ण दायरा |
| गेट चौड़ाई | प्रारंभ बिंदु से पूर्ण रेंज तक |
| गेट ऊंचाई | ५% ९५% |
| परीक्षण मोड | सीमा, शिखर |
| डेटा प्रदर्शन | गेट में पढ़नाः रेंज और ध्वनि पथ |
| माप संकल्प | 0.1 मिमी |
| प्रणाली/अन्य | |
| बिजली की खपत | 15W, कॉन्फ़िगरेशन के अनुसार भिन्न होता है |
| डाटा ट्रांसमिशन | 1000 एम ईथरनेट |
| कोण | एल-स्कैन -75°+75°, कदम 0.1, 1, 10 समायोज्य; एस-स्कैन -75°+75°, चरण स्वचालित अनुकूलन |
| आकार | 188×238×403; 100×200×300 |
| पोर्ट | Q5 |
| एन्कोडर पोर्ट | 2 वृद्धिशील एन्कोडर |
| यूएसबी पोर्ट | 2 |
| I/O पोर्ट | गोल प्रकार |
| नेट पोर्ट | 100 एम/1000 एम ईथरनेट |
| डिबग पोर्ट | कॉम 1 |
संरचनात्मक सिद्धांत:

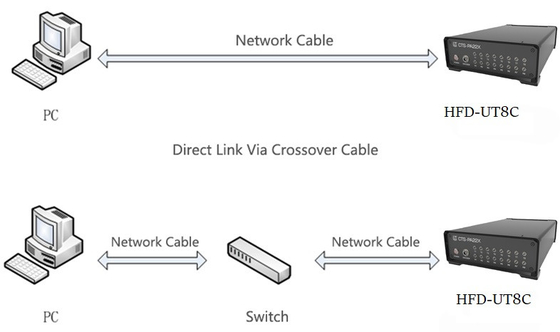

HFD-UT8C एक स्वतंत्र मॉड्यूल है, जो नेटवर्क केबल के माध्यम से निगरानी मेजबान से जुड़ा हुआ है।निगरानी मेजबान पर चल रहा सॉफ्टवेयर नेटवर्क इंटरफ़ेस के माध्यम से HFD-UT8C को निर्देश भेजता है, और HFD-UT8C से लौटे डेटा प्राप्त करता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।
विशेषताएं:
द्वितीयक घटनाक्रम
उत्कृष्ट शारीरिक गुण
