उत्पाद विवरण:
|
| उत्पाद का नाम: | फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने की मशीन | इलेक्ट्रोड रिक्ति: | इलेक्ट्रोड रिक्ति |
|---|---|---|---|
| चक्करदार धारा: | AC 0 ~ 8000A प्रभावी मान | पता लगाने की विधि: | फ्लोरोसेंट चुंबकीय कण का पता लगाना |
| प्रमुखता देना: | फ्लोरोसेंट चुंबकीय कण दोष पता लगाने की मशीन,8000A चुंबकीय कण परीक्षण उपकरण |
||

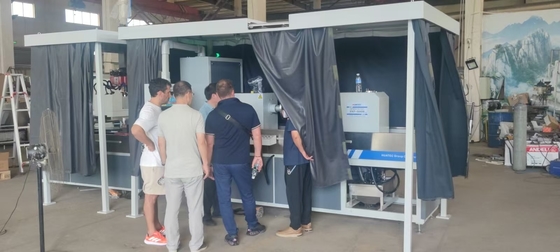

एचएमपी-8000 फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने मशीन परिधि वर्तमान एसी 0 ~ 8000A
1कार्य सिद्धांत
चुंबकीय कणों का पता लगाने के लिए चुंबकीय रिसाव क्षेत्र और काम के टुकड़े के दोष पर चुंबकीय पाउडर के बीच बातचीत का उपयोग करता है।यह लोहे और इस्पात उत्पादों की सतह और निकट सतह दोषों (जैसे दरारें) के बीच अंतर का लाभ उठाता है।चुंबकीयकरण के बाद, इन सामग्रियों के विखंडित स्थान पर चुंबकीय क्षेत्र विकृत हो जाएगा,चुंबकीय प्रवाह रिसाव का हिस्सा बनाते हैं और चुंबकीय रिसाव क्षेत्र में परिणामइस प्रकार दोष पर चुंबकीय पाउडर के संचय को बनाने के लिए चुंबकीय पाउडर को आकर्षित करना - चुंबकीय निशान, उचित प्रकाश व्यवस्था के तहत, दोष के स्थान और आकार को दिखाते हुए।
2. प्रयोग
फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने की मशीन फोर्जिंग, बुझाने के कारण फेरोमैग्नेटिक वर्कपीस (जैसेः गियर, गियर रिंग, गियर शाफ्ट, आदि) की सतह और निकट सतह का पता लगाने के लिए प्रयोग किया जाता है,पीसना, दरारों और स्लैग समावेशन और अन्य ठीक दोषों के कारण थकान।
1चुंबकीय कण दोष डिटेक्टर:GB/T8290 2011
2चुंबकीय कण दोष का पता लगाने की अवलोकन स्थितिःGB/T 5097-2020/ ISO 3059:2012
3अमेरिकन सोसाइटी फॉर मटेरियल्स एंड टेस्टिंगः मैग्नेटिक पार्टिकल्स टेस्ट मेथड ASTM E1444-01
4. यूरोपीय संघ, अंतर्राष्ट्रीय मानक: DIN EN ISO 9934-2-2003
4पता लगाने की सीमा
गियर रिंग प्रकार के भाग(1)
गियर शाफ्ट और छोटे भाग(2)
गियर पार्ट्स (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking
गियर शाफ्ट और छोटे भाग (2): फ़ीडिंग -- स्प्रे मैग्नेटिक सस्पेंशन -- क्लैंपिंग मैग्नेटिज़ेशन -- रोटेशन ऑब्जर्वेशन -- डेमैग्नेटिज़ेशन -- ब्लैंकिंग
6. तकनीकी पैरामीटर
पता लगाने की सीमा:गियर व्यास≤700mm,ऊंचाई≤410mm;
अक्षीय व्यास ≤ 300 मिमी,लंबाई < 700 मिमी
इलेक्ट्रोड की दूरी:0~410 मिमी(समायोज्य)
परिधि प्रवाह:AC 0~8000Aप्रभावी मूल्य ((अवरोध चरण नियंत्रक के साथ)
अनुदैर्ध्य चुंबकीय क्षमता:AC 0~18000AT प्रभावी मूल्य ((अवरोध चरण नियंत्रक के साथ)
पता लगाने की विधि: फ्लोरोसेंट चुंबकीय कणों का पता लगाने
चुंबकीयकरण मोडःपरिधि चुंबकत्व, अनुदैर्ध्य चुंबकत्व, मिश्रित चुंबकत्व
क्लैंपिंग मोडःवायवीय क्लैंपिंग
विमुद्रीकरण प्रभाव:अवशिष्टता 0.3mT से कम
पता लगाने की संवेदनशीलता:A1 मानक परीक्षण फिल्म (15/50) स्पष्ट प्रदर्शित
विद्युत आपूर्तिःतीन चरण पांच तारों वाला AC 380V 50Hz
7उपकरण का वर्णन
नियंत्रण प्रणाली प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) पर आधारित है, जो दो इलेक्ट्रोडों और चुंबकत्व विलोपन उपकरण के संचालन को नियंत्रित करता है।मुख्य शरीर के रूप में नियंत्रण कैबिनेट के साथइसमें विभिन्न कार्यकारी घटक, चुंबकीयकरण ट्रिगरिंग सर्किट, मुख्य ट्रांसफार्मर आदि शामिल हैं।
टच स्क्रीन के माध्यम से इनपुट चुंबकीय करंट और अन्य मापदंडों। चुंबकीय करंट प्रीसेट फ़ंक्शन प्राप्त करने के लिए पीएलसी एनालॉग इनपुट/आउटपुट मॉड्यूल के साथ।
दोष पता लगाने वाले मेजबान के सभी संकेतक, बटन और कार्य प्रकाश 24V सुरक्षा वोल्टेज को अपनाते हैं।
दोष का पता लगाने के मेजबान, demagnetizer और वितरण कैबिनेट खोल विश्वसनीय रूप से जमीन कर रहे हैं।
मुख्य मशीन:धड़, स्टेनलेस स्टील संग्रह टैंक, चुंबक, छिड़काव प्रणाली।
धड़:धड़ उच्च गुणवत्ता वाली सामग्री से वेल्डेड है, मजबूत और सुंदर है। धड़ के चारों ओर ऑपरेटर की ऊंचाई सीमा के भीतर कोई स्पष्ट तेज कोण संरचना नहीं है।
स्टेनलेस स्टील संग्रह टैंकःचुंबकीय निलंबन संग्रह के लिए उच्च गुणवत्ता वाले स्टेनलेस स्टील से बना।
चुंबक:क्लैंपिंग तंत्र, चुंबकीय विद्युत और चुंबकीय कॉइल से बना है। चुंबकीय विद्युत परिधि में और चुंबकीय कॉइल देशांतर में काम के टुकड़े को चुंबकीय बनाता है।कॉइल और इलेक्ट्रोड प्लेट उच्च गुणवत्ता वाले तांबे से बने होते हैंक्लैंपिंग तंत्र को वायवीय घटकों द्वारा संचालित किया जाता है, और परिधि चुंबकीय सर्किट बनाने के लिए वर्कपीस को दो इलेक्ट्रोड के बीच क्लैंप किया जाता है।
यह चुंबकीय निलंबन संग्रहण टैंक, पानी पंप, पाइपलाइन और छिड़काव सिर से बना है। संग्रहण टैंक संग्रहण के लिए जिम्मेदार है,हलचल और नोजल के लिए रिफ्लो चुंबकीय निलंबन पंप. तरल संग्रहण टैंक बाहरी है, और ब्रेक डिवाइस के साथ सार्वभौमिक पहिया नीचे स्थापित है। चुंबकीय निलंबन संग्रहण टैंक,अवलोकन मंच और मुख्य इंजन के demagnetizing कन्वेयर बेल्ट सभी टपकने से बचने के लिए तरल संग्रह टैंक के लिए बरामद कर रहे हैं.
8मुख्य ब्रांड और विद्युत भागों के आपूर्तिकर्ता
उपकरण के सभी घटक और घटक आयातित या घरेलू प्रसिद्ध ब्रांड उत्पाद हैं, घर का बना उत्पादों ने गुणवत्ता परीक्षण पारित किया है।
| नहीं | नाम | ब्रांड | मात्रा | इकाई |
| 01 | बटन स्विच/सूचक | डिलिक्स | 1 | एसईटी |
| 02 | लघु सर्किट ब्रेकर | डिलिक्स | 1 | एसईटी |
| 03 | एसी संपर्ककर्ता | डिलिक्स | 1 | एसईटी |
| 04 | पीएलसी | OMRON | 1 | एसईटी |
| 05 | टच स्क्रीन | वेनव्यू | 1 | एसईटी |
| 06 | वायवीय तत्व | डिलिक्स | 1 | एसईटी |
| 07 | थाइरिस्टोर ट्रिगर बोर्ड | HUATEC | 2 | पीसी |
| 08 | वर्तमान ट्रांसफार्मर | डिलिक्स | 2 | पीसी |
| 09 | थिरिस्टोर | डिलिक्स | 2 | एसईटी |
| 10 | तेजी से पिघलना | डिलिक्स | 2 | पीसी |
| 11 | परिधि चुंबकीय मुख्य ट्रांसफार्मर | HUATEC | 1 | पीसी |
| 12 | अनुदैर्ध्य चुंबकीय मुख्य ट्रांसफार्मर | HUATEC | 1 | पीसी |
| 13 | एलईडी हैंडहेल्ड यूवी लैंप | HUATEC | 1 | पीसी |
| 14 | एलईडी लटकता यूवी लैंप | HUATEC | 1 | पीसी |
| उपरोक्त स्पेयर पार्ट्स निर्माता विनिर्देश केवल संदर्भ के लिए हैं, और उपयोगकर्ताओं की आवश्यकताओं और स्टॉक में स्पेयर पार्ट्स के अनुसार समायोजित किया जाएगा। | ||||
