उत्पाद विवरण:
|
| Product name: | magnetic particle flaw detector | Detection range: | diameter (0~250mm), length 1000mm |
|---|---|---|---|
| Circumferential magnetization current: | AC 0~6000A, with power off phase controller | AC 0~6000A, with power off phase controller: | AC 0~16000AT, with power off phase controller |
| Demagnetization effect: | remanence less than 0.3mT | Power supply: | three-phase 5-wire AC 380V 50Hz |
| प्रमुखता देना: | टच स्क्रीन चुंबकीय कण दोष डिटेक्टर,फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर,एनडीटी चुंबकीय कण उत्पाद |
||

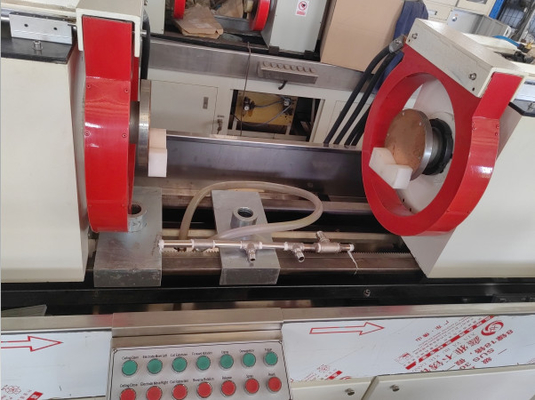

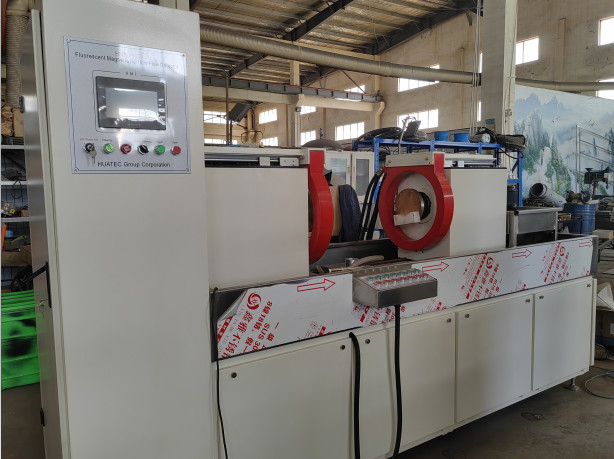

टच स्क्रीन के साथ फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर
परीक्षण प्रक्रियाः
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
कार्य सिद्धांत
चुंबकीय कण दोष का पता लगाने के लिए चुंबकीय रिसाव क्षेत्र और काम के टुकड़े के दोष पर चुंबकीय पाउडर के बीच बातचीत का उपयोग करता है,जो स्टील उत्पादों की सतह और निकट-सतह दोषों (जैसे दरारें) के बीच अंतर का लाभ उठाता हैचुंबकीयकरण के बाद, इन सामग्रियों की विखंडन पर चुंबकीय क्षेत्र विकृत हो जाएगा,चुंबकीय प्रवाह रिसाव का हिस्सा बनाने और एक चुंबकीय रिसाव क्षेत्र उत्पन्नइस प्रकार दोष पर चुंबकीय पाउडर जमा होने के लिए चुंबकीय पाउडर को आकर्षित करना - चुंबकीय निशान, उचित प्रकाश व्यवस्था के तहत, दोष के स्थान और आकार को दर्शाते हैं
प्रयोग करना
फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने मशीन फोर्जिंग के कारण फेरोमैग्नेटिक workpieces (जैसे असर अंगूठी, दांत अंगूठी, सिलेंडर, शंकु, आदि) की सतह और निकट सतह का पता लगाने के लिए प्रयोग किया जाता है,शमन, पीसने, दरारों और स्लग के समावेशन से होने वाली थकान और अन्य मामूली दोष।
मानकों को लागू करना
चुंबकीय कण दोष का पता लगाने वाली मशीन: GB/ T8290-2011
चुंबकीय कणों के निरीक्षण के लिए अवलोकन की शर्तेंः GB/T 5097-2020/ ISO 3059:2012
अमेरिकन सोसाइटी फॉर मटेरियल्स एंड टेस्टिंगः मैग्नेटिक पार्टिकल्स टेस्ट मेथड ASTM E1444-01
यूरोपीय संघ, अंतर्राष्ट्रीय मानक: DIN EN ISO 9934-2-2003
तकनीकी पैरामीटर
इलेक्ट्रोड अंतरः 0~500 मिमी
परिधि धाराः 0~8000A
अनुदैर्ध्य चुंबकीय क्षमताः 0~12000AT
पता लगाने की विधिः फ्लोरोसेंट चुंबकीय कणों का पता लगाने
चुंबकत्व मोडः परिधि चुंबकत्व, अनुदैर्ध्य चुंबकत्व, मिश्रित चुंबकत्व
क्लैंपिंग मोडः वायवीय क्लैंपिंग
डीमैग्नेटाइजेशन प्रभावः 0.3mT से कम की शेषता
पता लगाने की संवेदनशीलताः A1 मानक परीक्षण फिल्म (15/50) स्पष्ट रूप से प्रदर्शित
बिजली की आपूर्तिः तीन चरण 5-वायर AC 380V 50Hz
विन्यास तालिकाः
फ्लोरोसेंट चुंबकीय कण दोष पता लगाने की मशीन का 1 सेट
1 सेट रॉड थ्रेडिंग तंत्र
1 सेट वायवीय लिफ्टिंग प्लेटफार्म
1 सेट अंधेरा कमरा
1 सेट मानक परीक्षण फिल्म
1 अवशिष्ट चुंबकमापी
1 सेट पैर स्विच
1 हाथ से चलने वाला यूवी लैंप
