उत्पाद विवरण:
|
| Current: | AC | Circumferential magnetizing current（A）: | 5500 |
|---|---|---|---|
| अधिकतम।: | 500 | Max.pole: | 1000 |
| प्रमुखता देना: | चुंबकीय कण निरीक्षण उपकरण,फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने की मशीन,एनडीटी चुंबकीय दोष का पता लगाना |
||

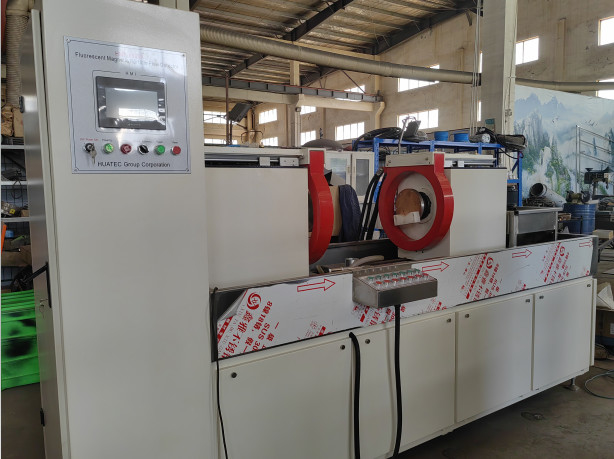

फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने की मशीनHMP-6000A
कार्य सिद्धांत
चुंबकीय कण दोष का पता लगाने के लिए चुंबकीय रिसाव क्षेत्र और काम के टुकड़े के दोष पर चुंबकीय पाउडर के बीच बातचीत का उपयोग करता है,जो स्टील उत्पादों की सतह और निकट-सतह दोषों (जैसे दरारें) के बीच अंतर का लाभ उठाता हैचुंबकीयकरण के बाद, इन सामग्रियों की विखंडन पर चुंबकीय क्षेत्र विकृत हो जाएगा,चुंबकीय प्रवाह रिसाव का हिस्सा बनाने और एक चुंबकीय रिसाव क्षेत्र उत्पन्नइस प्रकार दोष पर चुंबकीय पाउडर जमा होने के लिए चुंबकीय पाउडर को आकर्षित करना - चुंबकीय निशान, उचित प्रकाश व्यवस्था के तहत, दोष के स्थान और आकार को दर्शाते हैं
आवेदन
फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने की मशीन का उपयोग फेरोमैग्नेटिक वर्कपीस (जैसे बोल्ट, पिन, बुशिंग, गियर, गियर रिंग, क्रैंकशाफ्ट, आदि) की सतह और निकट सतह का पता लगाने के लिए किया जाता है।) के कारण जाली, शमन, पीसने, दरारों और स्लैग समावेशन और अन्य मामूली दोषों के कारण थकान।
तकनीकी पैरामीटर
पता लगाने की सीमाः व्यास (φ400mm), लंबाई 1000mm
पता लगाने की विधिः फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय कणों का पता लगाना
चुंबकीयकरण मोडः परिधि, अनुदैर्ध्य, मिश्रित चुंबकीयकरण
इलेक्ट्रोड अंतरः 0~1000 मिमी (समायोज्य)
क्लैंपिंग मोडः वायवीय क्लैंपिंग
चुंबकीय करंटः 0~6000A
विमुद्रीकरण प्रभाव:5 ए/सेमी
पता लगाने की संवेदनशीलताः A1 मानक परीक्षण फिल्म (15/50) स्पष्ट रूप से प्रदर्शित
बिजली की आपूर्तिः तीन चरण 5-वायर AC 380V 50Hz
| परीक्षण मापदंड | |
| वर्तमान नाम | एसी |
| परिधि चुंबकीय करंट ((A) | 5500 |

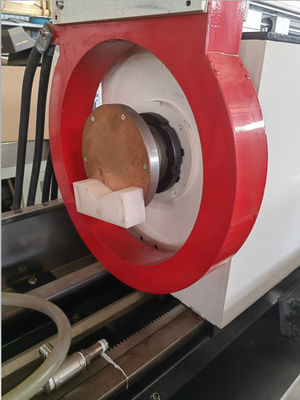

| अनुदैर्ध्य चुंबकीयकरण विधि | विद्युत चुम्बकीय जूआ, इलेक्ट्रोड बॉक्स के अंदर स्थित कॉइल |
| अनुदैर्ध्य चुंबकीय करंट (ए) | ₹50 |
| अधिकतम कॉइल व्यास ((मिमी) | 500 |
| अधिकतम ध्रुव दूरी ((मिमी) | 1000 |
| नियंत्रण | मैनुअल |
| ऑपरेशन इंटरफेस ((*) | टच स्क्रीन |
| क्लैंप ((*) | हवा से चलने वाला |
| चलती इलेक्ट्रोड सिर | 2PCS |
| घूर्णन मोड | विद्युत |
| एसी चुंबकीयकरण विधि | परिधि चुंबकत्व, अनुदैर्ध्य चुंबकत्व, मिश्रित चुंबकत्व |
| एसी डीमैग्नेटाइजेशन विधि | स्वचालित मंदीकरण विमुद्रीकरण |
| छिड़काव समय | मैनुअल |
| चुंबकीयकरण का समय | हर बार |
| रोटेशनल अवलोकन समय | चक्र |
| विमुद्रीकरण का समय | हर बार |
| पकड़े जाने वाला बॉक्स | मात्रा 40L; रोलर, मिश्रण समारोह से सुसज्जित, |
| स्टेनलेस स्टील फिल्टर, तेल और पानी के लिए दोहरे उपयोग | |
| सफेद प्रकाश की रोशनी | ¥1000 lx |
| वर्तमान माप त्रुटि | ≤±10% |
| वायु स्रोत | 0,08-0,1 एमआर |
| शक्ति | तीन-चरण पांच तार, 380V±10%, 50Hz |
| कुल आयाम ((मिमी) | लम्बाईः2500 |
| चौड़ाईः 800 मिमी (अंधेरे कमरे की आवश्यकता नहीं है) | |
कार्यकारी मानक
चुंबकीय कण दोष का पता लगाने वाली मशीन: GB/ T8290-2011
चुंबकीय कणों के निरीक्षण के लिए अवलोकन की शर्तेंः GB/T 5097-2020/ ISO 3059:2012
अमेरिकन सोसाइटी फॉर मटेरियल्स एंड टेस्टिंगः मैग्नेटिक पार्टिकल्स टेस्ट मेथड ASTM E1444-01
यूरोपीय संघ, अंतर्राष्ट्रीय मानक: DIN EN ISO 9934-2-2003
मानक विन्यास
फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने की मशीन का 1 मुख्य मशीन
चुंबकीय निलंबन स्प्रे रिकवरी सिस्टम 1 सेट
एक गॉस मीटर
1 चुंबकीय सस्पेंशन एकाग्रता मापने की ट्यूब
