उत्पाद विवरण:
|
| पैरामीटर्स (µm): | रा, आरजेड, आरक्यू, आरटी | ट्रैवर्स लंबाई (मिमी): | 6 |
|---|---|---|---|
| नमूना लंबाई (मिमी): | 0.25, 0.80, 2.50 | मूल्यांकन लंबाई (मिमी): | 1.25, 4.0, 5.0 |
| प्रदर्शन त्रुटि: | ±(10एनएम+0.1ए) | ||
| प्रमुखता देना: | 5.0 मिमी सतह कठोरता परीक्षक,पॉकेट आकार की सतह की कठोरता परीक्षक,औद्योगिक सतह कठोरता परीक्षक |
||

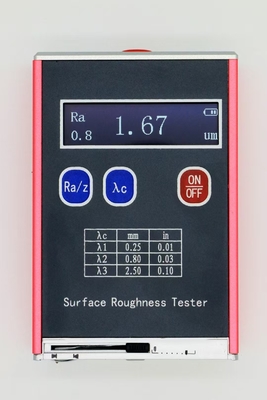

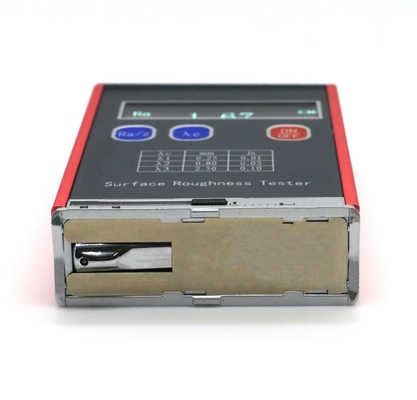

SRT-5000B Ra, Rz, Rt, Rq पॉकेट साइज का हैंडहेल्ड सतह कठोरता परीक्षक
पॉकेट साइजसतह कठोरता परीक्षक SRT-5000B सतह कठोरता परीक्षक श्रृंखला की एक नई पीढ़ी है। इसमें उच्च सटीकता, व्यापक अनुप्रयोग, सरल संचालन, पोर्टेबिलिटी और स्थिर प्रदर्शन है।परीक्षक व्यापक रूप से विभिन्न धातुओं और गैर धातुओं की सतह मोटाई को मापने में प्रयोग किया जाता हैइसके सेंसर और मुख्य शरीर की एकीकृत संरचना और हाथ से पकड़े जाने वाले डिजाइन इसे उत्पादन स्थलों में उपयोग के लिए उपयुक्त बनाते हैं।
| पैरामीटर (μm) | Ra, Rz, Rq, Rt |
| पार की लंबाई (मिमी) | 6 |
| नमूना लेने की लंबाई (मिमी) |
0.25, 0.80, 2.50 |
| मूल्यांकन की लंबाई (मिमी) | 1.25, 4.0, 5.0 |
| माप सीमा (μm) |
रा, आरक्यूः 0.05 ~ 15.0 आरजेड, आरटीः 0.1 ~ 50 |
| प्रदर्शन त्रुटि | ±(10nm+0.1A) |
| प्रदर्शित मूल्य की पुनरावृत्ति | < 6% |
| स्टाइलस |
डायमंड टिप रेडियस:10 μm±1 μm डायमंड टिप कोणः |
| स्थिर माप बल और स्टाइलस के इसके परिवर्तन |
स्थिर माप बलः ≤0.016N माप बल का परिवर्तनः ≤ 800N/m |
| सेंसर के स्किड-निर्भर दबाव | ≤0.5N |
| बैटरी | 3.7V लिथियम आयन बैटरी |
| समग्र आयाम | 106 मिमी × 70 मिमी × 24 मिमी |
| मेजबान वजन | 200 ग्राम |
| परिचालन की शर्तें |
तापमानः -20°C-40°C सापेक्ष आर्द्रताः < 90% कोई कंपन नहीं; कोई संक्षारक मीडिया नहीं |
| भंडारण की शर्तें |
तापमानः -25°C-60°C सापेक्ष आर्द्रताः < 90% |
जब सेंसर एक ड्राइवर द्वारा परीक्षण सतह के साथ एक रैखिक समान गति बनाने के लिए संचालित किया गया था,स्टाइलस जो काम की सतह के साथ स्पर्श करता है काम की सतह के साथ लंबवत ऊपर और नीचे चलता हैइसकी गति को विद्युत संकेतों में परिवर्तित किया जाता है, जो ए/डी के माध्यम से प्रवर्धित, फ़िल्टर और डिजिटल संकेतों में परिवर्तित किए जाते हैं।Rq और Rt मान और फिर स्क्रीन पर प्रदर्शित.
| रा (μm) | Rz (μm) | नमूनाकरण लंबाई λc (मिमी) |
| >5~10 | >20~40 | 2.5 |
| >2.5~5 | >10~20 | |
| >1.25~2.5 | >6.3~10 | 0.8 |
| >0.63~1.25 | >3.2~6.3 | |
| >0.32~0.63 | >1.6~3.2 | |
| >0.25~0.32 | >1.25~1.6 | 0.25 |
|
>0.20~0.25 >0.16~0.20 |
>1.0~1.25 >0.8~1.0 |
|
|
>0.125~0.16 >0.1~0.125 >0.08~0.1 |
>0.63~0.8 >0.5~0.63 >0.4~0.5 |
|
|
>0.063~0.08 >0.05~0.063 >0.04~0.05 |
>0.32~0.4 >0.25~0.32 >0.2~0.25 |
|
|
>0.032~0.04 >0.025~0.032 >0.02~0.025 |
>0.16~0.2 >0.125~0.16 >0.1~0.125 |
| भाग | मात्रा | नोट | |
| मानक | होस्ट SRT-5000B | 1 | |
| 5 वी एसी पावर एडाप्टर | 1 | ||
| यूएसबी केबल | 1 | ||
| ऑपरेटिंग मैनुअल | 1 | ||
| वारंटी कार्ड | 1 | ||
| कैलिब्रेशन प्रमाणपत्र | 1 | ||
| पैकिंग सूची | 1 | ||
| योग्य प्रमाणपत्र | 1 | ||
| उपकरण मामला | 1 | ||
| वैकल्पिक | मानक नमूना टेम्पलेट | 1 | |
| ग्लास समर्थन | 1 |
