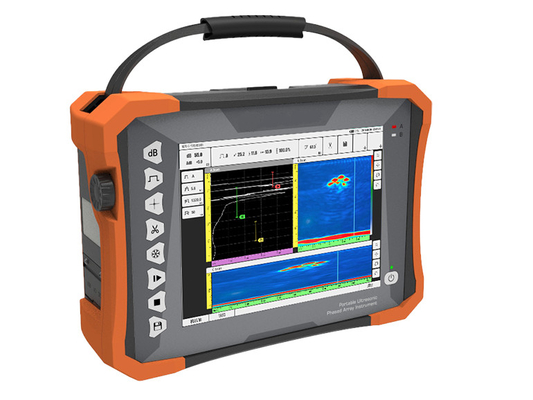

HPA-620 पोर्टेबल 32 128PR फेज़्ड एरे TOFD स्कैनिंग अल्ट्रासोनिक दोष डिटेक्टर

बड़ी छवि : HPA-620 पोर्टेबल 32 128PR फेज़्ड एरे TOFD स्कैनिंग अल्ट्रासोनिक दोष डिटेक्टर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HUATEC
प्रमाणन:	CE
मॉडल संख्या:	एचपीए-620

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	USD42090/set - USD47580/set
पैकेजिंग विवरण:	बाहरी गत्ते का डिब्बा पैकेजिंग
प्रसव के समय:	आपके भुगतान की प्राप्ति के 20-30 कार्य दिवस बाद
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, पेपाल, एल/सी

संपर्क करें

HPA-620 पोर्टेबल 32 128PR फेज़्ड एरे TOFD स्कैनिंग अल्ट्रासोनिक दोष डिटेक्टर

वर्णन

प्रदर्शन:

10.4 इंच का टच स्क्रीन

भंडारण:

आंतरिक: 64GB; बाहरी: USB फ़्लैश डिस्क

ए.सी:

100V~240V 50Hz/60Hz

प्रासंगिक संरक्षण रेटिंग:

आईपी65

प्रमुखता देना:

पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर

चरणबद्ध सरणी अल्ट्रासोनिक दोष डिटेक्टर

IP65 अल्ट्रासोनिक दोष डिटेक्टर

HPA-620 पोर्टेबल 32:128PR फेज़्ड एरे TOFD स्कैनिंग अल्ट्रासोनिक दोष डिटेक्टर

HPA-620 एक पोर्टेबल 32:128PR फेज़्ड एरे दोष डिटेक्टर है।

यह पारंपरिक अल्ट्रासोनिक निरीक्षण मॉड्यूल, TOFD मॉड्यूल, पारंपरिक फेज़्ड एरे मॉड्यूल से लैस है, जो TOFD और फेज़्ड एरे के साथ-साथ दोहरे-एरे जांच के समवर्ती स्कैनिंग का समर्थन करता है। वाटर और ऑयल-प्रूफ टच स्क्रीन और पूर्ण-पाठ्यक्रम परीक्षण डेटा रिकॉर्डिंग क्षमताओं की विशेषता, HPA-620 एक उन्नत बौद्धिक फेज़्ड एरे दोष डिटेक्टर है।

पैरामीटर:

चैनल
मोड	PA मोड	UT मोड	TOFD मोड
संख्या	32:128	2	2
भौतिक पैरामीटर
डिस्प्ले	10.4-इंच टच स्क्रीन
इंपोर्ट	1 IPEX, 4 C5
I/O पोर्ट	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP(DisplayPort) (HDMI में स्थानांतरित कर सकते हैं)
	WIFI
	LEMO 1B एन्कोडर पोर्ट
	TTL I/O पोर्ट
GPS	हाँ
संग्रहण	आंतरिक: 64GB; बाहरी: USB फ़्लैश डिस्क
वज़न	5kg (बैटरी के बिना)
आयाम	350 मिमी×250 मिमी ×130 मिमी
(L×W×H)
AC	100V~240V 50Hz/60Hz
DC	13.5V
बैटरी का प्रकार	लिथियम बैटरी
बैटरी क्षमता	डबल बैटरी, प्रत्येक<100Wh
बैटरी लाइफ	≥4.5h
तापमान	ऑपरेटिंग तापमान रेंज:-10℃~40℃
	संग्रहण तापमान रेंज:-20℃~60℃
प्रवेश सुरक्षा रेटिंग	IP65
UT
PRF	25Hz~10kHz
ट्रांसमीटर वोल्टेज	75V~250V (50Ω लोड)
पल्स चौड़ाई	30ns~1000ns, 5ns के रूप में कदम के साथ
डैम्पिंग	400Ω, 80Ω
नमूना दर	100MHz
बैंडविड्थ	0.5MHz~20MHz (-3dB)
लाभ	0.0dB~110.0dB
संवेदनशीलता अधिशेष	≥60dB (संकीर्ण बैंडविड्थ), ≥52dB (व्यापक बैंडविड्थ) (2.5P20 ट्रांसड्यूसर, 200mmφ2फ्लैट-बॉटम छेद)
ऊर्ध्वाधर रैखिकता त्रुटि	≤3%
क्षैतिज रैखिकता त्रुटि	≤0.1%
संकल्प	≥26dB(2.5P20)
डायनामिक रेंज	≥30dB
फ़िल्टर	उच्च-पास, निम्न-पास और कई संकीर्ण बैंड-पास
सुधार	RF (TOFD मोड), पूर्ण तरंग, आधी तरंग +, आधी तरंग –
चैनल	2 चैनल
अधिकतम कवरेज	10000mm (स्टील अनुदैर्ध्य तरंग में)
गेट	A/B/G
गेट स्टार	पूर्ण सीमा
गेट चौड़ाई	पूर्ण सीमा के लिए गेट प्रारंभ
गेट थ्रेसहोल्ड	1~99%
अलार्म	ध्वनि/ऑप्टिकल
माप स्थान	सामने/पीक
TCG	16
फेज़्ड एरे
चैनल	32:128
अधिकतम एपर्चर	32 तत्व
अधिकतम तत्व	128 तत्व
फोकस कानून	≥1024
स्कैनिंग कोण	-89°~89°
अंशांकन	वेग, विलंब, TCG,ACG, एन्कोडर
परीक्षण मात्रा	1000mm
न्यूनतम कोण वृद्धि	0.1°(स्वचालित समायोजन)
नमूना दर	100MHz, 10bit
सुधार	पूर्ण तरंग
A-स्कैन स्क्रीन ऊंचाई	स्क्रीन ऊंचाई का 800% (अधिकतम)
ट्यून करने योग्य एनालॉग लाभ	80dB
अधिकतम PRF	20kHz
ट्रांसमीटर वोल्टेज	20V~110V(50Ω लोड)
पल्स प्रकार	द्विध्रुवी वर्ग तरंग
पल्स चौड़ाई	30ns~1000ns, 5ns के रूप में कदम
बैंडविड्थ	0.5MHz~20MHz(-3dB)
फ़िल्टर	उच्च-पास, निम्न-पास, कई संकीर्ण बैंड-पास
ट्रिगरिंग	एन्कोडर, समय-आधारित
माप स्थान	सामने/पीक
रीडआउट	आयाम; बीम पथ; क्षैतिज; गहराई
माप संकल्प	0.5mm
स्कैन मोड	L/S/C/D –स्कैन
स्कैन लंबाई	≥15 मीटर
स्कैन गति	≥30mm/s

विशेषताएँ:

निरीक्षण चैनल

38:128PR फेज़्ड एरे मॉड्यूल
TOFD और फेज़्ड एरे का समवर्ती स्कैनिंग
दोहरे-एरे जांच का समर्थन करता है
2-चैनल TOFD; 2-चैनल पारंपरिक अल्ट्रासोनिक परीक्षण

HPA-620 की कार्यक्षमता उपयोगकर्ताओं की विभिन्न मांगों की महान संतुष्टि प्रदान करती है।

फेज़्ड एरे मॉड्यूल

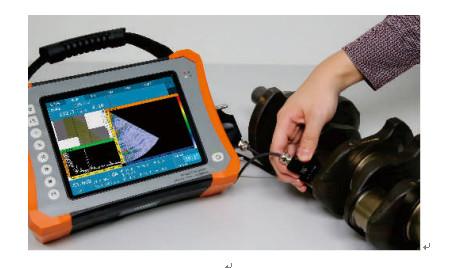

पारंपरिक बट वेल्ड निरीक्षण; पारंपरिक बट वेल्ड निरीक्षण (TOFD और फेज़्ड एरे के समवर्ती स्कैनिंग के साथ)
प्लेटों के लिए पारंपरिक C-स्कैन निरीक्षण
बोल्ट का पारंपरिक निरीक्षण
पारंपरिक संक्षारण निरीक्षण
TKY निरीक्षण

TOFD मॉड्यूल

प्रक्रिया पैरामीटर सेटअप; जांच और वेज पैरामीटर सेटअप

उपयोगकर्ता जांच और प्रक्रिया मापदंडों के आधार पर प्रासंगिक मापदंडों की गणना करने में सक्षम हैं, जिनमें शामिल हैं: PCS, स्कैनिंग कवरेज, नीचे कवरेज, बीम शामिल कोण.

डिस्प्ले

HPA-620 एक 10.4-इंच औद्योगिक-ग्रेड TFT स्क्रीन से सुसज्जित है, जिसमें स्पर्श करने योग्य संचालन है, जो तेज रोशनी और बाहर इष्टतम डिस्प्ले प्रदान करता है।

प्रक्रिया डिजाइन

प्रक्रिया सिमुलेशन मॉडल की पेशकश करते हुए, HPA-620 CAD सॉफ़्टवेयर के माध्यम से वस्तुओं के आयामों को आयात करके एक मॉडल भी बना सकता है। उपयोगकर्ताओं की समर्पित निरीक्षण प्रक्रिया को अनुकूलित करें और समाधानों की पूरी श्रृंखला के लिए वन-स्टॉप सेवा प्रदान करें।

दायरा:

पारंपरिक वेल्ड निरीक्षण

समग्र सामग्री का फेज़्ड एरे C-स्कैन निरीक्षण

बोल्ट और पेचदार पाइप का निरीक्षण

PE जोड़ों का निरीक्षण

छोटे-व्यास ट्यूब वेल्ड निरीक्षण का समाधान

HPA-620 पोर्टेबल 32 128PR फेज़्ड एरे TOFD स्कैनिंग अल्ट्रासोनिक दोष डिटेक्टर 0
