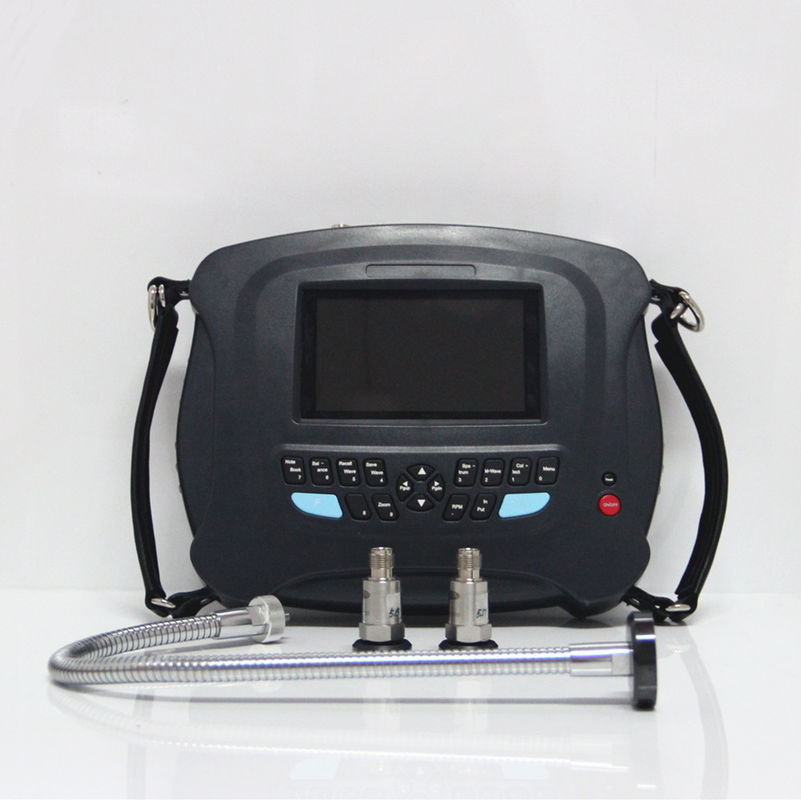

HG904A 2 चैनल डेटा कलेक्टर / डायग्नोसिस एनालाइजर / कंपन चरण बैलेंसर

HG904A 2 चैनल डेटा कलेक्टर / डायग्नोसिस एनालाइजर / कंपन चरण बैलेंसर

असंतुलन मशीन के कंपन का एक प्रमुख कारण है। यह अनुमान लगाया जाता है कि लगभग 50 प्रतिशत सभी खराबी रोटर के असंतुलन के कारण होती है।यांत्रिक असंतुलन से छुटकारा पाने के लिए सबसे अच्छा साधन है-स्थल पर संतुलन.नयाHG904A मशीनी विश्लेषक/बालेंसर विशेष रूप से इस उद्देश्य के लिए उपयोगी है। यह कंपन की तीव्रता को माप सकता है; आवृत्ति स्पेक्ट्रम का विश्लेषण करके कंपन कारण का निदान कर सकता है।यह घूर्णन गति और कंपन चरण को मापने के लिए भी इस्तेमाल किया जा सकता है, और असंतुलन भार और स्थान की गणना करने के लिए।

समग्र कंपन माप के लिए आयाम रेंज और आवृत्ति प्रतिक्रियाः

Fआकृतियाँ:

• प्रयोग करने में आसान
• वेक्टर चित्रण, संतुलन प्रक्रिया और परिणाम एक नज़र में स्पष्ट रूप से दिखाए जाते हैं
• 10 रोटर संतुलन डेटा का भंडारण
• परीक्षण द्रव्यमान का चयन करने योग्य निकालें या बने रहें
• संतुलन के परिणाम को दो निर्दिष्ट स्थानों में विभाजित करें
• रोटर के वजन, घूर्णन गति, त्रिज्या और आवश्यक संतुलन ग्रेड के आधार पर गणना की गई परीक्षण भार सीमा
• परीक्षण द्रव्यमान वैधता स्वचालित रूप से न्याय किया जाता है
• आरपीएम, आयाम और चरण का माप
• AD:16 बिट
• साइट पर 400,800,1600,3200,6400,12800 लाइनें एफएफटी स्पेक्ट्रम और निदान कार्य
• दो-चैनल एक साथ डेटा संग्रह
• असर और गियर निदान के लिए हार्डवेयर लिफाफा demodulation
• प्राकृतिक आवृत्ति मापने के लिए स्थानांतरण कार्य
• बड़े एलसीडी द्वारा तरंगरूप और स्पेक्ट्रम प्रदर्शन
• कंपन के मानों और कंपन तरंगों का भंडारण

संचालन की स्थिति

• तापमान सीमाः 5°C से 50°C तक
• सापेक्ष आर्द्रता:<85%, असंतृप्त
• बिना कास्टिक गैसों के
• बिना शक्तिशाली विद्युत चुम्बकीय क्षेत्र और मजबूत प्रभाव के

विनिर्देशः

• गतिशील संतुलन के लिए घूर्णन गति सीमाः 70-13,000 r/min
• ऑटो रेंज और मैनुअल रेंज चयन योग्य
• कंपन की माप सटीकताः 5 %

सेंसर: पिज़ोइलेक्ट्रिक एक्सेलेरोमीटर, मैग्नेटोइलेक्ट्रिसिटी वेग, एडी विस्थापन आदि।

• 8^थ-ऑर्डर दीर्घवृत्त एंटी-अलाइजिंग फिल्टर, आरपीएम बैंड-पास फिल्टर
• इनपुट सिग्नलःत्वरकमापक, आईसीपीऔर वोल्टेज

• स्पेक्ट्रम विश्लेषण की आवृत्ति सीमाः 100, 200, 500, 1K, 2K, 5K, 10K,20K,35KHz

89.6KHz केवल एक-चैनल नमूनाकरण के लिए(स्पेक्ट्रम विश्लेषण 35KHz),

51दो-चैनल नमूनाकरण के लिए.2KHz(स्पेक्ट्रम विश्लेषण 20KHz) ।

• डेटा भंडारणः 8G

• नोटबुकः दृश्य निरीक्षण के लिए 10 स्थिति कोड
• आउटपुटः पीसी के साथ संचार के लिए यूएसबी
• शक्तिः 8 घंटे के लिए निरंतर संचालन के लिए Ni-MH रिचार्जेबल बैटरी, कम बैटरी चेतावनी
• परिचालन वातावरणः 0~55^oC, 90% आर्द्रता नॉन-कंडेनसिंग
• फोटोसेल सेंसर के साथ घूर्णन गति माप
• गतिशील सीमाः 60dB 48dB समायोज्य लाभ सीमा के साथ
• आयामः 21×13×4 सेमी; वजनः 1.2 किलोग्राम (बैटरी शामिल है)

•



  पैकिंग सूची

  नयाHG904A कंपन डेटा कलेक्टर 1
  त्वरक 2
  चुंबकीय माउंट 2
  स्टील एक्सटेंशन प्रोब 1
  बैटरी चार्जर 1
  एक्सेलेरोमीटर केबल 3
  यूएसबीसंचार केबल 1
  संतुलन मॉड्यूल 1

  टैको/ट्रिगर सेंसर और केबल 1
  प्रतिबिंबक कागज सेट 1
  त्वरित प्रारंभ गाइड 1
  सॉफ्टवेयर सीडी 1
  HG904A और सेंसर 3 के प्रमाण पत्र
  मामला 1 ले जाना
