उत्पाद विवरण:
|
| उत्पाद का नाम: | चुंबकीय योक दोष डिटेक्टर | विद्युत आपूर्ति: | एसी：220V/50Hz |
|---|---|---|---|
| भारोत्तोलन शक्ति: | ≥4.5 किग्रा | अस्थायी भार दर: | 5 सेकंड पर, 5 सेकंड पर, 4 घंटे से अधिक का निरंतर उपयोग |
| पावर कॉर्ड की लंबाई (स्प्रिंग वायर): | 4 मी | चुंबकीय पैर संपर्क सतह का आकार: | 20×21मिमी |
| प्रमुखता देना: | चुंबकीय कण दोष डिटेक्टर,चुंबकीय योक दोष डिटेक्टर,स्थानीय चुंबकीयकरण दोष डिटेक्टर |
||

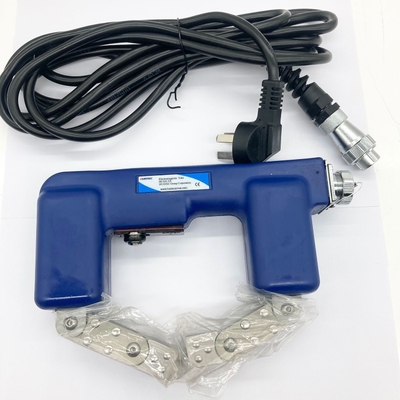

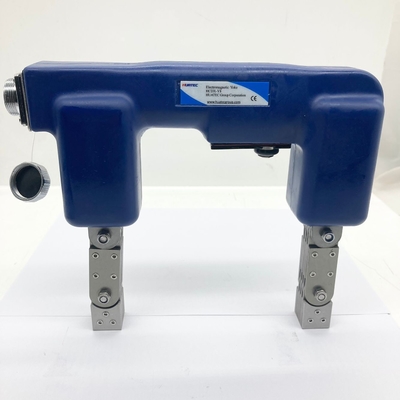

HCDX-Y8 चुंबकीय जुआ दोष डिटेक्टर चुंबकीय कण दोष का पता लगाने स्थानीय चुंबकत्व
एचसीडीएक्स-वाई8 हमारे नवीनतम विकसित एसी जूआ है। यह चुंबकीय कण दोष का पता लगाने और कार्य टुकड़े के स्थानीय चुंबकीकरण के लिए प्रयोग किया जाता है। मशीन कॉम्पैक्ट और टिकाऊ है, यह एक बहुत ही अच्छा उपकरण है।और बाजार पर सबसे कम वजन और सबसे बड़ा स्पैन एसी जूते में से एक हैउठाने की शक्ति और अन्य संकेतक GB/T 15822.3-2005/ISO 9934-3 की आवश्यकताओं को पूरा करते हैंः2002, ASME V और अन्य मानक।

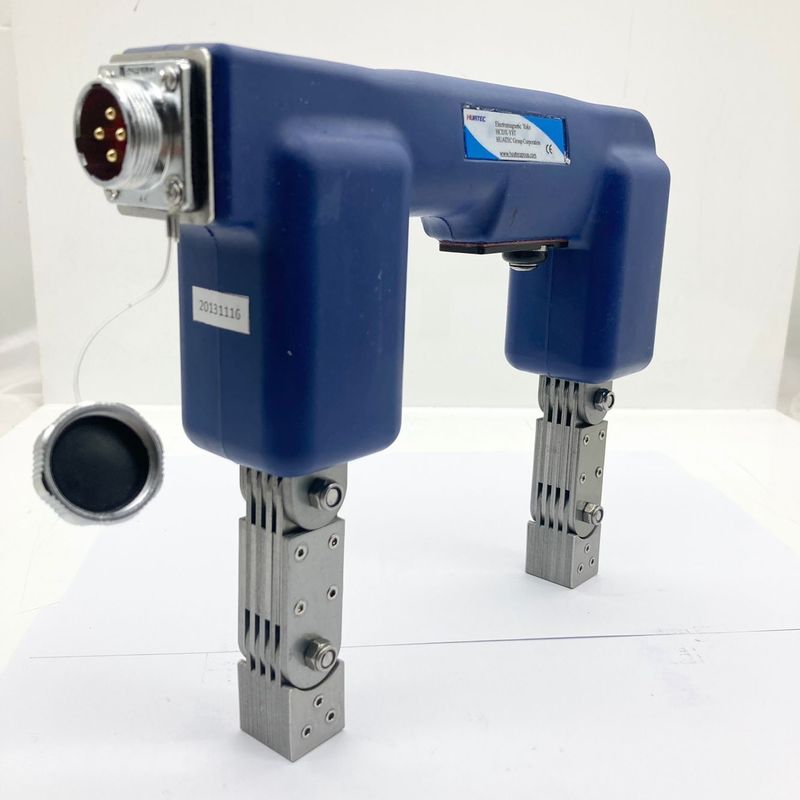

1.मशीन संरचना
| पद | भाग संख्या | पद | भाग संख्या |
| 1 | जुगाड़ | 5 | पावर केबल |
| 2 | प्रेरक एलईडी प्रकाश व्यवस्था | 6 | विमानन कनेक्टर कवर कनेक्शन केबल |
| (वैकल्पिक सामान) | |||
| 3 | जूता पांव | 7 | विमानन युग्मन कवर |
| 4 | माइक्रोस्विच | 8 | एसी पावर केबल |
2उपयोग की विधि
पावर केबल को मेजबान से कनेक्ट करें और AC प्लग को 220V पावर सॉकेट में प्लग करें।
HCDX-Y8 के दो चुंबकीय ध्रुवों को पता लगाने वाली वस्तु की सतह पर रखें, और एक निश्चित दबाव लागू करें ताकि दो चुंबकीय ध्रुव पता लगाने वाली वस्तु के साथ अच्छे संपर्क में हों।बटन स्विच दबाएँ, चालू, चुंबकत्व शुरू, ढीला, चुंबकत्व समाप्त होता है। जब योक स्विच चालू है, चुंबकीय पाउडर का पता लगाया वस्तु की सतह पर लागू किया जाता है (सूखा, गीला,फ्लोरोसेंट चुंबकीय पाउडर लागू किया जा सकता है).
यदि जांच की जाने वाली सतह बहुत चौड़ी है, तो उसे अनुभागों में चुंबकीयकृत किया जाना चाहिए और अनुभागों के बीच प्रभावी भागों को कुछ हद तक ओवरलैप किया जाना चाहिए।
चुंबकीय पैरों के बीच चलती जोड़ को घुमाएं, और चुंबकीय पैरों के बीच की दूरी को 45 मिमी से 225 मिमी के बीच समायोजित किया जा सकता है।
उपयोग करते समय 5 सेकंड से 5 सेकंड कम होना चाहिए, 4 घंटे तक लगातार इस्तेमाल किया जा सकता है।
3.तकनीकी मापदंड
3.1 जुआ
| पद | सूचक | पद | सूचक | ||
| जूए का वजन | 2.35 किलोग्राम | संवेदनशीलता | 30/100A का परीक्षण टुकड़ा स्पष्ट रूप से प्रदर्शित किया गया है | ||
| विद्युत आपूर्ति | AC:220V/50Hz | उठाने की शक्ति | ≥4.5 किलो | ||
| विद्युत धारा | कोई भार नहीं | 1.4A | अस्थायी भार दर | 5 सेकंड चालू, 5 सेकंड बंद, 4 घंटे से अधिक समय तक निरंतर उपयोग | |
| भार | 1.0ए | तापमान में वृद्धि | हैंडल सतह का तापमान ≤40 °C | ||
| चुंबकीय इलेक्ट्रोड की दूरी | 45~225 मिमी | इन्सुलेशन शक्ति | >2MΩ | ||
| पावर कॉर्ड की लंबाई (स्प्रिंग वायर) | 4 मीटर | चुंबकीय पैर संपर्क सतह का आकार | 20×21 मिमी | ||

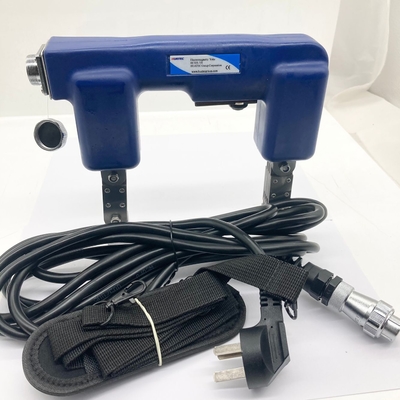

4. तालिका को कॉन्फ़िगर करें
| इमे | नाम | मात्रा |
| 1 | मेजबान | 1 |
| 2 | 220 वी पावर केबल | 1 |
| 3 | जूते का पट्टा | 1 |
| 4 | जूता बैग | 1 |
| 5 | हेक्स कुंजी 3 मिमी | 1 |
| 6 | मैनुअल | 1 |
| 7 | कैलिब्रेशन प्रमाणपत्र | 1 |
नोटःयह मशीन वैकल्पिक चार्जर, बैटरी, केबल हो सकती है, वैकल्पिक रूप से डीसी जूते में परिवर्तित किया जा सकता है। वैकल्पिक प्रेरण एलईडी प्रकाश व्यवस्था और झुकाव चुंबकीय पैर।
