उत्पाद विवरण:
|
| Product name: | Hardness Tester | Compression stroke: | 2.50mm |
|---|---|---|---|
| Maximum load: | 980g | Preload: | 50g |
| प्रमुखता देना: | मोल्ड कठोरता परीक्षक,हरी रेत सतह मोल्ड कठोरता परीक्षक,सैंड सरफेस मोल्ड हार्डनेस टेस्टर |
||

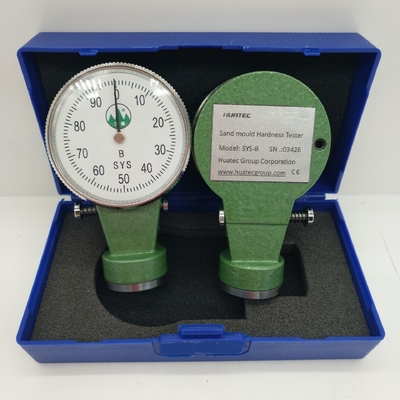

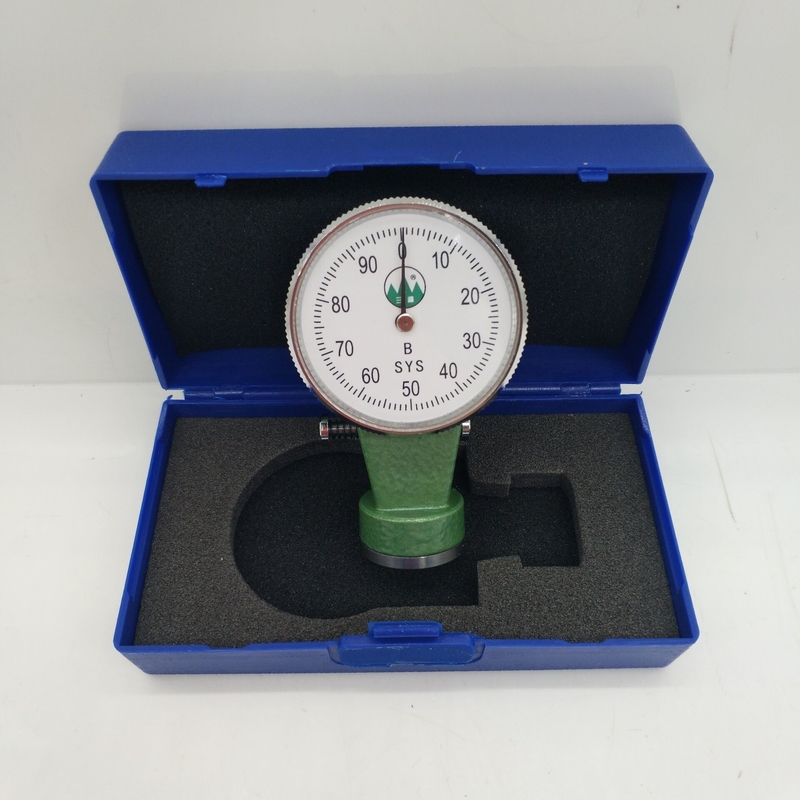

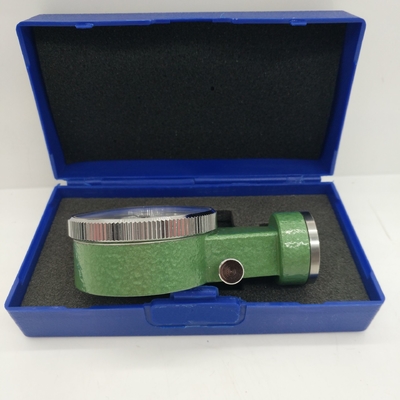

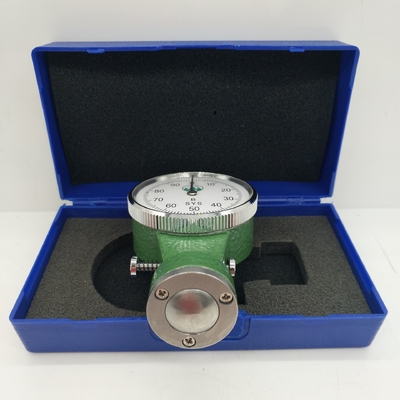

हरी रेत सतह मोल्ड कठोरता परीक्षक रेत सतह कठोरता
1. अवलोकन
तीन प्रकार के रेत सतह कठोरता परीक्षक, ए बी सी, का उपयोग हरे रेत के मोल्ड की सतह कठोरता को मापने के लिए किया जाता है।
इसकी संरचना में रैक प्रेशर हेड (1) मीटर हेड (2) वॉच केस (3) फोर्स स्प्रिंग (4) ड्राइव गियर (8) रोटरी गियर (14) पॉइंटर (15) समायोजन रिंग (16) आदि शामिल हैं।
प्रकार A: हाथ से या यांत्रिक निम्न और मध्यम दबाव से मोल्ड किए गए ठीक रेत के मोल्ड (कोर) की सतह कठोरता परीक्षण के लिए उपयुक्त है।प्रकार बी हाथ से या यांत्रिक निम्न और मध्यम दबाव से मोल्ड किए गए ठीक और मोटे रेत के मोल्ड (कोर) की सतह कठोरता परीक्षण के लिए उपयुक्त हैप्रकार सी उच्च दबाव मोल्डिंग में रेत के मोल्ड की सतह कठोरता का परीक्षण करने के लिए उपयुक्त है।
2. तकनीकी विनिर्देश और मापदंड
I सटीकता
जब सूचक किसी भी मूल्य है, तो इंडेंटर का संबंधित बल सहिष्णुता ± 5% है
सूचक O स्थिति में लौटता है और सहिष्णुता + -1 डिग्री है।
II आयाम 90x55x28
नोटः अधिकतम भार वह बल है जो इंडेंटर को गेज हेड (2) के स्तर तक दबाने के लिए आवश्यक है।
| पैरामीटर | प्रकार ए | प्रकार बी | प्रकार C |
| संपीड़न स्ट्रोक | 2.50 मिमी | 2.50 मिमी | 2.50 मिमी |
| अधिकतम भार | 237 ग्राम | ९८० ग्राम | 1500 ग्राम |
| पूर्व लोड | 90 ग्राम | 50 ग्राम | 180 ग्राम |
3सिद्धांत
इस सिद्धांत के अनुसार कि वसंत का बल और स्ट्रोक रैखिक हैं, वसंत का स्ट्रोक गियर और रैक के एक सेट के माध्यम से सतह सूचक द्वारा इंगित किया जाता है।रेत की सतह कठोरता की इकाई (जी/एमएम2) है, लेकिन इकाई के बजाय कठोरता का उपयोग करना सामान्य है। क्योंकि उनके मूल्य संबंधित और सुसंगत हैं, अर्थात, यदि इकाई मूल्य बड़ा है (जी / मिमी 2), तो संबंधित डिग्री मूल्य भी बड़ा है।
4उपयोग और समायोजन
I O स्थिति को समायोजित करें. जब पॉइंटर (15) O स्थिति में नहीं है, तो पॉइंटर (15) को O स्थिति के साथ संरेखित करने के लिए समायोजन अंगूठी (16) को घुमाएं।कठोरता परीक्षक को परीक्षण रेत की सतह पर दृढ़ता से दबाएं (कठोरता परीक्षक की धुरी रेत के मोल्ड की सतह के लंबवत होनी चाहिए), ताकि कठोरता परीक्षक सिर (2) की सतह परीक्षण रेत सतह के साथ निकट संपर्क में है, और सूचक भी है जब यह एक निश्चित मूल्य पर बंद हो जाता है, इसे लॉक करने के लिए लॉक पिन (18) दबाएं,मापा गया मान पढ़ें, और फिर अंकुश (15) को ओ स्थिति में वापस लाने के लिए लॉक पिन (18) को ढीला करें।
III माप करते समय, आप प्रत्येक मापने वाले भाग पर 3-5 बार परीक्षण कर सकते हैं, और फिर औसत संख्या की गणना कर सकते हैं, जो भाग की कठोरता मूल्य है।
5मरम्मत और रखरखाव
I. घड़ी के ढक्कन (13) और घड़ी के मामले के पीछे के शिकंजा को अपनी मर्जी से न खोलें ताकि इसमें रेत और धूल के गिरने से रोका जा सके, जो इसकी सटीकता को प्रभावित करेगा।
II. उपयोग या स्थान पर, यह उपकरण के खराबी से बचने और उपयोग को प्रभावित करने के लिए गंभीर कंपन के अधीन नहीं है।
III. यदि इंडेंटर (1) और मीटर हेड (2) के बीच के अंतराल में रेत है, तो 3 ~ M2 शिकंजा को सावधानीपूर्वक अनस्क्रू करें, मीटर हेड को हटा दें, चिपचिपा रेत को हटा दें,और इसे स्थापित करें जैसा कि यह है (इंडेंटर को बाहर न खींचें)
