उत्पाद विवरण:
|
| उत्पाद का नाम: | कंपन अंशशोधक | आवृत्ति: | 10, 20, 40, 80, 160, 320, 640, 1280 हर्ट्ज़ +0.01% |
|---|---|---|---|
| त्वरण: | मी/से2 (पीक) | प्रॉड: | 5 मिमी और 8 मिमी जांच रेंज: 0 ~ 4.0 मिमी |
| प्रमुखता देना: | डिजिटल कंपन कैलिब्रेटर,कंपन विश्लेषक कंपन कैलिब्रेटर,स्थिर आवृत्ति कंपन कैलिब्रेटर |
||
डिजिटल कंपन कैलिब्रेटर कंपन विश्लेषक कंपन परीक्षक स्थिर आवृत्ति
ISO10816 HG-5010 कंपन कैलिब्रेटर के लिए आवेदनः
1.कंपन त्वरणमापक, वेग और निकटता ट्रांसड्यूसर और एक कंपन मापने वाले उपकरणों को कैलिब्रेट करने के लिए इस्तेमाल किया जा सकता है। मानक साइन संकेत आवृत्ति 10, 20, 40, 80, 160, 320,640 और 1280 हर्ट्ज
2.कैलिब्रेटर से त्वरण, वेग और विस्थापन का आयाम उत्पन्न किया जा सकता है
3.पोटेंशियोमीटर के माध्यम से परिभाषित किया जा सकता है और डिजिटल डिस्प्ले पर दिखाया जा सकता है। या तो क्षैतिज या ऊर्ध्वाधर कंपन उत्पन्न किया जा सकता है।

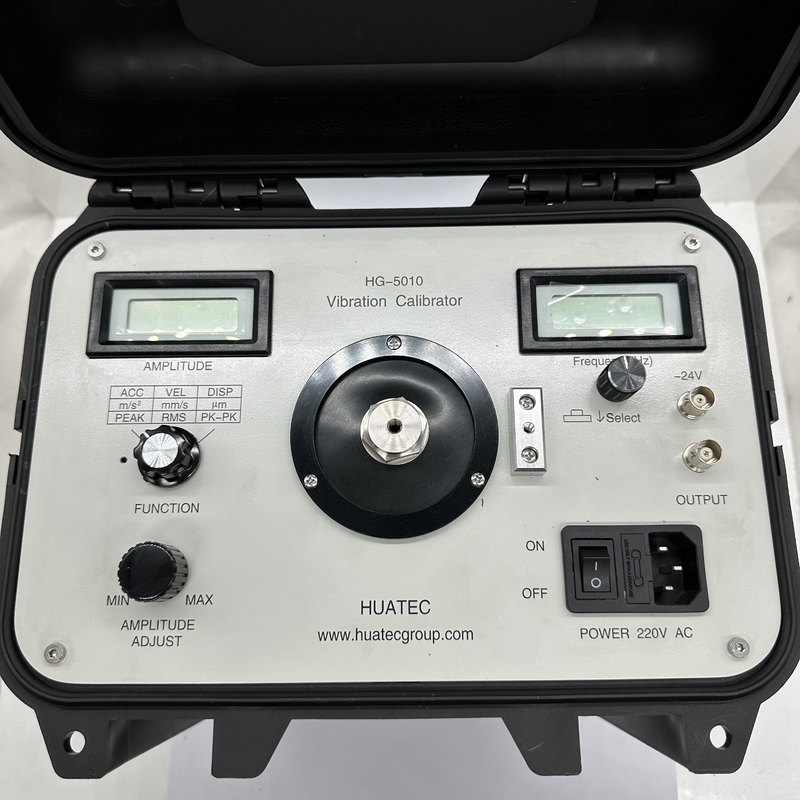

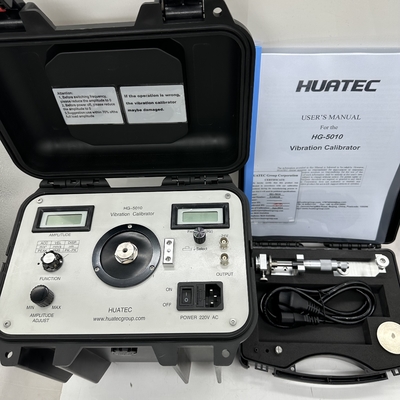

4.एचजी-5010 कंपन कैलिब्रेटर एक में साइन सिग्नल जनरेटर, पावर एम्पलीफायर, मानक ट्रांसड्यूसर और शेकर को जोड़ता है और इसमें एक छोटी मात्रा, उच्च सटीकता और आसान संचालन की सुविधा होती है।इसका प्रयोग प्रयोगशाला या स्थल पर किया जा सकता है।.
5अंतर्राष्ट्रीय मानकः आईएसओ 10816
विनिर्देशः
| आवृत्ति | 10, 20, 40, 80, 160, 320, 640, 1280 हर्ट्ज +0.01% |
| त्वरण | m/s2 (पीक) |
| गति | mm/s (RMS) |
| विस्थापन | um ((PK-PK) |
आयाम सटीकताः
त्वरण (30m/s)2pk, 80Hz) 40Hz से 320Hz तक+0.3dB+एक अंक
10 हर्ट्ज से 1280 हर्ट्ज+0.5dB+एक अंक
गति (25 मिमी/सेकंड pk,80 हर्ट्ज) 40 हर्ट्ज से 320 हर्ट्ज+0.5dB+एक अंक
विस्थापन (10μm pk-pk, 80Hz) 40Hz से 320Hz+0.5dB+एक अंक
निकटता जांच रैखिकता

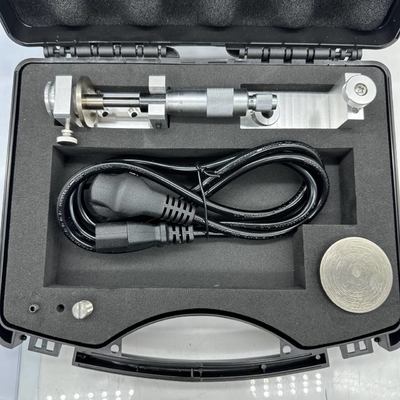

प्रॉडः 5mm और 8mm जांच रेंजः 0~4.0mm
प्रदर्शनः 31/2त्वरण, वेग या विस्थापन के लिए अंकीय प्रदर्शन
अधिकतम कंपन आयाम और अधिकतम भारः
क्योंकि एचजी-5010 कंपन कैलिब्रेटर में इस्तेमाल किया गया वाइब्रॉस्टैंड काफी छोटा है,विभिन्न आवृत्तियों के तहत अलग-अलग वजन के ट्रांसड्यूसर के कैलिब्रेशन के दौरान कैलिब्रेटर का आउटपुट आयाम भी अलग होता हैअधिकतम कंपन आयाम और अधिकतम भार अधिकतम त्वरण से संबंधित हैं।कैलिब्रेटर से एक निश्चित आवृत्ति के तहत और कैलिब्रेट किए जाने वाले ट्रांसड्यूसर के एक निश्चित वजन के साथ उत्पन्न अधिकतम वेग और अधिकतम विस्थापन आउटपुटनिम्नलिखित तालिका में विशिष्ट आंकड़े देखे जा सकते हैं।
|
Wt
आवृत्ति |
<100 ग्राम | <250 ग्राम | <६५० ग्राम | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10 हर्ट्ज | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 हर्ट्ज | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 हर्ट्ज | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 हर्ट्ज | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 हर्ट्ज | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 हर्ट्ज | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 हर्ट्ज | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| १२८० हर्ट्ज | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
नोट: उच्च आवृत्ति के साथ कंपन के विस्थापन का मूल्य बहुत छोटा होता है इसलिए कैलिब्रेटर से कोई कंपन संकेत आउटपुट नहीं होगा।
आकारः280 x 180 x 250 मिमी
वजनः20 पाउंड, 9 किलो
तापमानः संचालनः0oC से 50oसी
भंडारणः-20oसी से 70 तकoसी
आर्द्रता:९०% नॉन कंडेनसिंग
