उत्पाद विवरण:
|
| उत्पाद का नाम: | चुंबकीय कण दोष डिटेक्टर | विद्युत आपूर्ति: | AC 220V ± 10% 50HZ 5A |
|---|---|---|---|
| आउटपुट: | एसी 38वी 10ए | निरीक्षण की गति: | ≥6 मी/मिनट |
| वजन: | लगभग 6.5 किग्रा (मुख्य इकाई) | नियंत्रक का आकार: | 95x45x75मिमी (लम्बाई*चौड़ाई*ऊंचाई) |
| प्रमुखता देना: | पोर्टेबल चुंबकीय कण दोष डिटेक्टर,मल्टीफंक्शन चुंबकीय कण दोष डिटेक्टर,वर्तमान समायोज्य चुंबकीय कण दोष डिटेक्टर |
||
एचसीडीएक्स-आईआईएससी पोर्टेबल मल्टीफंक्शन चुंबकीय कण दोष डिटेक्टर वर्तमान समायोज्य डीमैग्नेटाइजेशन प्रभाव
परिचय:
एचसीडीएक्स-आईआईएससी कम्पोजिट चुंबकीय पाउडर दोष डिटेक्टर सिलिकॉन नियंत्रित संपर्क रहित स्विच को अपनाता है, कम शोर, मजबूत चुंबकीय बल, लंबी सेवा जीवन और सरल संचालन के साथ,क्षेत्र और प्रयोगशाला उपयोग के लिए उपयुक्त. उपकरण संयुक्त विन्यास को अपनाता है, और उपयोगकर्ता अपनी आवश्यकताओं के अनुसार स्वतंत्र रूप से जांच चुन सकते हैं। उपयोगकर्ता की आवश्यकताओं के अनुसार प्रकार ए, डी, ई, ओ जांच को कॉन्फ़िगर किया जा सकता है।
एचसीडीएक्स-आईआईएससी सीरीज में डीमैग्नेटाइजेशन का कार्य है, और वर्तमान समायोज्य है।
8-बिट MCU को इस चुंबकीय कण दोष डिटेक्टर (चरण नियंत्रित सर्किट के साथ) द्वारा नियंत्रक के रूप में अपनाया जाता है,और चुंबकीय करंट का निरंतर विनियमन एसी शून्य वोल्टेज क्रॉसिंग संकेत और वर्तमान विनियमन के संकेत के सटीक संग्रह के माध्यम से महसूस किया जा सकता हैइसके अलावा यह demagnetization के कार्य से लैस है; demagnetization समारोह demagnetization मोड का चयन करने और ट्रिगर बटन दबाने के बाद चालू किया जा सकता है।एमसीयू का कार्यक्रम आजीवन मुफ्त उन्नयन का आनंद ले सकता है, और प्रकार ए, डी, ई, ओ जांच उपयोगकर्ता की आवश्यकताओं के अनुसार विन्यस्त किया जा सकता है।
आवेदनः
मुख्य रूप से फेरोमैग्नेटिक वर्कपीस की सतह और निकट सतह दरारों का पता लगाने के लिए प्रयोग किया जाता है।
बॉयलर दबाव पोत, इस्पात संरचना, फोर्जिंग, कास्टिंग, वेल्डिंग पार्ट्स, मशीनीकृत पार्ट्स आदि

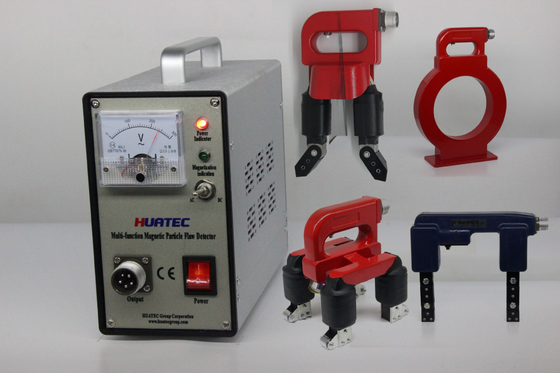

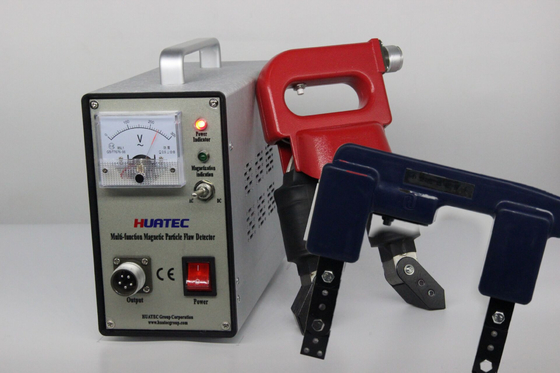

मॉडल HCDX-IISC के लिए मानक जांच परिचयः
प्रकार डी जांच (इलेक्ट्रोमैग्नेटिक योक जांच): चल जोड़ों से सुसज्जित, चुंबकीय और सतह काम टुकड़ा का पता लगा सकते हैं।
प्रकार ए जांच (घोड़े के जूते जांच): सभी प्रकार के फिलेट वेल्ड के लिए उपयुक्त, बड़े काम के टुकड़े स्थानीय चुंबकत्व निरीक्षण के अंदर और बाहर के कोनों, काम रोशनी के साथ सुसज्जित।
प्रकार O जांच (रिंग प्रकार के कॉइल): यह काम के टुकड़े की परिधि दरार का पता लगाने के लिए उपयुक्त है, और यह काम के टुकड़े की थकान के कारण दरारों के लिए बहुत संवेदनशील है।यह दूर की विधि से काम टुकड़ा demagnetise कर सकते हैं.
प्रकार ई जांच (घुमावदार चुंबकीय क्षेत्र जांच): सभी प्रकार के सीधे वेल्ड, परिधि वेल्ड, बट वेल्ड और बड़े ज्यामितीय आकार के साथ सपाट और घुमावदार सतह के लिए एक चौतरफा दोष का पता लगाना।जांच रोलर से सुसज्जित है, जो ऑपरेशन को आसान बनाता है और गति को बढ़ाता है। जांच आसान अवलोकन के लिए काम करने वाली रोशनी से लैस है।
तकनीकी मापदंडः
बिजली की आपूर्तिः AC 220V ± 10% 50HZ 5A
आउटपुटः AC 38V 10A
A.D.E.O प्रकार के जांच वैकल्पिक और उपलब्ध हैं
निरीक्षण की गतिः ≥6 m/min
जांच का तापमान वृद्धिः ≤60°C
काम करने की गतिः लंबे समय तक निरंतर संचालन के लिए काम करने की सिफारिश की जाती हैः चुंबकीयकरण समय ≤3 सेकंड, अंतराल समय ≥5 सेकंड
वजनः लगभग 6.5 किलोग्राम (मुख्य इकाई)
नियंत्रक का आकारः 95x45x75 मिमी (L*W*H)
ढोने के मामले का आकारः 170x140x70 मिमी (L*W*H)
सभी वैकल्पिक जांच पैरामीटरः
| डी प्रकार की जांच |
उठाने का बलः AC≥5Kg DC≥18Kg (बिना जोड़ों के) ध्रुव दूरीः 50-200 मिमी (समायोज्य) ऑपरेटिंग करंटः ≥8A कामकाजी वोल्टेजः AC=38V, DC=9V वजनः 2.5 किलो |
| एटीपी जांच |
उठाने का बलः AC≥4.5kg DC≥18Kg पोल दूरीः 20-160 मिमी (समायोज्य) कामकाजी वोल्टेजः AC=38V, DC=9V वजनः 2.0 किलो |
| ओटाइप जांच |
केंद्रीय चुंबकीय तीव्रताः 180Oe कामकाजी वोल्टेजः AC=38V अंदर का व्यासः 150 मिमी वजनः 2.5 किलो |
| प्रकार जांच |
उठाने का बलः ≥12 किलो दूरीः 110 मिमी ऑपरेटिंग करंटः ≥7A निरीक्षण गतिः 6 मीटर/मिनट काम कर रहे वोल्टेजः 38 वी बाएं, 2 वजनः 3.0 किलो |
मानक वितरणः
होस्ट HCDX-IISC 1
प्रकार डी जुआ जांच 1
प्रकार ए जांच 1
प्रकार ई जांच 1
प्रकार O जांच 1
विद्युत लाइन 1
जांच लाइन 1
मानक नमूना 1
ऑपरेशन मैनुअल 1
प्रमाणपत्र 1
वैकल्पिक सामान:
प्रकार ए जांच
ओ जांच
ई जांच
डी जांच
मृत भार
परीक्षण नमूना
यूवी प्रकाश
