उत्पाद विवरण:
|
| उत्पाद का नाम: | फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर | मॉडल: | एचएमपी-6000ए |
|---|---|---|---|
| अनुसंधान का विस्तार: | व्यास (0~250मिमी), लंबाई 1000मिमी (अनुकूलित लंबाई 0~6000मिमी) | इलेक्ट्रोड रिक्ति: | 0~1200 मिमी (समायोज्य) |
| चुम्बकत्व धारा: | 0~6000ए | विद्युत आपूर्ति: | तीन-चरण पांच-तार एसी 380V 50Hz |
| प्रमुखता देना: | चुंबकीय कण दोष डिटेक्टर,फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर |
||

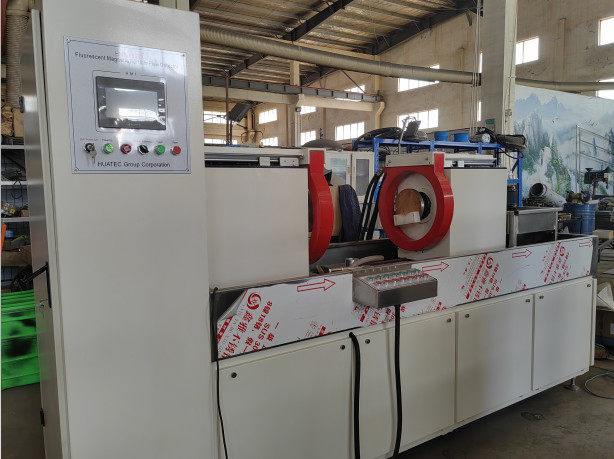

HMP-6000A फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर
कामकाजी सिद्धांत
चुंबकीय पाउडर दोष का पता लगाने के लिए लीक चुंबकीय क्षेत्र और चुंबकीय पाउडर की बातचीत का उपयोग कर कार्य टुकड़ा दोष, यह स्टील की सतह और निकट सतह दोष (जैसे दरारें,स्लग समावेशन, अनाज, आदि) पारगम्यता और स्टील पारगम्यता में अंतर, इन सामग्रियों के चुंबकीय क्षेत्र की विखंडन विकृति के चुंबकीयकरण के बाद हो जाएगा,चुंबकीय प्रवाह रिसाव और रिसाव चुंबकीय क्षेत्र का हिस्सा, चुंबकीय पाउडर की अवशोषण विशेषता के दोषपूर्ण भागों की अपनी रिसाव चुंबकीय ऊर्जा का उपयोग करके, इस प्रकार,चुंबकीय कणों चुंबकीय कणों दोष पर जमा बनाने के लिए आकर्षित कर रहे हैं -- चुंबकीय निशान, जो उपयुक्त प्रकाश व्यवस्था के तहत दोषों के स्थान और आकार को दिखाते हैं
प्रयोग
फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर का उपयोग फेरोमैग्नेटिक वर्कपीस (जैसे बोल्ट, पिन, बुशिंग, गियर, गियर रिंग, क्रैंकशाफ्ट, आदि) की सतह और निकट सतह का पता लगाने के लिए किया जाता है।) के कारण जाली, शमन, पीसने, दरारों और स्लग और अन्य सूक्ष्म दोषों के कारण थकान
निष्पादन मानक
चुंबकीय कण दोष डिटेक्टर:GB/T8290 2011
चुंबकीय कण निरीक्षण अवलोकन की शर्तेंःGB/T 5097-2020/ ISO 3059:2012
अमेरिकन सोसाइटी फॉर मटेरियल्स एंड टेस्टिंगः मैग्नेटिक पार्टिकल्स टेस्ट मेथड ASTM E1444-01
यूरोपीय संघ और अंतर्राष्ट्रीय मानक: DIN EN ISO 9934-2-2003
तकनीकी मापदंडः
| पता लगाने की सीमा | व्यास (0~250mm), लंबाई 1000mm (अनुकूलित लंबाई 0~6000mm) |
| निरीक्षण विधि | फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय कण निरीक्षण |
| चुंबकीयकरण मोड | परिधि, अनुदैर्ध्य और यौगिक चुंबकत्व |
| इलेक्ट्रोड की दूरी | 0~1200 मिमी (समायोज्य), अनुकूलित रेंज (0~6000 मिमी) |
| क्लैंपिंग मोड | मैनुअल/न्यूमेटिक क्लैंपिंग |
| चुंबकीय करंट | 0~6000A |
| विमुद्रीकरण प्रभाव | अवशिष्टता 0.3mT से कम |
| दोष का पता लगाने की संवेदनशीलता | A1 मानक परीक्षण टुकड़ा (15/50) स्पष्ट रूप से प्रदर्शित |
| विद्युत आपूर्ति | तीन चरण पांच तारों वाला AC 380V 50Hz |
| परिधि चुंबकीय करंट ((A) | 6000 |
| अनुदैर्ध्य चुंबकीय प्रवाह क्षमता ((AT) | 20000 |
| वैकल्पिक कॉइल आंतरिक व्यास ((मिमी) | 350 |
| अधिकतम इलेक्ट्रोड अंतर वैकल्पिक है ((मिमी) | 1500 |
| मेजबान | स्प्लिट प्रकार (इलेक्ट्रिक कंट्रोल कैबिनेट मुख्य इंजन से अलग है) |
| अतिसंवेदनशीलता | प्रकार ए नमूना (15/50) स्पष्ट रूप से दिखाता है |
| अस्थायी भार दर | ≤20% |
| नियंत्रण मोड | मैनुअल/सेमी-ऑटोमैटिक |
| इंटरफेस ((*) | बटन/टच स्क्रीन |
| क्लैंपिंग तरीका(*) | विद्युत और वायवीय |
| रास्ता मोड़ो | विद्युत |
| वैकल्पिक विद्युत चुंबकीयकरण विधि | परिधि चुंबकत्व, अनुदैर्ध्य चुंबकत्व, यौगिक चुंबकत्व |
| एसी डीमैग्नेटाइजेशन मोड | स्वतः कमजोर विमुद्रीकरण |
| सुधार का तरीका | एकल चरण आधा तरंग, एकल चरण पूर्ण तरंग, तीन चरण पूर्ण तरंग |
| एसी/डीसी चुंबकीयकरण विधि ((*) | परिधिगत एसी चुंबकत्व/परिधिगत डीसी चुंबकत्व, अनुदैर्ध्य एसी चुंबकत्व, परिधिगत एसी अनुदैर्ध्य डीसी कम्पोजिट चुंबकत्व |
| डीसी डीमैग्नेटाइजेशन मोड ((*) | कमजोर विलोमनीकरण, अति-निम्न आवृत्ति विलोमनीकरण |
| यूवी दीपक | लटकता हुआ प्रकार, हाथ से पकड़े जाने वाला प्रकार |
| छिड़काव समय | 3′′6′′/मैनुअल |
| चुंबकीयकरण का समय | 0.5"~2"/ समय |
| रोटेशनल अवलोकन समय | 5" ₹10"/हप्ता |
| विमुद्रीकरण का समय | 3 से 5 इंच/समय |
| वायु आपूर्ति | 0.4-0.8MPa |
| शक्ति | तीन-चरण पांच लाइन, 380V±10%, 50Hz |
| कुल आयाम ((मिमी) | लंबाई:1 ∼1.5 मीटर + इलेक्ट्रोड का अंतर |

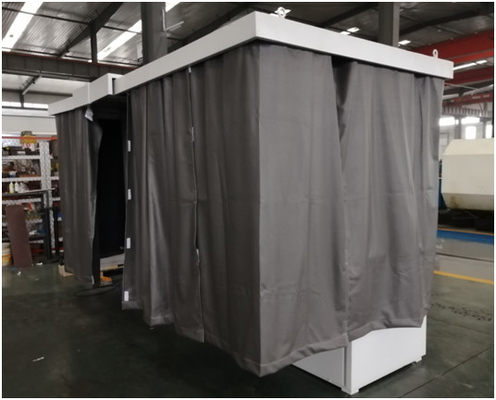

| चौड़ाईः800~1200mm(डार्करूम की चौड़ाई जोड़ें:1800mm) |
