उत्पाद विवरण:
|
| उत्पाद का नाम: | चलती चुंबकीय कण दोष डिटेक्टर | मॉडल: | एचसीडीएक्स-1500 |
|---|---|---|---|
| एसी चुंबकीयकरण धारा: | 0~1500ए | आयाम: | 750(एल)× 420(डब्ल्यू)×900(एच) मिमी |
| अवशेष स्थिरता: | ≤±5% | विद्युत आपूर्ति: | 220 वोल्ट |
| प्रमुखता देना: | 0~1500A चलती चुंबकीय कण दोष डिटेक्टर,चलती चुंबकीय कण दोष डिटेक्टर,एसी/डीसी चुंबकीय कण दोष डिटेक्टर |
||

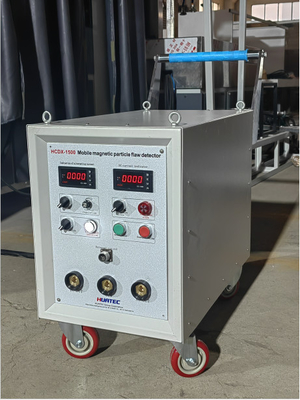

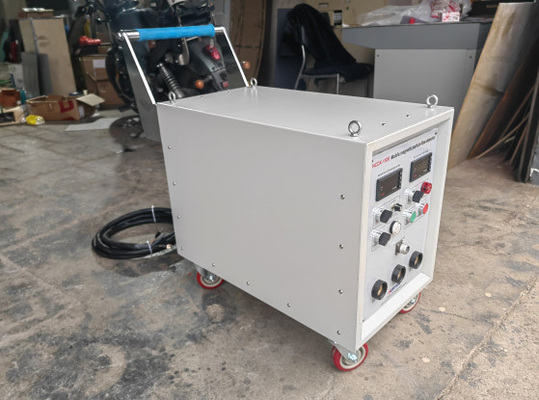

HCDX-1500 0~1500A AC/DC चलती चुंबकीय कण दोष डिटेक्टर
मैं.तकनीकी विनिर्देश
| एसी चुंबकीय करंट | AC 0~1500A (प्रभावी मूल्य) लगातार समायोज्य, अल्पकालिक अंतराल शक्ति, पावर ऑफ चरण नियंत्रण के साथ; |
| HWDC | 0~1500A (औसत से दोगुना) निरंतर समायोज्य, अल्पकालिक अंतराल शक्ति; |
| स्वचालित डीमैग्नेटिंग करंटः | एसी/एचडब्ल्यूडीसी 1500A~0 लगातार समायोज्य, विद्युत की कमी के साथ demagnetization समय छोटा है; |
| आउटपुट केबल | 3 मीटर के 2 तांबे-कोर लचीले केबल (120 मिमी2) |
| विद्युत आपूर्ति | 220 वी (दो-चरण तीन तार प्रणाली) ±10%, 50 हर्ट्ज, तत्काल धारा लगभग 100 ए है |
| आयाम | 750 ((L) × 420 ((W) × 900 ((h) मिमी; (हैंडल शामिल नहीं है); |
| अवशेष स्थिरता | ≤±5%; |
| वजन | लगभग 120 किलो। |
II.संरचना की विशेषता
एक 10 वर्ग तीन कोर केबल बिजली इनपुट के लिए सुसज्जित है, एक छोर सर्किट ब्रेकर के ऊपरी छोर से जुड़ा है,और दूसरे छोर बिजली ग्रिड वितरण बोर्ड पर हवा स्विच से जुड़ा हुआ है, शरीर भी जमीनी है।
तीन कोर केबल के आरडी और बीके तारों को पावर फेज कंडक्टर से जोड़ा जाता है और बीयू तार को सुरक्षात्मक ग्राउंडिंग केबल से जोड़ा जाता है।
अंतर्निहित फ्यूज सुरक्षा उपकरण. बाहरी 220V बिजली की आपूर्ति चालू करें, डिवाइस बिजली स्विच चालू करें, और मुख्य सर्किट पर बिजली चालू करें.
आउटपुट केबल को आसानी से हटाने और बदलने के लिए, चुंबकीयकरण कॉइल या समर्थन जांच के आसान कनेक्शन के लिए एक त्वरित कनेक्टर का उपयोग किया जाता है।

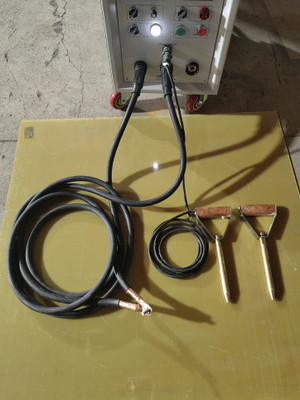

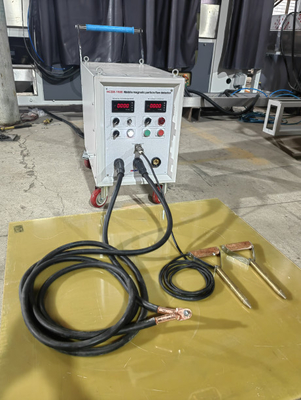

समर्थन छड़ी का जांच सिर एक हटाने योग्य तांबा सिर है, जो तांबा जाल पैड के माध्यम से वर्कपीस से संपर्क कर सकता है, ताकि यह खराब संपर्क के कारण विफलता के लिए प्रवण न हो।एक पुश-बटन स्विच के साथ एक रॉड जांच एक गोल विमानन प्लग के माध्यम से पैनल के बीच में एक गोल सॉकेट से जुड़ा एक तीन कोर केबल हैसमर्थन रॉड जांच पर पुश-बटन स्विच ऑपरेशन पैनल पर हरे बटन के रूप में इस्तेमाल किया जा सकता है।तीन कोर केबल पर गोल विमानन प्लग तांबे की पट्टी के बीच में गोल सॉकेट से जुड़ा हुआ है, और पैर स्विच को ऑपरेशन पैनल पर हरे रंग के बटन से जोड़ा जा सकता है।
वी.अनुप्रयोग और उपयोग
1. उपयोग से पहले ध्यान दें और ध्यान दें
कृपया इस निर्देश पुस्तिका को विस्तार से पढ़ें. पहली बार या लंबे समय से उपयोग से पहले, कृपया जाँच करें कि क्या बाहरी भागों अच्छी तरह से बरकरार हैं,भी आप ढक्कन खोलने के लिए जाँच करने के लिए अगर अगर किसी भी ढीली आंतरिक भागों कर सकते हैं, लेकिन बिना अनुमति के किसी भी भाग को अलग न करें और इकट्ठा न करें।
इसे सूखे, स्वच्छ, अच्छी तरह से हवादार वातावरण में अम्ल या क्षार और अन्य संक्षारक गैसों के बिना संग्रहीत और उपयोग किया जाना चाहिए।इस वातावरण में उच्च तापमान और मजबूत कंपन या प्रभाव नहीं होना चाहिए.
बिजली की आपूर्ति पर स्विच करने से पहले, pls जाँच करें कि क्या बिजली की आपूर्ति आवश्यक बिजली की आपूर्ति के साथ संगत है, साथ ही कनेक्शन सही है या नहीं,और क्या बिजली नेटवर्क और स्विच क्षमता आवश्यकताओं को पूरा करती है
2. उपयोग और संचालन
(1) बिजली केबल को बिजली ग्रिड से कनेक्ट करें, बिजली वितरण कैबिनेट कनेक्ट करें, और मुख्य सर्किट को बिजली ग्रिड से कनेक्ट करें
(2) "पावर", "पावर" संकेतक प्रकाश पर स्विच करें, तो यह बिजली की आपूर्ति और निकास पंखे पर सर्किट नियंत्रण का एहसास काम शुरू;
(3) जब एसी चुंबकीयकरण की आवश्यकता होती है, तो "एसी/डीसी" चयनकर्ता स्विच को "एसी" स्थिति में घुमाएं और वर्तमान विनियमन बटन "वर्तमान एडीजे" को न्यूनतम या उपयुक्त स्थिति में घुमाएं;
(4) दो 120mm2 केबलों के एक छोर के तांबे के कनेक्टर को मशीन के संबंधित आउटपुट इंटरफ़ेस से कनेक्ट करें,और केबल के अनुरूप आउटपुट अंत (एसी अंत या डीसी अंत) से कनेक्ट करने के लिए ध्यान देना;
(5) पैनल ट्रिगर बटन या पैर स्विच पर दबाएं, ट्रिगर सर्किट एससीआर कार्य को नियंत्रित करने के लिए पल्स को ट्रिगर करेगा, और एसी चुंबकत्व निरीक्षण का एहसास करेगा;
(6) रॉड इलेक्ट्रोड को वर्कपीस से कनेक्ट करें, या केबल को वर्कपीस पर या थ्रेडिंग बार तकनीक के माध्यम से घुमाएं।
(7) ट्रिगर बटन या पैर स्विच दबाएं, वर्तमान समायोजन बटन समायोजित करें ताकि एम्पमीटर ने दोष का पता लगाने के लिए आवश्यक वर्तमान मूल्य को इंगित किया हो,और फिर चुंबकीयकरण पूरा करने के लिए ट्रिगर बटन दबाएंअधिकतम धारा के तहत, बाहरी चुंबकीय कण निरीक्षण लागू करें, आम तौर पर चुंबकीकरण समय 2 सेकंड से कम है,और वहाँ से अधिक होना चाहिए 5-10 बार अंतराल समय (कम चुंबकीय समय, अंतराल समय का गुणक तदनुसार कम किया जा सकता है) ।
(8) यदि डीमैग्नेटाइजेशन की आवश्यकता है, तो बस "मॅग. / डेमॅग. " चयनकर्ता स्विच को "डेमॅग. " पर चालू करें और उपरोक्त चरणों (1) से (7) के रूप में संचालन करें;
(9) यदि आपको आधा तरंग डीसी चुंबकत्व का उपयोग करने की आवश्यकता है, तो बस "एसी / डीसी" चयन स्विच को "डीसी" स्थिति में चालू करें, इस समय, आंतरिक कार्य रिले केसी 1 सक्शन, कार्य स्विचिंग को पूरा करें।(यह ध्यान दिया जाना चाहिए कि आउटपुट केबल भी स्विचिंग के बाद इसी आउटपुट अंत का उपयोग करना चाहिए)
(10) उपयोग बंद करते समय मुख्य "पावर" स्विच और पावर डिस्ट्रीब्यूशन बोर्ड स्विच बंद कर दें और यदि आवश्यक हो तो बाहरी सामान निकालें।
