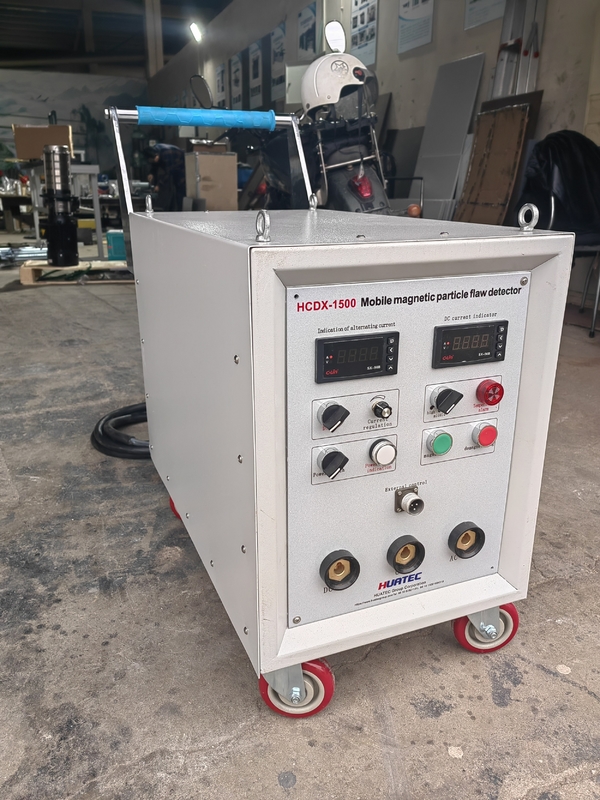

HUATEC HCDX1500 AC / HWDC चलती चुंबकीय कण दोष डिटेक्टर

HCDX1500 AC/DC चलती चुंबकीय कण दोष डिटेक्टर

मैंतकनीकी विनिर्देश

1,交流 चुंबकीय विद्युत प्रवाहः AC 0~1500A ((प्रभावी मूल्य) निरंतर समायोज्य, लघु समय विराम विराम विद्युत, 带 विराम विद्युत चरण नियंत्रण;

एचडब्ल्यूडीसीः0~1500 ए ((दो गुना औसत मूल्य) निरंतर समायोज्य, लघु समय खंडित;

1 एसी चुंबकीय करंटः एसी 0~1500 ए (प्रभावी मूल्य) लगातार समायोज्य, अल्पकालिक अंतराल शक्ति, पावर ऑफ चरण नियंत्रण के साथ;

HWDC: 0~1500A (औसत से दोगुना) लगातार समायोज्य, अल्पकालिक अंतराल वाली शक्ति;

2, स्वतः वापस चुंबकीय विद्युत प्रवाहःAC/HWDC 1500A~0 निरंतर समायोज्य, वापस चुंबकीय समय विद्युत प्रवाह में कमी के साथ छोटा हो जाएगा;

2 स्वतः demagnetizing करंटः AC/HWDC 1500A~0 लगातार समायोज्य, demagnetization समय करंट की कमी के साथ छोटा हो जाता है;

3, आउटपुट केबलः 120 मिमी²铜芯软电缆3米×2根;

3 आउटपुट केबलः 2 तांबे-कोर लचीला केबल (120mm2) 3 मीटर के

4, विद्युत स्रोत:220V ((两相三线) ± 10%, 50Hz, क्षणिक विद्युत प्रवाह अधिकतम लगभग 100A;

4 बिजली की आपूर्तिः 220V (दो-चरण तीन तार प्रणाली) ±10%, 50Hz, तत्काल वर्तमान लगभग 100A है;

5, बाहरी आकार आकार:750 ((लंबा) ×420 ((चौड़ाई) ×900 ((उच्च) मिमी;(नहीं शामिल हाथ把);

5 आयामः 750 ((L) × 420 ((W) × 900 ((h) मिमी; (हैंडल शामिल नहीं है);

6शेष चुंबकीय स्थिरता: ≤± 5%;

6 अवशेष स्थिरताः ≤±5%;

7, वजन: लगभग 120 किलोग्राम।

वजन: लगभग 120 किलोग्राम।

二संरचना विशेषता

IIसंरचना की विशेषता

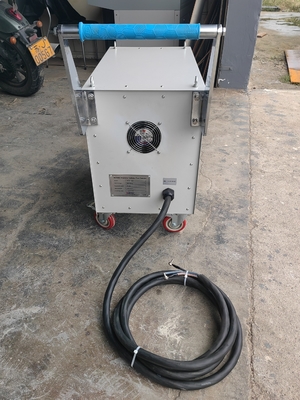

विद्युत स्रोत इनपुट केबल एक 10 वर्ग त्रिकोणीय केबल है, एक ओर अभिगम यंत्र के आंतरिक शटडाउन के ऊपर, दूसरी ओर विद्युत नेटवर्क वितरण विद्युत बोर्ड पर हवा से जुड़े हुए हैं।

एक 10 वर्ग तीन कोर केबल बिजली इनपुट के लिए सुसज्जित है, एक छोर सर्किट ब्रेकर के ऊपरी छोर से जुड़ा है,और दूसरे छोर बिजली ग्रिड वितरण बोर्ड पर हवा स्विच से जुड़ा हुआ है, शरीर भी जमीनी है।

三芯电缆中红黑两色线接通 विद्युत स्त्रोत相线,蓝色线接保护地线.

तीन कोर केबल के आरडी और बीके तारों को पावर फेज कंडक्टर से जोड़ा जाता है और बीयू तार को सुरक्षात्मक ग्राउंडिंग केबल से जोड़ा जाता है।

本机内置?? 断器保护装置. 打开外部220V电源,打开设备电源开关,主电路通电.

अंतर्निहित फ्यूज सुरक्षा उपकरण. बाहरी 220V बिजली की आपूर्ति चालू करें, डिवाइस बिजली स्विच चालू करें, और मुख्य सर्किट पर बिजली चालू करें.

आउटपुट केबल को हटाने और बदलने के लिए सुविधाजनक, त्वरित कनेक्शन के साथ, चुंबकीय तार या स्टिकर के साथ कनेक्ट करने के लिए सुविधाजनक।

आउटपुट केबल को आसानी से हटाने और बदलने के लिए, चुंबकीयकरण कॉइल या समर्थन जांच के आसान कनेक्शन के लिए एक त्वरित कनेक्टर का उपयोग किया जाता है।

支杆探头头为可拆的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障.带按??开关的一支杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座.支杆探头上的按??开关即可同操作面板绿色按??一样使用.脚踏开关三芯电缆上圆形航空插座接入铜中间排圆插座, 踏踏开关即可同操作面板绿色按??.

समर्थन छड़ी का जांच सिर एक हटाने योग्य तांबा सिर है, जो तांबा जाल पैड के माध्यम से वर्कपीस से संपर्क कर सकता है, ताकि यह खराब संपर्क के कारण विफलता के लिए प्रवण न हो।एक पुश-बटन स्विच के साथ एक रॉड जांच एक गोल विमानन प्लग के माध्यम से पैनल के बीच में एक गोल सॉकेट से जुड़ा एक तीन कोर केबल हैसमर्थन रॉड जांच पर पुश-बटन स्विच ऑपरेशन पैनल पर हरे बटन के रूप में इस्तेमाल किया जा सकता है।तीन कोर केबल पर गोल विमानन प्लग तांबे की पट्टी के बीच में गोल सॉकेट से जुड़ा हुआ है, और पैर स्विच को ऑपरेशन पैनल पर हरे रंग के बटन से जोड़ा जा सकता है।
