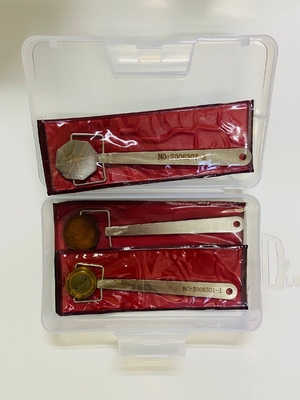

पोर्टेबल पाई एग मैग्नेटिक फाइल्ड इंडिकेटर मैग्नेटिक पार्टिकल दोष डिटेक्टर के सहायक उपकरण

पोर्टेबल पाई एग मैग्नेटिक फाइल्ड इंडिकेटर मैग्नेटिक पार्टिकल दोष डिटेक्टर के सहायक उपकरण

सारांश:

चुंबकीय क्षेत्र संकेतक चीन के मानक JB3965-85, JB4730-94 के अनुसार है,और अमेरिका मैग्नेटिक कण निरीक्षण के लिए अनुशंसित विधि ASTME709 मानक और ASTMA275 स्टील फोर्जिंग चुंबकीय.

"चीनी दबाव वाहिकाओं के लिए चुंबकीय कण परीक्षण" और "चुंबकीय कण परीक्षण दबाव वाहिकाओं के लिए फोर्जिंग के लिए"।

कण निरीक्षण डिजाइन यह न केवल दबाव वाहिकाओं के लिए उपयुक्त है, बल्कि सामान्य यांत्रिक उत्पादों के लिए भी, यह चुंबकीय कण दोष का पता लगाने के लिए आवश्यक एक अच्छा उपकरण है।

यह दोष पहचान उपकरण, चुंबकीय कण चुंबकीय निलंबन और उपयुक्त संचालन विधि के व्यापक प्रदर्शन की जांच कर सकता है।

हम आसानी से इसका उपयोग चुंबकीय क्षेत्र में चुंबकीय क्षेत्र की तीव्रता और दिशा को प्रतिबिंबित करने के लिए कर सकते हैं।

चुंबकीय क्षेत्र सूचक:

1चुंबकीय क्षेत्र सूचक इस्पात दबाव पात्रों और सामान्य यांत्रिक उत्पादों के चुंबकीय कण निरीक्षण के लिए उपयुक्त है।

2चुंबकीय क्षेत्र संकेतक फोल्ड इस्पात भागों और सामान्य यांत्रिक उत्पादों के चुंबकीय कण निरीक्षण के लिए उपयुक्त है।

उपयोगः

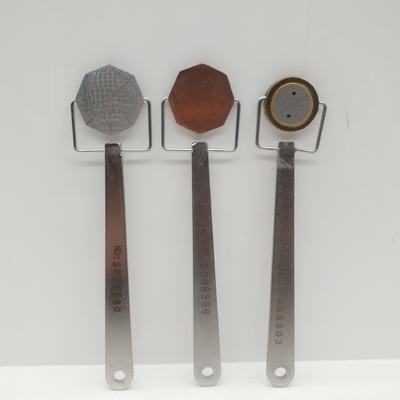

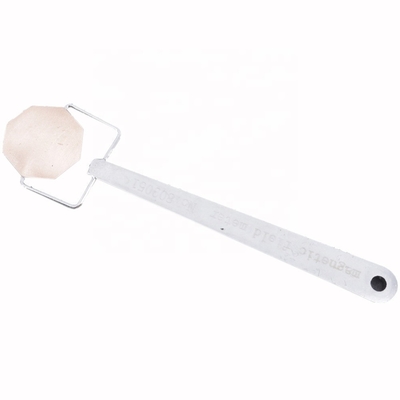

टाइप 1 चुंबकीय क्षेत्र सूचक का उपयोग करते समय, हाथ से हैंडल पकड़ो, तांबे के चेहरे का उपयोग करें, आठ लाइन सतह काम के टुकड़े से जुड़ा हुआ है;

टाइप 2 चुंबकीय क्षेत्र सूचक का प्रयोग करते हुए, हैंडल को हाथ से ऐसे पकड़ें कि चुंबकीय क्षेत्र सूचक का प्रत्येक पक्ष कार्य टुकड़े से जुड़ा हो।

प्रकार 1 और प्रकार 2 चुंबकीय क्षेत्र संकेतक निरंतर विधि निरीक्षण, जब चुंबकीय पाउडर या चुंबकीय सस्पेंशन छिड़काव के बाद,चुंबकीय क्षेत्र सूचक सतह स्पष्ट और पहचानने योग्य चुंबकीय निशान लाइनों दिखाई देता है, इसका मतलब है कि चुंबकीय प्रभाव का उत्पादन किया गया है, जब चुंबकीय क्षेत्र संकेतक एक चुंबकीय निशान या वांछित दिशा में नहीं बनाता है, तो चुंबकीयकरण विधि को बदलना और समायोजित करना चाहिए।

प्रकार 3 चुंबकीय क्षेत्र सूचक पश्चिम जर्मनी से कॉपी किया गया है।

यह न केवल दोष पता लगाने के उपकरण की जांच कर सकता है, बल्कि यह भी जांच सकता है कि चुंबकीय कण चुंबकीय निलंबन का व्यापक प्रदर्शन और संचालन विधि उपयुक्त है या नहीं।

इसका उपयोग चुंबकीय क्षेत्र में चुंबकीय क्षेत्र की तीव्रता और दिशा को प्रतिबिंबित करने के लिए किया जा सकता है।

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

चुंबकीय क्षेत्र संकेतक में एक सपाट, गैर-अवशिष्ट ढाल अंगूठी होती है, इस तरह, एक ढाल अंगूठी के अंदर इस तरह।

चार भागों से मिलकर एक बेलनाकार नरम लोहा प्रदान किया जाता है।

चार भागों को एक दूसरे से गैर-चुंबकीय स्लिट द्वारा अलग कर दो लंबवत स्लिट बनाए जाते हैं जिन पर एक ढक्कन घुमाया जाता है।

कवर का पिच 0.5 मिमी है, और हर 90 डिग्री कवर 1, 2, 3, और 4 अक्षरों के साथ उत्कीर्ण है। कवर पर एक पतला पीतल विमान है,और कवर और नरम लोहे के सिलेंडर के बीच की दूरी कवर घुमाकर समायोजित किया जा सकता है.

जब आप एक चुंबकीय टुकड़ा पर उपकरण की जांच, चुंबकीय क्षेत्र की रेखा का एक हिस्सा नरम लोहे के स्तंभ के माध्यम से बनाया जाता है।चुंबकीय क्षेत्र की दिशा के अनुसार ढक्कन में क्रॉस के आकार के दरार में एक इसी तरह का अंतर दिखाई देगा.

ढक्कन को 360 डिग्री घुमाएं, जिसका अर्थ है कि ढक्कन नरम लोहे के सिलेंडर से 0.5 मिमी दूर है। ढक्कन को घुमाने के लिए जारी रखें और ढक्कन और नरम लोहे के बीच की दूरी बढ़ाएं।

यदि चुंबकीय कण प्रदर्शन अभी भी गायब नहीं होता है।

चुंबकीय क्षेत्र की दिशा निर्धारित करने के लिए, चुंबकीय क्षेत्र संकेतक को धीरे-धीरे उस स्थान पर घुमाया जा सकता है जब तक कि दरार सबसे अधिक दिखाई न दे,जिस बिंदु पर चुंबकीय क्षेत्र दिखाए गए दरार के लंबवत है.
