I. अवलोकन

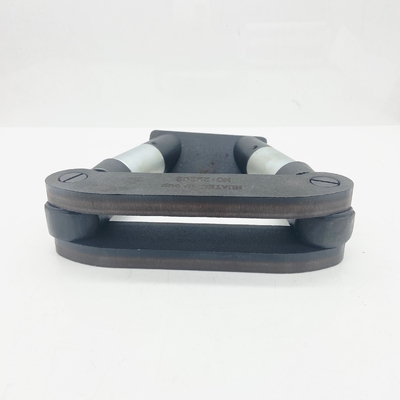

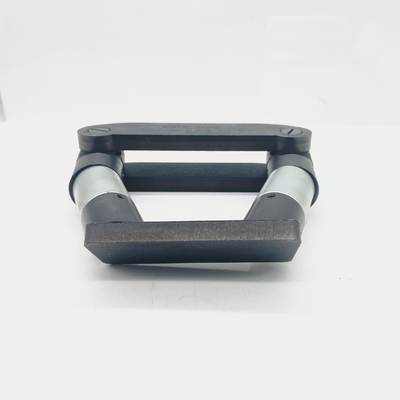

एचसीडीएक्स-310 स्थायी चुंबक दोष डिटेक्टर एक प्रकार का छोटा पोर्टेबल परीक्षण उपकरण है जिसका उपयोग बिजली की आपूर्ति के बिना चुंबकीय कण दोष का पता लगाने के लिए किया जा सकता है।परीक्षण उपकरण का प्रयोग कार्यशाला या प्रयोगशाला में किया जा सकता हैयह बिजली की आपूर्ति के बिना स्थानों या विशेष विद्युत उपकरण विस्फोटक हैं जहां वातावरण में परीक्षण के लिए अधिक उपयुक्त है।

II. तकनीकी प्रदर्शन

1, उठाने का बलः > 18 किलोग्राम;

2- ध्रुव दूरीः 50 से 200 मिमी तक लगातार समायोज्य

3बाहरी आयामः 175 मिमी×160 मिमी×45 मिमी;

4वजनः 2.25 किलोग्राम

III. सिद्धांत

स्थायी चुंबक के मजबूत चुंबकीय क्षेत्र का उपयोग करके परीक्षण की जाने वाली लौह चुंबकीय सामग्री के काम को चुंबकीय बनाने के लिए,स्थानीय चुंबकीय ध्रुवों काम के टुकड़े की सतह पर या दोष की सतह के पास का गठन कर रहे हैंजब अच्छी चुंबकीय चालकता वाले चुंबकीय पाउडर को कार्य सतह पर लगाया जाता है, तो यह स्थानीय चुंबकीय ध्रुव द्वारा आकर्षित किया जाएगा और उस पर ढेर हो जाएगा,दोष की स्थिति और आकार दिखाने के लिए.

संरचनात्मक विशेषताएं

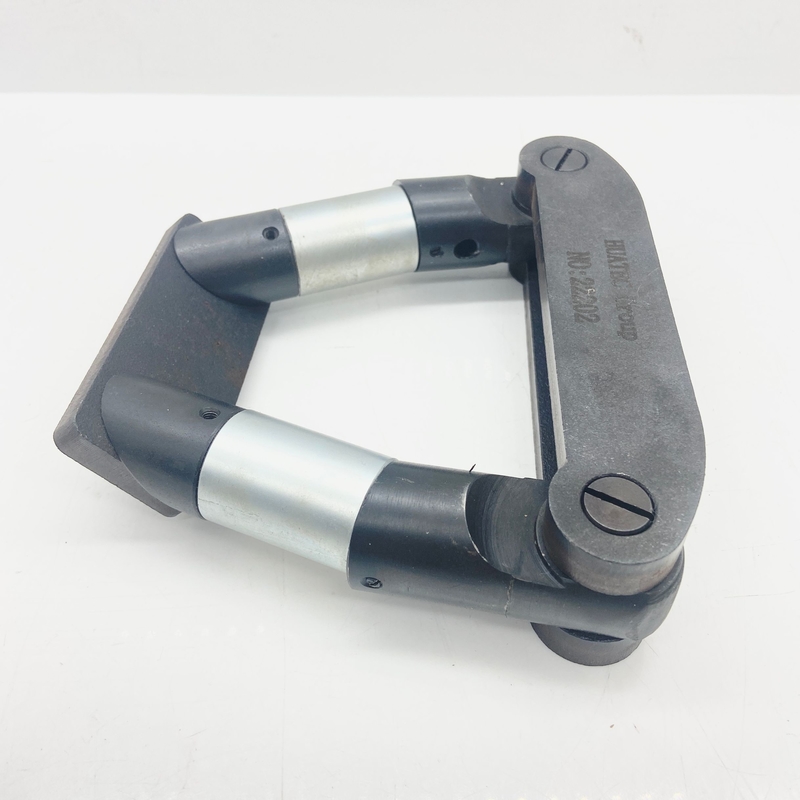

चुंबकीय ध्रुव अंतर 50 मिमी से 200 मिमी तक समायोजित किया जा सकता है, और जांच को विभिन्न विमानों में दोषों का पता लगाने के लिए घुमाया जा सकता है।जो फील्ड ऑपरेशन के लिए सुविधाजनक है, विशेष रूप से उच्च ऊंचाई और अवसरों के लिए फायदेमंद है जहां यह लाइव संचालन के लिए सुविधाजनक नहीं है।

V. उपयोग विधि

1ध्यान देने योग्य मामले

(1) चुंबकीय क्षेत्रों की नियमित व्यवस्था को बाधित करने, चुंबकत्व को कमजोर करने और सामान्य कार्य को प्रभावित करने के लिए टक्कर सख्ती से निषिद्ध है;

(2) उपकरण के रिवर्स चुंबकीयकरण को रोकने के लिए अत्यधिक चुंबकीय वस्तुओं के करीब न जाएं;

(3) उपयोग के बाद, लोहे के दो जूते को एक सर्किट बनाने के लिए भरने वाले लोहे के साथ शॉर्ट-सर्किट करें।

2ऑपरेशन

(1) निरीक्षण के लिए तैयार किया जाना है, इससे पहले, लोहे को हटाने के लिए, निरीक्षण लिफ्ट > 18 k ɡ का उपयोग कर सकते हैं;

(2) जांचें कि चलती भागों का कामकाज अच्छा है या नहीं;

(3) दोष का पता लगाने के दौरान, चुंबकीय ध्रुव की दूरी को ठीक से समायोजित करें, ताकि वर्कपीस और जूआ लोहे का अच्छा संपर्क हो। दोष का पता लगाने की तकनीकी प्रक्रिया के अनुसारबड़े workpiece आंशिक चुंबकीय होना चाहिए;

(4) दोष डिटेक्टर लगातार, गीले दोष का पता लगाने के लिए उपयुक्त है;

(5) एक निश्चित कोण के साथ काम के टुकड़े के लिए, दो हाथों और जूते के लोहे को समायोजित किया जा सकता है ताकि जूते के लोहे को दोष का पता लगाने के लिए काम के टुकड़े के साथ अच्छे संपर्क में रखा जा सके;

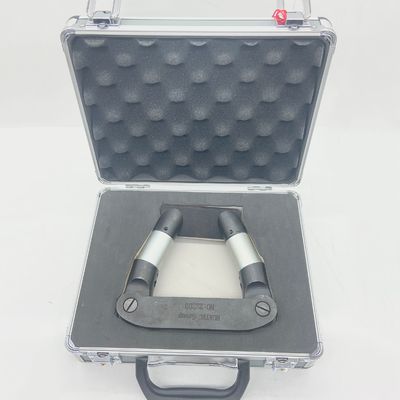

(6) ऑपरेशन के बाद, उपकरण को साफ करें, लोहे के साथ दो जूए लोहे को शॉर्ट सर्किट करें और इसे उपकरण बॉक्स में रखें;

3. दोष और रखरखाव

(1) अपर्याप्त लिफ्टः

A. जांचें कि उपकरण के सभी भाग अच्छे संपर्क में हैं या नहीं। जब चुंबकीय प्रतिरोध बढ़ता है और उठाने की शक्ति कम हो जाती है, तो संबंधित शिकंजा को समायोजित करें ताकि वे अच्छी तरह से संपर्क करें।

B. यदि भाग अच्छे संपर्क में हैं, तो चुंबकीय इस्पात की चुंबकत्व कमजोर हो जाती है और उपकरण को चुंबकीय बनाया जाना चाहिए;

(2) क्षतिग्रस्त होने पर भागों को बदलें;

(3) सामान्य निरंतर उपयोग, दोष डिटेक्टर के परीक्षण के आधे महीने बाद, उठाने का बल > 18 kg, ब्लॉक 600 x 200 x 20 है;

(4) उपकरण को नियमित रूप से चुंबकीयकरण करें (उपयोग के अनुसार स्वयं निर्धारित);

(5) हमारे कारखाने द्वारा उत्पादित विशेष चुंबकीयकरण मशीन या दोष डिटेक्टर के लिए चुंबकीयकरण उपकरण का उपयोग किया जा सकता है;
