उत्पाद विवरण:
|
| संवेदनशीलता: | एएसटीएम ई1444-05, एएसएमई 2007 पेज नंबर वी | एसी काम कर रहे वर्तमान: | AC2.2A DC 1.5A |
|---|---|---|---|
| पावर कॉर्ड की लंबाई: | 3मी | स्पर्शरेखा क्षेत्र की ताकत: | > 2kA/m पैरों/डंडे के बीच मध्य बिंदु पर |
| साइकिल शुल्क: | 50%, अधिकतम समय 90 सेकंड है | ||
| प्रमुखता देना: | एसी डीसी विद्युत चुम्बकीय योक,गैर विनाशकारी परीक्षण विद्युत चुम्बकीय योक,गैर विनाशकारी परीक्षण एसी विद्युत चुम्बकीय योक |
||

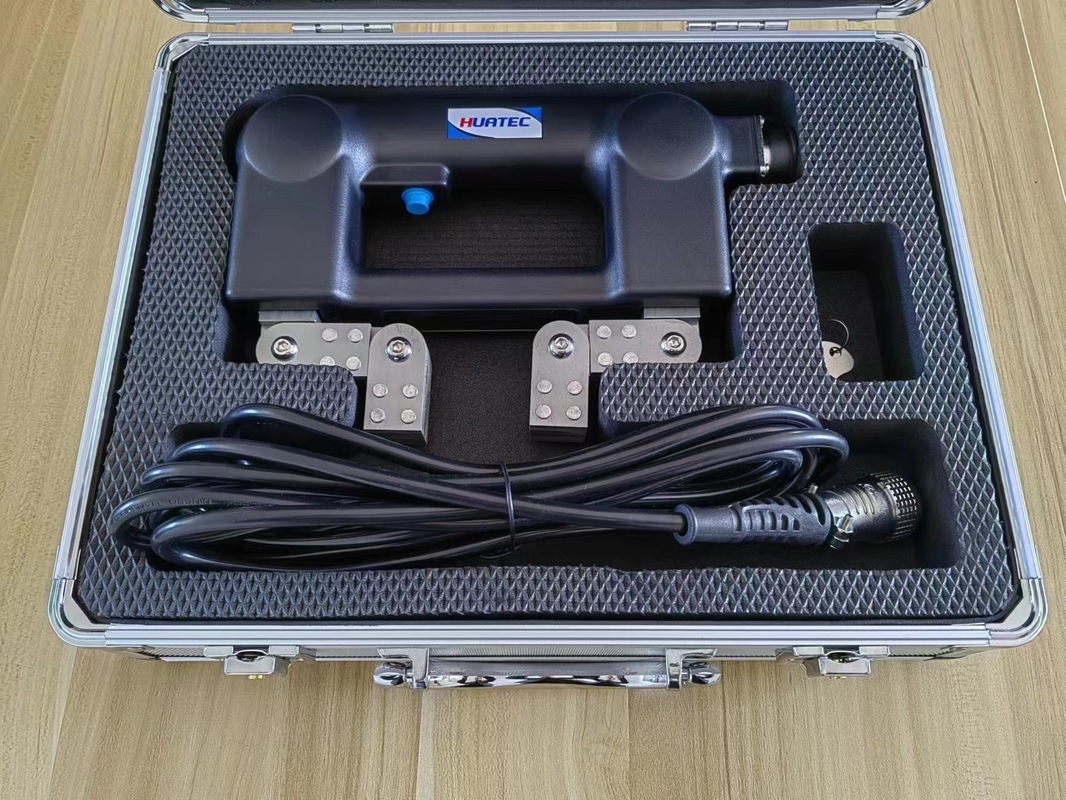

एसी डीसी इलेक्ट्रोमैग्नेटिक योक HCDX-Y9
HCDX-Y2 एक एसी इलेक्ट्रोमैग्नेटिक योक है, जिसे उत्पादकता में सुधार के लिए एर्गोनॉमिक रूप से डिज़ाइन किया गया है।योक चुंबकीय कण परीक्षण के दौरान सतह संकेतों का पता लगाने के लिए एक मजबूत एसी चुंबकीय क्षेत्र उत्पन्न करता है।
एर्गोनोमिक ग्रिप और ट्रिगर के साथ हल्का, HCDX-Y2 फील्ड निरीक्षण की कठोर मांगों के लिए डिज़ाइन किया गया है।बदलने योग्य स्पेयर पार्ट्स बॉडी डिज़ाइन, पृथक ट्रिगर स्विच, पावर कॉर्ड, मेनबोर्ड, यूवी और व्हाइट लाइट लैंप और पैरों को उपयोगकर्ता द्वारा प्रतिस्थापित किया जा सकता है, एचसीडीएक्स-वाई 2 आसानी से सेवा योग्य है, काम करने से नहीं रोकता है।
एक सुपर ब्राइट एलईडी अटैचमेंट एक वैकल्पिक आइटम के रूप में उपलब्ध है, जो निरीक्षण क्षेत्र को रोशन करने में मदद करता है, साथ ही साथ भाग को चुम्बकित करता है।एक सुविधाजनक ले जाने वाले मामले में पूर्ण निरीक्षण किट के लिए लाल और ग्रे चुंबकीय पाउडर, एक पीला पेंट मार्कर, और सफाई कपड़े सहित सभी में एक किट भी उपलब्ध हैं।
पैरामीटर्स इंडेक्स
|
नमूना सामान |
एचसीडीएक्स-वाई2 | एचसीडीएक्स- Y9 | |
| आवश्यक बिजली का सामान | AC110-115V 50/60Hz, AC220-230V 50/60 हर्ट्ज, AC240V 50/60Hz | ||
| तरंग | एसी | ||
| स्पर्शरेखा क्षेत्र की ताकत | > 2kA/m पैरों/डंडे के बीच मध्य बिंदु पर | ||
| वर्किंग टेम्परेचर | -10 ~ + 40 ℃ | ||
| साइकिल शुल्क | 50%, समय पर अधिकतम 90 सेकंड है | ||
| प्रवेश संरक्षण (आईईसी 60259) | IP54 | ||
| सापेक्षिक आर्द्रता | <80% | ||
| संवेदनशीलता | एएसटीएम ई1444-05, एएसएमई 2007 पेज नंबर वी | ||
| डीसी पावर पैक | एक्स | ● | |
| एसी काम कर रहे वर्तमान | AC2.2A | ||
| डीसी काम कर रहे वर्तमान | एक्स | डीसी 1.5 ए | |
| बैटरी चार्ज करने का समय | एक्स | 3 महीने | |
| बैटरी काम करने का समय | एक्स | 6 | |
| लेग / पोल स्पैन | 0 ~ 220 मिमी | ||
| पैर का आकार | 22*22mm | ||
| पावर कॉर्ड की लंबाई | 3एम | ||
| भारोत्तोलन बल | एसी | ≥7.1 किग्रा (69N) | |
| डीसी | ≥22.2 किग्रा (216N) | ||
| वज़न | घोड़े का अंसबंध | 2.3 किग्रा | |
| डीसी बैटरी | एक्स | 0.6 किग्रा | |
टिप्पणी:"एक्स”शामिल नहीं,"●”शामिल
फ़ायदे
निरीक्षक उत्पादकता बढ़ाएँ और शारीरिक थकान कम करें
• हाथों में कम तनाव, कलाई की थकान और शारीरिक तनाव से ऑपरेटरों को हल्के और एर्गोनोमिक डिज़ाइन के कारण अधिक काम करने में मदद मिलती है।
• हल्के, भारी-भरकम और शक्तिशाली इलेक्ट्रॉनिक घटकों के साथ योक को किसी भी दिशा में आसानी से स्थापित करें।
टूल को ऐसे डिज़ाइन के साथ सेवा में रखें जो लंबे समय तक चलने के लिए बनाया गया हो
• डोरियों और ट्रिगर्स को आसानी से बदला जा सकता है, जिससे काम रुकता नहीं है और आकस्मिक क्षति के कारण उपकरण खराब नहीं होते हैं।
• IP54 ओ-रिंग सीलबंद आवास के साथ धूल और खतरनाक पानी की क्षति को रोकें।
विशेषताएँ
• Ergonomic, हल्के वजन डिजाइन
• IP54 सीलबंद आवास धूल और पानी का प्रतिरोध करता है
• फील्ड-स्वैपेबल पावर कॉर्ड
• पृथक, बदली जाने योग्य ट्रिगर स्विच
• पैर की सुरक्षा के लिए स्टील शील्ड
• एएसटीएम उठाने के विनिर्देशों से अधिक है
• सभी योक शिपमेंट के साथ सुविधाजनक कैरिंग केस की आपूर्ति
• वैकल्पिक एलईडी यूवी और व्हाइट योक लाइट पारंपरिक बल्बों की तुलना में अधिक समय तक चलती है और अधिक तीव्र होती है
• दो बिजली आपूर्ति मोड वैकल्पिक हैं:
110V/220V/240V एकल चरण एसी बिजली की आपूर्ति (सीधे प्लग मोड);
डीसी चुंबकीयकरण बिजली की आपूर्ति (डिजिटल डिस्प्ले स्क्रीन के साथ डीसी बैटरी पैक)
• वैकल्पिक विशेष कमर पैक चुंबकीय शक्ति बैटरी, चुंबकीय निलंबन, कंट्रास्ट एजेंट आदि ले जा सकता है।
अनुप्रयोग
दोष स्थान: सतह के लिए आदर्श:
• फील्ड टेस्टिंग
• क्षेत्रों तक पहुंचना मुश्किल है
• स्पॉट, वेल्ड और सेवाकालीन निरीक्षण दोष के उदाहरण:
• सीम
• आँसू
• दरारें सिकोड़ें
• शमन दरारें
• थकान दरारें
विशिष्टता अनुपालन
जेबी/T7411-2012
एएसटीएम ई1444-05
एएसटीएम ई709
EN10228-1:1999
आईएसओ 9934
एएसटीएम ई 3024
