उत्पाद विवरण:
|
| संचार: | यूएसबी इंटरफेस | सिस्टम आवृत्ति विश्लेषण रेंज: | 0.1 हर्ट्ज—100 किलोहर्ट्ज़ |
|---|---|---|---|
| लाइन की संख्या: | 100、200、400、800、1600、3200、6400、12800 | अनुसूचित जाति: | 4 जी |
| कंपन परिशुद्धता: | 5% | गति सटीकता: | 1% |
| वर्किंग टेम्परेचर: | -20 ℃ ～50 ℃ | परिवेश आर्द्रता: | 95% RHnon - प्रशीतित |
| प्रमुखता देना: | उच्च गति पोर्टेबल कंपन परीक्षक,माइक्रो कंप्यूटर पोर्टेबल कंपन परीक्षक,गतिशील संतुलन पोर्टेबल कंपन मीटर |
||

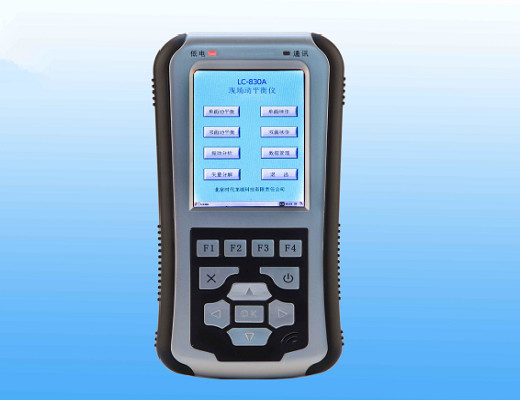

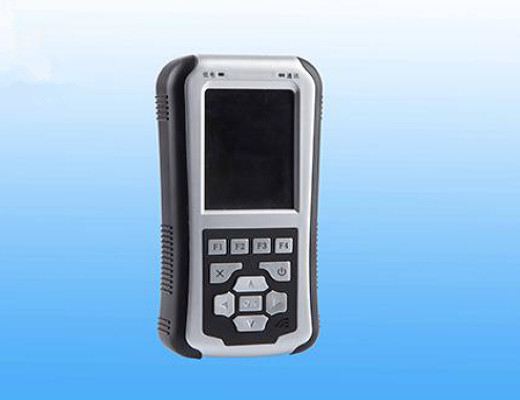

पोर्टेबल हाई-स्पीड माइक्रो कंप्यूटर कंपन गतिशील संतुलन उपकरण HG-7200
1. उत्पाद सिंहावलोकन:
hg-7200 ऑन-साइट डायनेमिक बैलेंस इंस्ट्रूमेंट (पीडीए टाइप) का उपयोग परीक्षण वजन विधि या प्रभाव गुणांक विधि के साथ कार्रवाई को संतुलित करने के लिए किया जा सकता है।सिस्टम स्वचालित रूप से बड़े आकार और जोड़े गए (माइनस) वजन के कोण को हल करेगा। यह ब्लूटूथ प्रिंटर के माध्यम से सभी प्रकार के डेटा और सूचना रिपोर्ट का प्रिंट आउट ले सकता है। कई मामलों में, एक एकल गतिशील संतुलन सुधार 90% से अधिक को हटा सकता है रोटर का असंतुलन (शाफ्टिंग)।
एचजी -7200 पोर्टेबल फील्ड डायनेमिक बैलेंसिंग डिवाइस के स्वतंत्र अनुसंधान और विकास उत्पादन के गतिशील संतुलन में एम्बेडेड कंप्यूटर प्रौद्योगिकी और कई वर्षों के अनुभव का एकीकरण, साथ ही कंपन माप, कंपन विश्लेषण और एकल क्षेत्र गतिशील संतुलन, और कई अन्य कार्य, व्यापक रूप से औद्योगिक और खनन उद्यमों में लागू होता है। उपकरण में उच्च संतुलन प्रभाव, सरल संचालन, ले जाने में आसान और किफायती और व्यावहारिक है।यह उपकरणों के रखरखाव और रखरखाव के लिए एक आवश्यक उपकरण है।
2. उत्पाद सुविधाएँ
कम बिजली की खपत, विश्वसनीय प्रदर्शन, आकर्षक उपस्थिति और सुविधाजनक उपयोग के साथ प्रौद्योगिकी डिजाइन उन्नत है।
राष्ट्रीय मानक के आधार पर, माप मूल्य और अंतरराष्ट्रीय कंपन तीव्रता मानक (आईएसओ 2372) सीधे उपकरण के संचालन की स्थिति का न्याय कर सकते हैं।
कंपन विश्लेषण और निदान फ़ंक्शन का उपयोग उपकरणों की कंपन विफलता के कारण का शीघ्र निदान करने और गतिशील संतुलन की समस्या को जल्दी से हल करने के लिए किया जा सकता है।
यह सभी प्रकार की घूर्णन मशीनरी के गतिशील संतुलन सुधार के लिए उपयुक्त है।
विभिन्न उद्योगों के अनुसार आंतरिक कंपन तीव्रता मानक का चयन किया जा सकता है।
विज़ार्ड ऑपरेशन में, डायनेमिक बैलेंसिंग विज़ार्ड चरण दर चरण का उपयोग करके डायनेमिक बैलेंस समस्या को आसानी से हल किया जा सकता है।
अद्वितीय गतिशील संतुलन समारोह
हाई डेफिनिशन स्क्रीन डिस्प्ले, 3.5 इंच ट्रू कलर एलसीडी स्क्रीन, 640x480 पिक्सल
बड़ी बिल्ट-इन लिथियम बैटरी लंबे समय तक काम कर सकती है।
पोर्टेबल डिजाइन, छोटी मात्रा, हल्के वजन।
बड़ी क्षमता का भंडारण सुनिश्चित करता है कि डेटा लंबे समय तक संग्रहीत है।
3. तकनीकी पैरामीटर:
| सिस्टम फ़ंक्शन | योग्यता |
| आवेदन की गुंजाइश | इसमें एक तरफ और दो तरफ संतुलन बनाने की क्षमता है, और विभिन्न के क्षेत्र संतुलन के लिए लागू किया जा सकता है रोटार |
| संतुलन विधि | परीक्षण वजन विधि और प्रभाव गुणांक विधि |
| अंतिम दृश्य संक्षिप्त | मौके पर मूल स्थापना की स्थिति के साथ, उपयोगिता मॉडल 2 ~ 3 बार रुक और रुक सकता है।का उपयोग करके प्रभाव गुणांक विधि, काउंटरवेट हो सकता है मशीन को 1 बार उठाकर प्राप्त किया, और प्रभाव गतिशील संतुलन सुधार प्राप्त किया जा सकता है, और कार्य दक्षता में बहुत सुधार हुआ है |
| परीक्षण वजन अनुमान तरीका |
इनपुट रोटर डेटा के अनुसार, वास्तविक के साथ संयुक्त दृश्य वातावरण, स्वचालित रूप से उचित अनुमान लगाता है गतिशील संतुलन वजन, 1 बूट कम करें, बहुत सुधार करें कार्य कुशलता |
| काउंटरवेट विधि | वजन विधि का परीक्षण करने के लिए, वजन विधि का परीक्षण करने के लिए नहीं; कोई कोण विधि, समान वितरण भार विधि है; स्लाइडर विधि जोड़ें, स्लाइडर विधि स्लाइड करें |
| विज़ार्ड ऑपरेशन | उपयोगिता मॉडल एक पूर्ण गाइड प्रकार गतिशील प्रदान करता है संतुलन समारोह, और ऑपरेटर आसानी से पूरा कर सकता है जैसे ही विज़ार्ड कदम रखता है गतिशील संतुलन सुधार कदम से, और उपयोग करने में बहुत आसान है |
| गतिशील संतुलन समारोह |
यदि संपूर्ण गतिशील संतुलन प्रक्रिया बाधित होती है किसी कारण से, यह रुकावट पर किया जा सकता है और फिर नीचे, शुरुआत से शुरू किए बिना, ताकि गतिशील संतुलन प्रक्रिया को जारी रखा जा सकता है |
| खराबी का विश्लेषण कार्यों |
संतुलन से पहले, दोष निदान पहले किया जा सकता है यह सुनिश्चित करने के लिए कि खराबी खराब के कारण है गतिशील संतुलन और अंधा गतिशील संतुलन से बचें |
| वेक्टर का संकल्प | का उचित वेक्टर अपघटन और वेक्टर संश्लेषण परिकलित संतुलन द्रव्यमान को पूरा करने के लिए किया जाता है क्षेत्र स्थापना की उद्देश्य आवश्यकताएँ |
| संतुलित रिपोर्ट | डायनेमिक बैलेंसिंग प्रक्रिया पूरी होने के बाद, सॉफ्टवेयर स्वचालित रूप से डायनेमिक बैलेंस रिपोर्ट तैयार कर सकता है, रोटर की बुनियादी जानकारी, कंपन में कमी और विस्तृत बैलेंस जानकारी को साफ कर सकता है। |
| प्रतिसंतुलन प्रभाव | एक एकल शेष राशि असंतुलन की मात्रा को और अधिक कम कर देता है 90% से अधिक |
| सॉफ्टवेयर | सॉफ्टवेयर दो साल का मुफ्त उन्नयन, जीवन भर का रखरखाव प्रणाली |
योग्यता
| योग्यता | विस्तार |

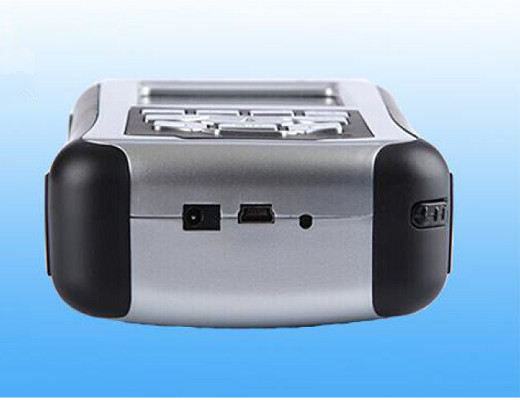

| संचार | यूएसबी इंटरफेस |

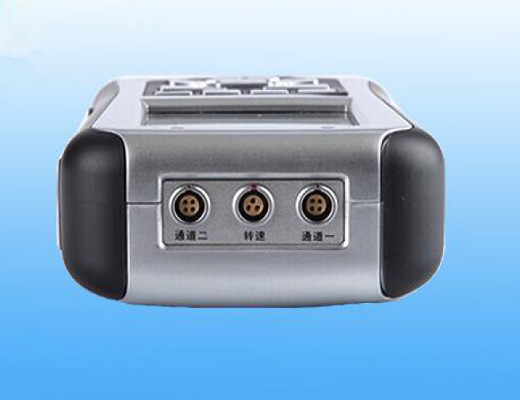

| चैनलों की संख्या | सिंगल / डबल चैनल दो, 1 स्पीड चैनल को कॉन्फ़िगर करने के अलावा |
| स्वतंत्र संकेत | प्रत्येक चैनल सिग्नल की स्वतंत्रता सुनिश्चित करने और चैनलों के बीच हस्तक्षेप को खत्म करने के लिए प्रत्येक चैनल सिग्नल प्रोसेसिंग से बिल्कुल स्वतंत्र है |
| वर्दी | हार्डवेयर बहु-चैनल एक साथ नमूनाकरण और रखरखाव के पूर्ण चरण को सुनिश्चित करने के लिए मल्टी चैनल कंपन संकेत |
| लाभ प्रवर्धन | हार्डवेयर प्रोग्राम करने योग्य लाभ एम्पलीफायर, का प्रवर्धन 1,2,4,8,16,32,64128256 स्वचालित समायोजन, प्रभावी ढंग से शोर अनुपात के संकेत में सुधार करता है |
| एकाधिक फ़िल्टरिंग | हार्डवेयर एकाधिक सिग्नल फ़िल्टरिंग, अधिकतम करने के लिए flexibiलो पास फिल्टर: 600Hz से 15K खंड समायोज्य उच्च पास फ़िल्टर: 0.1 हर्ट्ज, 10 हर्ट्ज, 400 हर्ट्ज, 1 किलोहर्ट्ज़; एंटी एलियासिंग फ़िल्टरिंग: हार्डवेयर स्वचालित ट्यूनिंग लक्ष्य संकेत प्राप्त करें। |
| हार्डवेयर एकीकरण प्रसंस्करण |
हार्डवेयर इंटीग्रल प्रोसेसिंग (एकीकरण के बिना, अभिन्न, दो बिंदु), यदि त्वरण सेंसर का उपयोग करते हैं, तो आप त्वरण, गति, तीन संकेतों का विस्थापन प्राप्त कर सकते हैं |
| एक उच्च परिशुद्धता AD कनवर्टर |
14 बिट ए / डी, सिस्टम सटीकता में प्रभावी ढंग से सुधार करता है |
| रिच ट्रिगर स्रोत | ट्रिगर करने के लिए आंतरिक कंपन सिग्नल ट्रिगर सिग्नल बाहरी रोटेशन, यह सुनिश्चित करने के लिए कि विभिन्न प्रकार के जटिल अनुप्रयोग |
| सिस्टम आवृत्ति विश्लेषण रेंज |
0.1 हर्ट्ज—100 किलोहर्ट्ज़ |
| लाइन की संख्या | 100,200,400,800,1600,3200,6400,12800 |
| गति सिमा | मानक प्रकार: 300～60,000 आरपीएम |
| ऑपरेटिंग सिस्टम (ओएस) | फ्लशबोनडिंग WINXP |
| अनुसूचित जाति | 4 जी |
| तरल स्फ़टिक प्रदर्शन |
3.5 इंच रंगीन एलसीडी स्क्रीन, 640 * 480 पिक्सेल |
| टच स्क्रीन | फुल स्क्रीन टच ऑपरेशन |
| कंपन परिशुद्धता | 5% |
| गति सटीकता | 1%% |
| वर्किंग टेम्परेचर | -20 ℃ ～50 ℃ |
| परिवेश आर्द्रता | 95% RHnon - प्रशीतित |
| अवशिष्ट असंतुलन | 1mg कंपन मूल्य की गुणवत्ता: गति: 0.01mm/s विस्थापन: 0.01um |
| बिजली की आपूर्ति | एसी / डीसी बिजली की आपूर्ति, डीसी बड़ी क्षमता रिचार्जेबल का उपयोग करता है बैटरी |
4.चयन और विन्यास
| नमूना | चैनल नंबर प्रकार | विवरण | गति सिमा | सिस्टम फ़ंक्शन |
| एचजी-7200 | एक चैनल | किफ़ायती | 300～60000r / मिनट | हाथ से पीडीए प्रकार, एकल-पक्षीय संतुलन क्षमता, विभिन्न प्रकार के रोटार के क्षेत्र संतुलन के लिए उपयुक्त है |
| एचजी-7200ए | बाइनरी चैनल | किफ़ायती | 300～60000r / मिनट | हाथ से आयोजित पीडीए, एक तरफा, दो तरफा संतुलन क्षमता, के लिए उपयुक्त विभिन्न प्रकार के रोटर का क्षेत्र संतुलन। |
| एचजी-7200डी | एक चैनल | चक्की प्रकार | 300～60000r / मिनट | हैंड टाइप पीडीए, सिंगल साइडेड ग्राइंडिंग मशीन को विशेष रूप से विभिन्न रोटार की साइट पर संतुलन के लिए डिज़ाइन किया गया है |
| एचजी-7200एडी | बाइनरी चैनल | चक्की प्रकार | 300～60000r / मिनट | हाथ से आयोजित पीडीए-प्रकार, दो तरफा पीसने वाली मशीनें विशेष रूप से संतुलित होती हैं और विभिन्न रोटार के क्षेत्र संतुलन के लिए उपयुक्त होती हैं |
मानक सहायक सामग्री
| क्रम संख्या | नाम | मात्रा | टिप्पणियों |
| 1 | LC830मुख्य इंजन | 1 | |
| 2 | कंपन त्वरण सेंसर (सहित चुंबकीय सीट) |
1(830) | 5－10 किलोहर्ट्ज़ 30एमवी/जी |
| 2(830ए) | |||
| 3 | के लिए विशेष केबल कंपन सेंसर |
1(830) | 5एम |
| 2(830ए) | |||
| 4 | लेजर स्पीड सेंसर | 1 | 5－200 सेमी |
| 5 | के लिए विशेष केबल स्पीड सेंसर |
1 | 5एम |
| 6 | समर्पित शक्ति अनुकूलक |
||
| 7 | चिंतनशील लेख | ||
| 8 | स्पीड सेंसर कार्ड धारक |
||
| 9 | सॉफ्टवेयर विनिर्देश |
||
| 10 | इसका प्रमाणपत्र अनुपालन |
||
| 1 1 | बाहरी पैकिंग | ||
| 12 | पैकिंग सूची |
