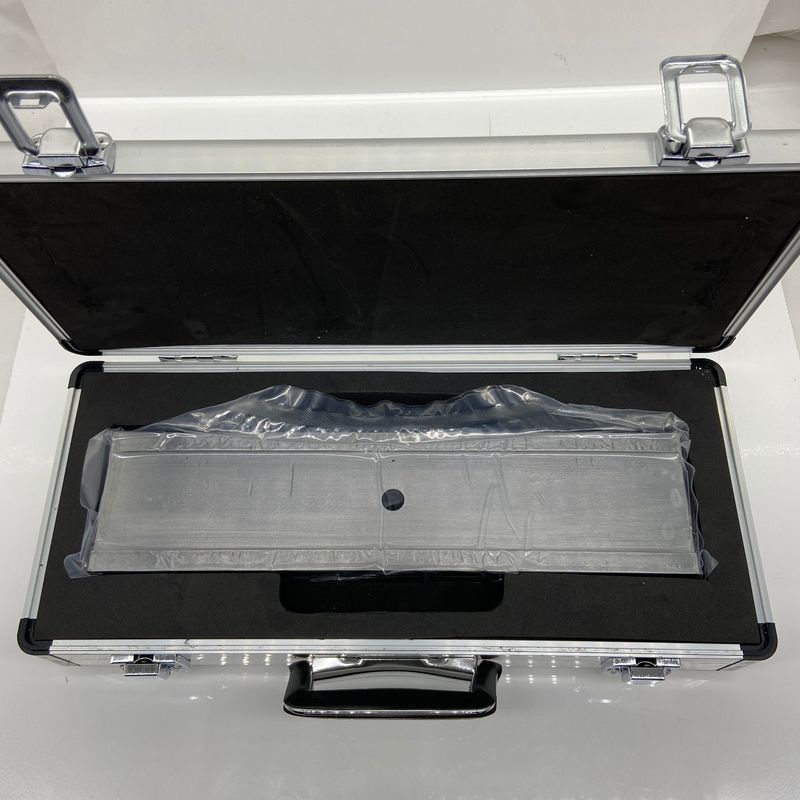

डेड वेट एमपीआई कैलिब्रेशन ब्लॉक 45एन 118एन 177एन लिफ्टिंग फोर्स टेस्ट

45एन 118एन 177एन डेड वेट ब्लॉक लिफ्टिंग फोर्स टेस्ट एमपीआई कैलिब्रेशन ब्लॉक

विस्तृत विवरण:

I. N1 45N चुंबकीय कण उठाने वाले बल परीक्षण ब्लॉक का परिचय और आवश्यकताएं:

1.N1 प्रकार 45N चुंबकीय कण उठाने वाला बल अधिकतम चुंबकीय ध्रुव रिक्ति पर पोर्टेबल चुंबकीय कण परीक्षण मशीन के चुंबकीय योक को संदर्भित करता है, जो लौहचुंबकीय सामग्रियों के प्रति आकर्षण है।

2. चुंबकीय योक का उठाने वाला बल चुंबकीय योक कोर के क्रॉस-अनुभागीय क्षेत्र, कोर सामग्री के चुंबकीय गुणों और उत्तेजना विनिर्देश के आकार पर निर्भर करता है।

3. जब चुंबकीय प्रेरण तीव्रता बी का शिखर मूल्य एक निश्चित आकार तक पहुंच जाता है तो चुंबकीय योक का उठाने वाला बल चुंबकीय योक के आकर्षण को दर्शाता है।

4. जब चुंबकीय योक का उपयोग अधिकतम दूरी पर किया जाता है, तो एसी विद्युत चुम्बकीय योक में कम से कम 45N उठाने वाला बल होना चाहिए;डीसी इलेक्ट्रोमैग्नेटिक योक में कम से कम 177N भारोत्तोलन बल होना चाहिए;क्रॉस मैग्नेटिक योक में कम से कम 118N का उठाने वाला बल होना चाहिए (चुंबकीय ध्रुव और वर्कपीस की सतह के बीच का अंतर 0.5 मिमी है)।

द्वितीय.N1 45N चुंबकीय पाउडर उठाने वाले बल का कार्यान्वयन मानक और सामग्री:

एएसएमई का अनुपालन करें;जेबी/टी6066-200

सामग्री: 45 स्टील

तृतीय.विशेष विवरण:

टाइप N1:45N लिफ्टिंग फोर्स टेस्ट ब्लॉक, 5KG।

टाइप N2: 118N,12KG।

टाइप N3:177N,18KG।
