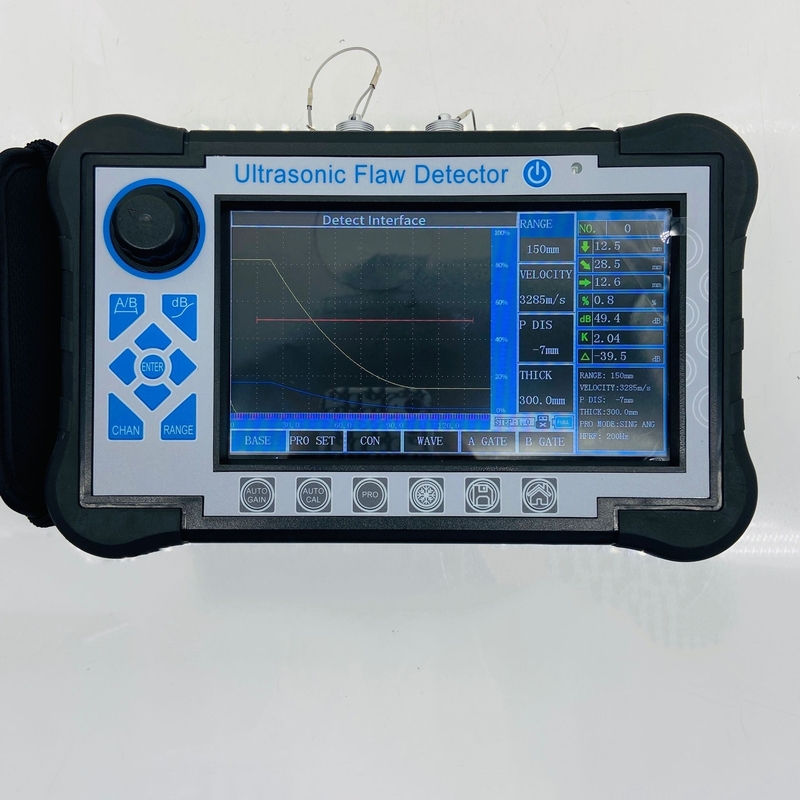

Fd580 डिजिटल टच स्क्रीन दोष डिटेक्टर अल्ट्रासोनिक वेल्ड ध्वनि और प्रकाश अलार्म

FD580 डिजिटल टच स्क्रीन अल्ट्रासोनिक वेल्ड दोष ध्वनि और प्रकाश अलार्म डिटेक्टर

परिचय

डिजिटल अल्ट्रासोनिक दोष डिटेक्टर उन्नत प्रकार का है, जो टच स्क्रीन है, जल्दी, आसानी से और बिना किसी क्षति के, वर्क-पीस के अंदर दरारें, वेल्ड, छिद्र, रेत छेद, समावेशन, फोल्डिंग जैसे विभिन्न दोषों का सटीक पता लगा सकता है, पता लगा सकता है, मूल्यांकन और निदान कर सकता है। , आदि। इसे विद्युत ऊर्जा, पेट्रोकेमिकल, बॉयलर और दबाव पोत, इस्पात संरचना, सैन्य, एयरोस्पेस, रेलवे परिवहन, ऑटोमोबाइल, मशीनरी और अन्य क्षेत्रों के लिए लागू किया गया है।यह गैर-विनाशकारी परीक्षण उद्योग के लिए एक आवश्यक उपकरण है।

विशेषताएँ

●निकट और दूर की दूरी का पता लगाने की आवश्यकताओं को पूरा करने के लिए उच्च परिशुद्धता परिमाणीकरण और स्थिति

●निकट-क्षेत्र अंधा क्षेत्र छोटा है, छोटे-व्यास और पतली दीवार वाले पाइप के लिए पता लगाने की आवश्यकताओं को पूरा कर सकता है।

●ऑटो अंशांकन फ़ंक्शन: एक-बटन ऑटो अंशांकन, संचालित करने में आसान, स्वचालित परीक्षण जांच "पी विलंब", "के मान", "एक्स मान" और वेग

●स्वचालित रूप से दोष प्रतिध्वनि स्थिति प्रदर्शित करें (गहराई:d, क्षैतिज:p,दूरी:s, आयाम,dB,ф )

●तीन पैमानों को स्वतंत्र रूप से बदलें (गहराई:d, क्षैतिज:p,दूरी:s)

●ऑटो गेन, पीक एनवेलप, पीक मेमोरी फ़ंक्शंस, जो पहचान दक्षता में सुधार कर सकते हैं।

● दोष का पता लगाने की प्रक्रिया और गतिशील प्लेबैक को स्वचालित रूप से रिकॉर्ड करें

●φ मूल्य गणना: सीधी जांच द्वारा फोर्जिंग दोष का पता लगाना, रूपांतरण के लिए उच्चतम तरंग φ मान स्वचालित रूप से पा सकते हैं

●500 स्वतंत्र चैनल (विस्तार योग्य हो सकते हैं), जो किसी भी उद्योग के पहचान मानकों को स्वतंत्र रूप से इनपुट और स्टोर कर सकते हैं, उन्हें ऑन-साइट निरीक्षण के लिए मानक ब्लॉक ले जाने की आवश्यकता नहीं है।

● स्टोर, प्लेबैक 500 ए-स्कैन तरंगें और डेटा स्वतंत्र रूप से

● डीएसी, एवीजी और टीसीजी वक्र (गहराई मुआवजा) स्वचालित रूप से उत्पन्न होते हैं और इन्हें खंडित किया जा सकता है।नमूना बिंदु अप्रतिबंधित हैं और इन्हें ठीक किया जा सकता है और मुआवजा दिया जा सकता है।

●14 अंतर्निहित निरीक्षण मानक

●किसी भी उद्योग मानक में प्रवेश के लिए स्वतंत्र

●पल्स की चौड़ाई और ताकत समायोज्य हो सकती है

●बी स्कैन और बी रंग स्कैन फ़ंक्शन；

●कंप्यूटर के साथ संचार कर सकते हैं, और वर्ड निर्यात कर सकते हैं।फ़ाइल, पता लगाने की रिपोर्ट भी

●IP65 ABS प्लास्टिक केस, मजबूत और टिकाऊ, जल-रोधी और धूल-रोधी, और उत्कृष्ट हस्तक्षेप-रोधी क्षमता

●डेटा प्रिंट रिपोर्ट आदि का विश्लेषण करने के लिए (वायरलेस) संचार सॉफ़्टवेयर का उपयोग करें；

●260,000-रंग की असली रंगीन स्क्रीन, तेज़ रोशनी या कम रोशनी में काम करने के माहौल के लिए उपयुक्त है

●उच्च प्रदर्शन लिथियम बैटरी, लगातार 8-10 घंटे तक काम कर सकती है

●वास्तविक समय घड़ी रिकॉर्डिंग: वास्तविक समय दोष का पता लगाने की तारीख, समय ट्रैकिंग रिकॉर्ड और भंडारण

●पावर-डाउन सुरक्षा, भंडारण डेटा नष्ट नहीं हो सकता

● दोष का पता लगाने वाले मापदंडों का स्वचालित रूप से परीक्षण या पूर्व निर्धारित किया जा सकता है

●डिजिटल अस्वीकार, लाभ और रैखिकता को प्रभावित नहीं करता है

● मुआवज़ा प्राप्त करें: डीबी क्षीणन को सतह की खुरदरापन, घुमावदार सतहों, मोटे काम के टुकड़ों की लंबी दूरी की दोष पहचान आदि के लिए ठीक किया जा सकता है।

● पीसी पर सॉफ़्टवेयर द्वारा दोष डिटेक्टर को संचालित किया जा सकता है, जिससे कंप्यूटर-नियंत्रित दोष डिटेक्टर का पता लगाने का लक्ष्य प्राप्त किया जा सकता है





तकनीकी विनिर्देश

दिखाना		7 इंच टीएफटी रंगीन स्क्रीन, 800*480 रिज़ॉल्यूशन
ऑपरेशन मोड		बटन, रोटरी, टच स्क्रीन
बिजली की आपूर्ति		लिथियम आयन बैटरी
बैटरी की क्षमता		5.0आह
पावर वोल्टेज		12वी
शक्ति की मात्रा		1
काम का समय		≥8 घंटे
एडाप्टर इनपुट		DC100～240V 50Hz/60Hz
एडाप्टर आउटपुट		एसी 12 वी
एडाप्टर शक्ति		36W
आधार सामग्री भंडारण		एसडी कार्ड(16जी)
खतरे की घंटी		1
वर्किंग टेम्परेचर		-10℃～45℃
भंडारण तापमान		-20℃～60℃
आईपी ​​ग्रेड		आईपी65
आयाम		245*155*55 मिमी
वज़न		1.18 किग्रा (बैटरी शामिल)
पारंपरिक यूटी मॉडल
जांच कनेक्टर प्रकार	लेमो 00
चैनल प्रकार	एक चैनल
चैनल संख्या	500 समूह (पैमाने योग्य)
पल्स प्रकार	नकारात्मक तेज लहर
वोल्टेज संचारित करें	50 ~ 350 वी, 50 वी में कदम
भिगोना	560Ω
पाना	0~110dB, चरण:0.5/2/6/12dB
बढ़िया समायोजन प्राप्त करें	-4~+4
सतही मुआवजा	ऑल गेन रेंज
कार्य आवृत्ति	0.5~20MHz；
जांच प्रकार	सिंगल, डुअल, थ्रू, विसर्जन प्रकार
फ़िल्टर	तीन वैकल्पिक: 1~4MHz/0.5~10MHz/2~20MHz
डिटेक्शन मोड	नकारात्मक/सकारात्मक/दोतरफा/आरएफ
अस्वीकार करना	0~80%, चरण 1%
परीक्षण रेंज	0~15000 मिमी, न्यूनतम डिस्प्ले रेंज: 15 मिमी (स्टील में)
सामग्री वेग	100~20000m/s
नाड़ी विस्थापन	-10~1000मिमी
पी देरी	0~200us
एक्स-वैल	0~100मिमी
मार्गदर्शक	वेल्ड, शीट, फोर्जिंग निरीक्षण
परीक्षण बिंदु	पीक/एक्स-वैल/जे वैल
माप	गेट: आयाम, आयाम डीबी मान, रेंज, क्षैतिज दूरी, ऊर्ध्वाधर दूरी, ए और बी गेट के बीच अंतर मान कर्सर: 2 क्रॉस कर्सर, क्षैतिज और ऊर्ध्वाधर दूरी और कर्सर के बीच की दूरी का परीक्षण कर सकते हैं (बी स्कैन फ़ंक्शन के तहत)
दरवाज़ा	गेट प्रारंभ: सभी रेंज
	गेट की चौड़ाई: सभी रेंज
	गेट स्तर:10~90%, चरण:1%
वक्र	डीएसी, अधिकतम छह वक्र, एनबी/टी 47013, जीबी/टी 11345, जीबी/टी 29712 और अन्य मानकों को पूरा करते हैं
	टीसीजी, अधिकतम छह वक्र
	औसत
अन्य कार्य	पूर्ण स्क्रीन, कर्सर स्विच (रेंज/ऊंचाई/क्षितिज), एकल/निरंतर ऑटो लाभ (10 ~ 100%, चरण 10%), इको तुलना, इको पूर्ण, पीक लिफाफा, पीक मेमोरी, फास्ट स्कैन, बाहरी मोड, स्क्रीनशॉट
	पीक फ्रीज/क्रैक गहराई/गेट विस्तार//घुमावदार सतह संशोधन/बी स्कैन/फ्लैट वेल्ड सिमुलेशन//वीडियो
खतरे की घंटी	ध्वनि और प्रकाश अलार्म
संवेदनशीलता छोड़ें	≥65dB(200mm—Φ2FH,2.5PΦ20)
क्षैतिज रैखिकता त्रुटि	≤0.3%
लंबवत रैखिकता त्रुटि	≤3%
आयाम रैखिकता त्रुटि	≤±2%
एटेन्यूएटर सटीकता	20dB ±1 dB
डानामिक रेंज	≥32dB
दूर का समाधान	≥26dB
शोर स्तर	＜40×10-9वी/



















































































































































































































































मानक विन्यास



	नाम	मात्रा
1	मुख्य इकाई	1
2	बिजली अनुकूलक	1
3	जांच कनेक्टिंग केबल BNC-C6	2
4	उपकरण का मामला	1
5	अनुदेश पुस्तिका	1
6	सीधी जांच 10 मिमी 2.5 मेगाहर्ट्ज	1
7	कोण जांच 13x13 K2 2.5MHz	1
8	आश्वासन पत्रक	1
