उत्पाद विवरण:
|
प्रोडक्ट का नाम: | अल्ट्रासोनिक मोटाई गेज | नमूना: | टीजी-8812N |
---|---|---|---|
माप सीमा: | 0.9〜300 मिमी | मानक मोड: | 0.9〜300mm जांच: 5PΦ10mm |
हाई लाइट: | गैर-विनाशकारी अल्ट्रासोनिक मोटाई परीक्षक,उन्नत अल्ट्रासोनिक मोटाई परीक्षक,गैर-विनाशकारी अल्ट्रासोनिक मोटाई माप |

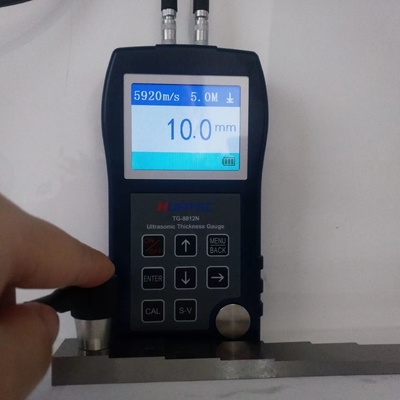

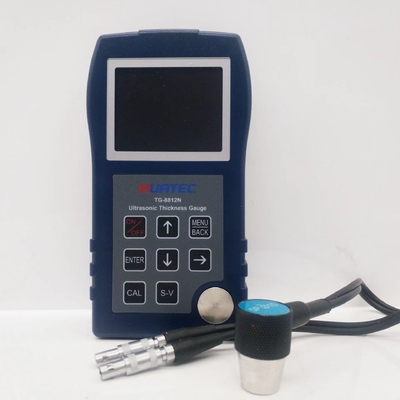

TG-8812N उन्नत नए प्रकार का अल्ट्रासोनिक मोटाई गेज
1.अवलोकन
अल्ट्रासोनिक मोटाई गेज एक प्रकार का उच्च परिशुद्धता मोटाई गेज है जो अल्ट्रासोनिक माप सिद्धांत का उपयोग करता है, विभिन्न सामग्रियों की मोटाई और ध्वनि वेग के पोर्टेबल, गैर-विनाशकारी, तेज और सटीक माप का एहसास करने के लिए उच्च गति प्रोसेसर और उच्च एकीकृत चिप डिजाइन को अपनाता है।यह स्टील, धातु, कांच, एबीएस, प्लास्टिक, पीवीसी, डक्टाइल आयरन आदि जैसी विभिन्न सामग्रियों की मोटाई मापने के लिए उपयुक्त है, जिसे इसके पिछले हिस्से में निरंतर गति से अल्ट्रासोनिक तरंग द्वारा प्रसारित किया जा सकता है।
2.उपकरण विशेषताएँ
3.तकनीकी सूचकांक
नमूना | टीजी-8812एन | टीजी-8812सी | टीजी-8812एल | टीजी-8812डी | |
माप सीमा (मानक) |
0.9〜300 मिमी | 0.75〜400 मिमी | 0.55〜500 मिमी | 0.75〜500 मिमी | |
मानक मोड |
0.9〜300मिमी जांच:5PΦ10mm |
0.75〜400मिमी जांच:5PΦ10mm |
0.75〜500 मी जांच:5PΦ10mm |
0.75〜500 मी जांच:5PΦ10mm |
|
अल्ट्रा-थिन मोड | / | / | (0.55〜1)मिमी | / | |
पेनेट्रेशन मोड (इको-इको) | / | / | / | 2.5-25 मिमी (स्टील) | |
माइक्रोक्रिस्टल जांच | 1〜50मिमी जांच: 7.5PΦ6mm |
0.75〜100मिमी जांच: 7.5PΦ6mm |
0.75〜100मिमी जांच: 7.5PΦ6mm |
0.75〜100मिमी जांच: 7.5PΦ6mm |
|
उच्च तापमान जांच |
2〜100मिमी (जांच:ZW5P) |
1.5〜100मिमी (जांच :ZW5P) |
1.5〜200मिमी (जांच:ZW5P) |
1.5〜200मिमी (जांच:ZW5P) |
|
प्रदर्शन रिज़ॉल्यूशन | 0.1 मिमी | 0.01 एम एम | 0.01 एम एम | 0.01 एम एम | |
मापन संकल्प | ±(1%H+0.1)मिमी | ±(1%H+0.1)मिमी | ±(0.5%H+0.05)मिमी | ±(0.5%H+0.05)मिमी | |
सामग्री वेग | 1000 ~ 9999 मी/से | 509~18699 मी/से | 1000 ~ 9999 मी/से | ||
बैंडविड्थ | 1 मेगाहर्ट्ज ~ 10 मेगाहर्ट्ज (-3 डीबी) | ||||
बिजली की आपूर्ति | 4.5VDC (तीन AAA बैटरी) | ||||
स्क्रीन | टीएफटी कलर स्क्रीन 2.3 इंच | ||||
आकार | 130(एल)×70(डब्ल्यू)×25(एच)मिमी | ||||
वज़न | 125 ग्राम (बैटरी को छोड़कर) | ||||
कार्य तापमान | -10~﹢50℃ (उच्च तापमान जांच के साथ, 300℃ तक) | ||||
काम की नमी | 20% ~ 90% आरएच | ||||
4.मानक सहायक सामग्री
नहीं | आइटम नाम | मात्रा |
1 | मोटाई नापने का यंत्र | एक |
2 | मानक जांच (5P, φ 10) | एक |
3 | युग्मन एजेंट (50 मि.ली.) | एक |
4 | बैटरी | तीन एएए बैटरी |
5 | नियमावली | एक |
6 | योग्यता प्रमाण पत्र | एक |
7 | उपकरण पैकेज | एक |
विभिन्न सामग्रियों के ध्वनि वेग अनुदैर्ध्य तरंग वेग
सामग्री | वेग(एम/एस) | सामग्री | वेग(एम/एस) |
पानी(20℃) | 1480 | स्टेनलेस स्टील (304) | 5663 |
ग्लिसरीन | 1920 | पीतल, पीला | 4640 |
पानी का गिलास | 2350 | ताँबा | 4700 |
नायलॉन | 2620 | काँच | 5440 |
एसिटिक एसिड राल | 2670 | निकल | 5630 |
एक्रिलिक एसिड राल |
2730 | स्टील 330 | 5600 |
टिन | 3230 | स्टील 4330 | 5850 |
सोना | 3240 | आयरन स्टील | 5920 |
फॉस्फर ब्रॉन्ज़ | 3530 | टाइटेनियम | 6070 |
चाँदी | 3600 | मैगनीशियम | 6310 |
जस्ता | 4170 | अल्युमीनियम | 6320 |
