उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ASME अंशांकन ब्लॉक | मानक: | ASME BPVC-V (2010) Art.4 नॉन-पाइप वेल्ड |
|---|---|---|---|
| मोटाई: | 19 मिमी 38 मिमी 76 मिमी ... 230 मिमी | आवेदन: | एनडीटी परीक्षण |
| हाई लाइट: | एनडीटी परीक्षण अल्ट्रासोनिक अंशांकन ब्लॉक,गैर पाइप अल्ट्रासोनिक अंशांकन ब्लॉक,यूटी अंशांकन ब्लॉक एनडीटी परीक्षण |
||

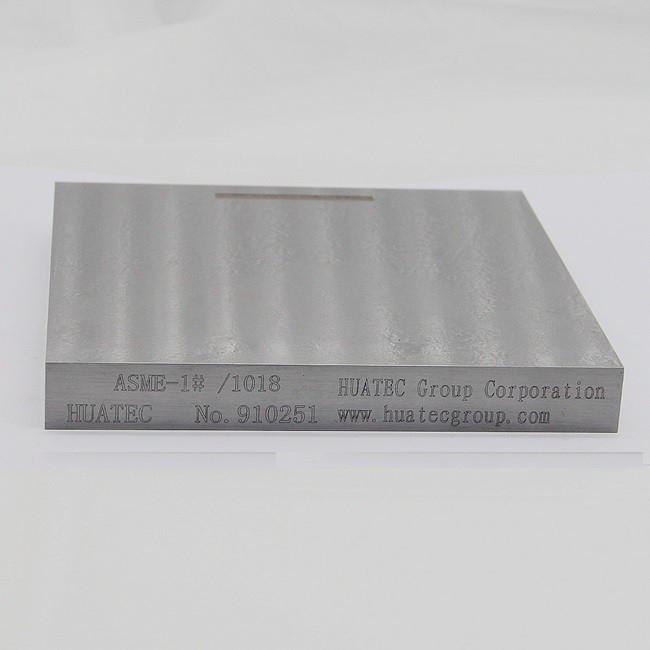

गैर-पाइप वेल्ड ASME अंशांकन ब्लॉक - NDT-KITS
ASME अंशांकन ब्लॉक (गैर पाइप)
मानक: ASME BPVC-V-2015
ASME गैर-पाइप वेल्ड टेस्ट ब्लॉक का आकार और आकार नीचे दिए गए चार्ट में दिखाया गया है, जब निरीक्षण किया गया
500 मिमी से अधिक सतह व्यास वाली सामग्री पर निरीक्षण के लिए, वर्कपीस के समान वक्रता वाले परीक्षण ब्लॉक या 500 मिमी के बराबर या उससे कम व्यास वाले मानक परीक्षण ब्लॉक का उपयोग किया जा सकता है
ऊपरी निरीक्षण के दौरान, वक्र परीक्षण ब्लॉक, अर्थात् ट्यूब सीम टेस्ट ब्लॉक का उपयोग किया जाना चाहिए।
1. प्रत्येक स्लॉट और टेस्ट ब्लॉक या अन्य स्लॉट के अंत के बीच की दूरी टी या 25 मिमी से कम नहीं है, यदि बड़ा हो।
2. परीक्षण ब्लॉक की न्यूनतम लंबाई एल 200 मिमी या 8 टी होगी, यदि बड़ी हो।
3. जब भीतरी व्यास 100 मिमी के बराबर या उससे कम हो, तो न्यूनतम रेडियन 270° होता है।जब आंतरिक व्यास 100 मिमी से अधिक होता है, तो न्यूनतम चाप लंबाई 200 मिमी या 3T होती है, और बड़ा लिया जाता है
4. प्रत्येक टैंक की गहराई 11% T≥h≥ 8% T, चौड़ाई ≤6mm, लंबाई ≥225mm है
ASME 19 मिमी परीक्षण ब्लॉक
मानक: ASME BPVC-V-2015
ASME 38 मिमी परीक्षण ब्लॉक
मानक: ASME BPVC-V-2015
